Первый этап создания статуи на 3D принтере.

Всем добра! И с новымгодом!

Пока праздники решил немного осветить то, что было сделано за последний месяц.

В целом пока моделил хай поли модель, на глаза попалось видео с выставки в Токио где были выставлены различные статуи героев от Prime 1 Studios. Вот тут и «загорелось».
Решил попробовать сделать, что то подобное. После долгих раздумий и просчета размеров будущей статуи. Сделал не утешительные выводы, что 3D печать она есть, но чтобы реализовать себе статую высотой до 90см, нужно потратить достаточно большую сумму. В разных конторах по печати цены не сильно отличались, ну и конечно риск того, что в результате получишь не всегда то что хотел, решил, что лучше и дешевле будет просто приобрести 3D принтер.

Начались долгие поиски и выбор модели и конструкции принтера. В целом в большинстве своем они почти все на одном уровне качества печати, хотя конечно FDM отличаются от SLA принтеров как и по качеству так и по размерам печати. FDM чуть хуже качество печати но зато они берут размерами изготовляемой модели, а SLA наоборот, качество на высоте но очень малая зона печати.

Вообщем пока искал и решал, запал в душу принтер типа Дельта, а точнее anycubic kossel linear plus. Из-за необычного подхода печати, достаточного объема стола и качества печати и конечно же стоимости, был выбран он. Вообщем Купил. Доставили за 10 дней курьером. Собрал без проблем, а вот с настройкой пришлось повозиться. После изучения различных материалов на форумах по 3D печати. Нашел последнюю на тот момент прошивку и все настроил. В целом начались пробы пера.

Но одновременно пришло понимание того, что то, что было смоделино не подходит по требованиям к печати. Да и пока существует достаточно неприятное ограничение по полигонам на печатающую модель. Программа слайсер может спокойно обрабатывать модель до 500к полигонов.

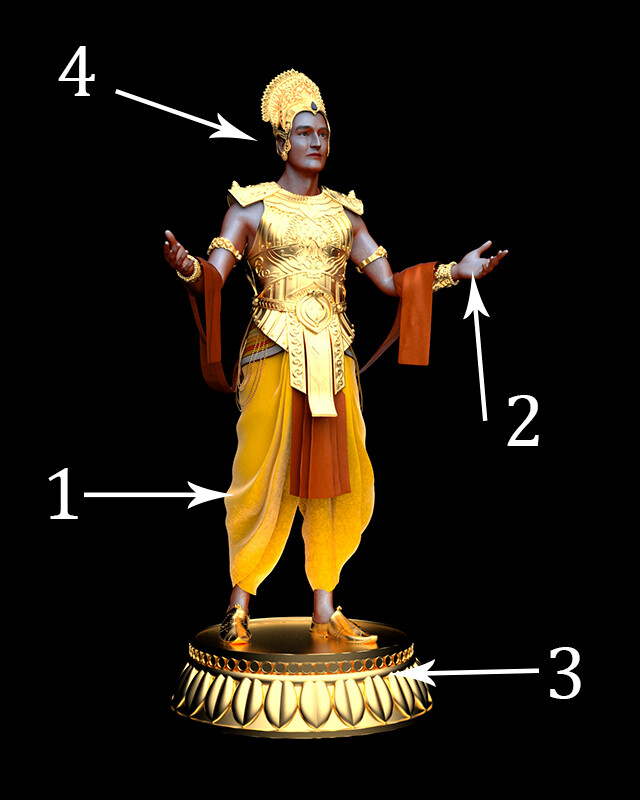

Началась переделка модели и допиливание того, что не было в начале задумки. Но для начала нужно наверно описать что будет сделанно, или точнее что хочется сделать:)



Общая высота статуи 90 см.

  1. Будет использоваться настоящая ткань, где она должна быть на оригинале.
  2. Все открытые участки тела будут созданы в два этапа. С имитацией кожи мягким силиконом Ecoflex и внутренним каркасом, так как силикон который имитирует кожу плохо держит форму и ему обязательно нужно основание из твердого пластика.
  3. Все остальное будет литье твердым пластиком типа полистоуна.
  4. Так как будет имитация кожи, то можно спокойно использовать искусственные волосы, для предания более реалистичного вида.

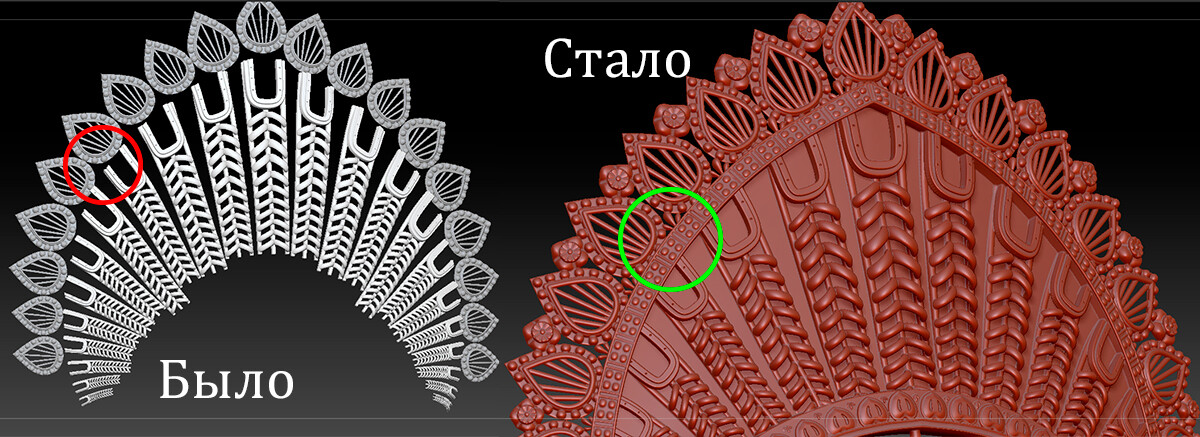

Тестовые фото общей формы были "утверждены" и приняты к разработке:) Началась кропотливая работа по переделке самой короны, так как многие элементы просто висели в воздухе. Модель должна быть подготовлена таким образом чтобы не было отдельных частей и желательно все элементы должны быть соединены или буленом и диномешом. Так как слайсеру нужна только внешняя оболочка самой модели.

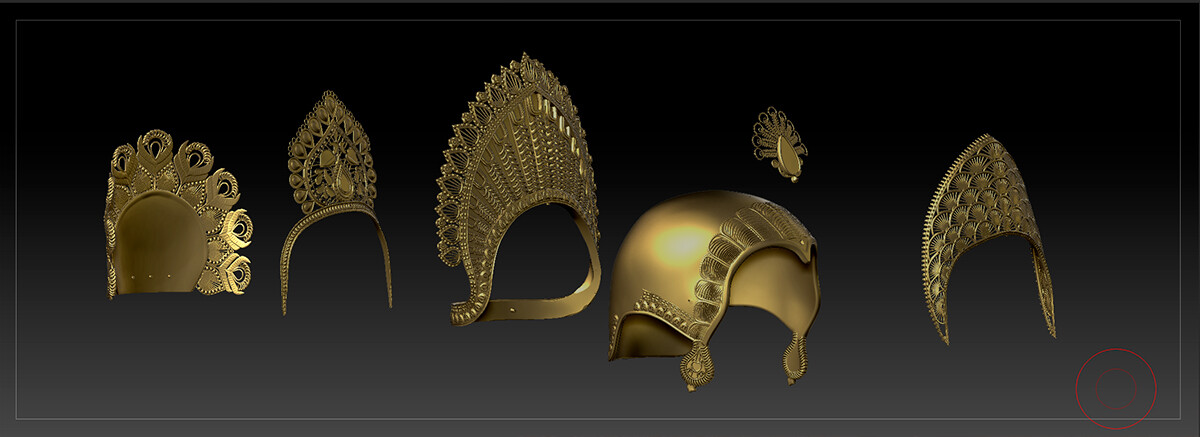

Так же Сама корона была разделена на несколько частей, для простоты печати и для удобства соединения были добавлены стыковочные элементы .


Так как область печати у принтера не велика. то пришлось всю модель делить на части, а потом нужно будет склеивать, шпаклевать и красить. В целом, я постараюсь показать все этапы производства, через которые мне придется пройти.
Сейчас главное это распечатать мастер модель, с которой потом будут сниматься силиконовые формы и уже в них можно будет заливать то, что нужно для создания финальной модели и вида.

После проведения тестовых печатей и выявления ошибок, так как просто нет опыта в этой области, пришел к определенному результату. И могу честно сказать, меня он немного порадовал, так как качество печати я ожидал совсем худщего и думал. что большинство частей придется обрабатывать напильником.

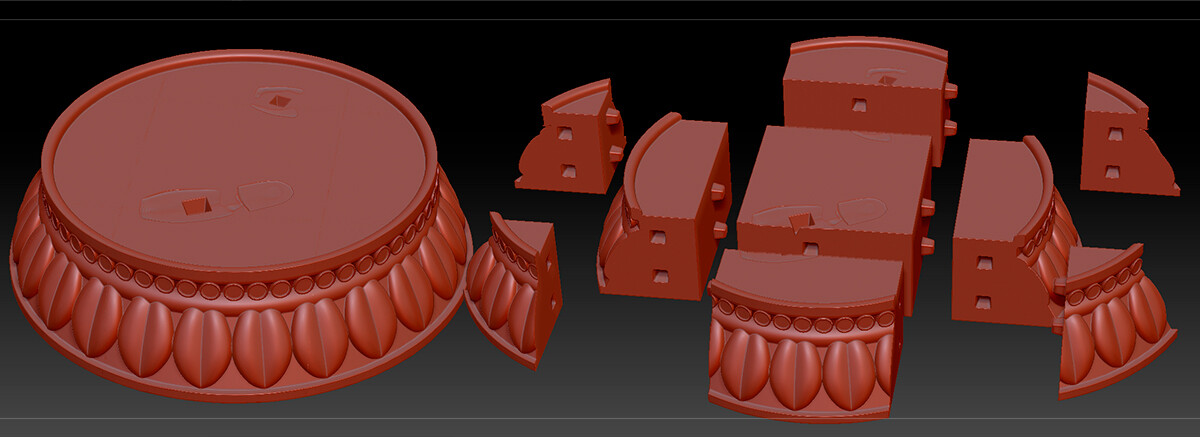

Начал печать с основания. Оно было разделено на 9 частей и были созданы пазы для последующей правильной сборки.

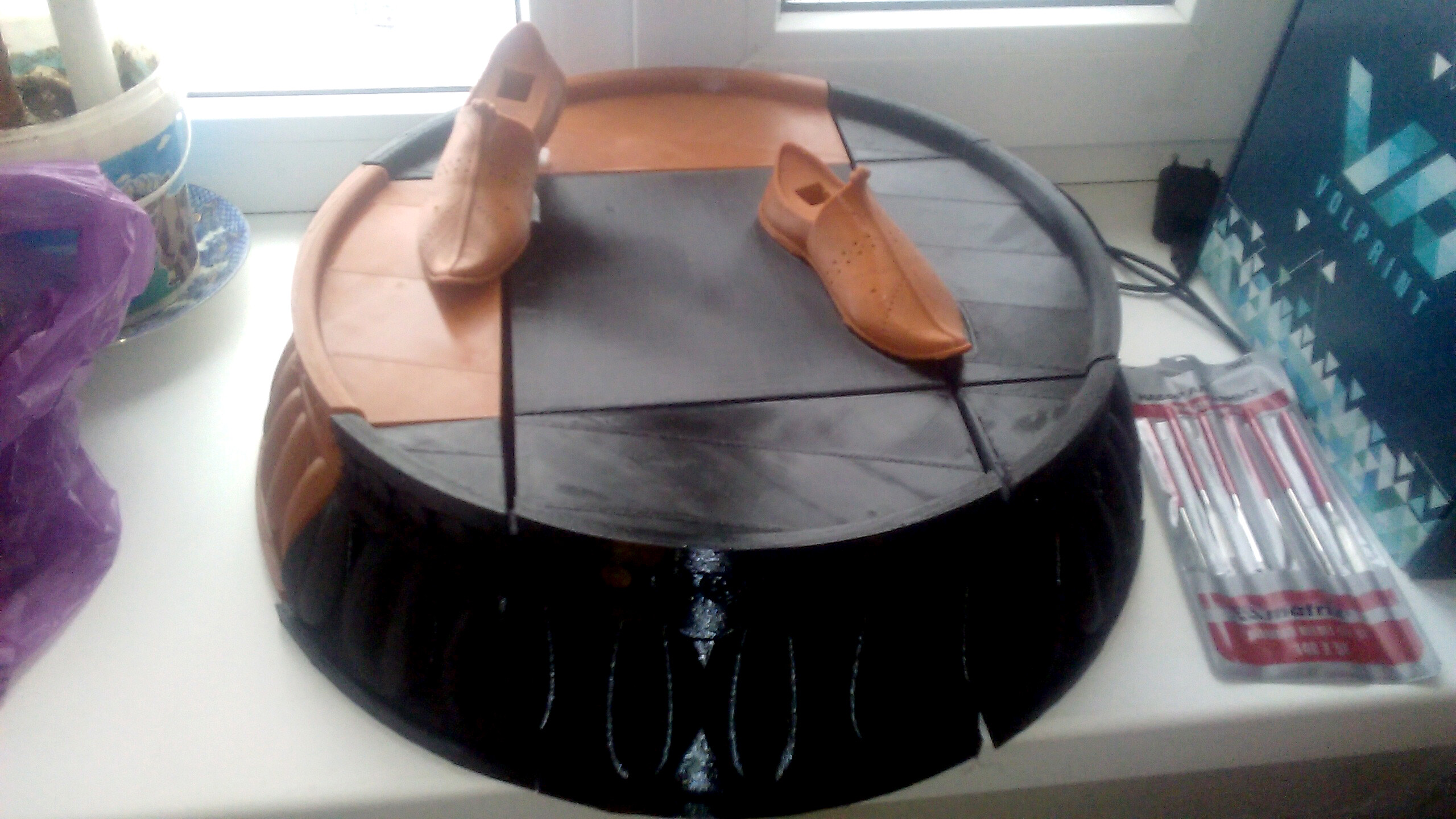

В результате 9 дней ожидания и вот результат:)) Так как на каждую часть уходило по 14 часов печати.

и само качество печати


Настройки печати:

  • Пластик PLA от VOLPRINT.
  • Температура сопла 205.
  • Диаметр сопла 0,4
  • стол без нагрева, так как стоит просто зеркало с тремя слоями лака для волос Экстра.(любой)
  • Толщина слоя 0,15
  • заполнение 3% с 2 изменением шага. Когда сетка внутреннего заполнения уменьшается, (необходимо для качественной печати крышки модели). Так как первая модель печаталась без этого, то в крышке были дыры, так как пластик пока не может повисать в воздухе:))
  • Скорость печати 60

В целом процесс идет:) Постараюсь освещать все этапы производства и самой сборки, если конечно это будет кому то интересно.

P.S. По поводу схожести лица, пока прошу не обращать внимание. так как до него еще не дошло дело:)) И оно будет уже лепиться отдельно:))
