В архитектурной визуализации назначение предмета обычно считывается по его форме. Диван узнаётся по посадочному месту, светильник — по плафону и характеру света, варочная панель — по стеклянной поверхности, конфоркам и органам управления.
Но что делать, если главная особенность объекта заключается как раз в отсутствии привычных визуальных признаков?
В качестве объекта для разбора мы взяли одно из решений ETÉGRA — кухонный остров из керамогранита с варочной системой, размещённой под рабочей поверхностью.
Столешница со скрытой индукцией в выключенном состоянии воспринимается как цельная плоскость без отдельной стеклянной панели. Варочная функция существует, но почти не проявляется визуально.
Для дизайнера это возможность освободить рабочую зону от лишних элементов. Для 3D-художника — непростая задача: нужно показать технологию так, чтобы зритель понял принцип её работы, но поверхность при этом не превратилась в обычную плиту с нарисованными конфорками.
Разберём, как построить такую визуализацию: от референсов, геометрии и UV-развёртки до освещения, композиции и серии финальных кадров.
Почему скрытую индукцию сложно показать в 3D
Обычная варочная панель сама объясняет своё назначение. Даже в пустой кухне зритель сразу понимает, где готовят пищу. У скрытой системы большая часть визуальных подсказок отсутствует.
Если показать только свободную столешницу, изображение может выглядеть как качественный рендер кухни, но функция останется непонятной. Если добавить яркие круги, подсветку и крупный интерфейс, исчезнет сама идея скрытой технологии. Если заставить поверхность посудой и продуктами, зритель увидит бытовую сцену, но не заметит особенности объекта.
Поэтому перед началом работы важно сформулировать задачу:
- Не нарисовать варочную панель, а показать переход между обычной рабочей поверхностью и зоной приготовления пищи.
Этот переход лучше раскрывается не в одном универсальном кадре, а в небольшой последовательности изображений.
Какие кадры нужны для полного объяснения
Один рендер редко способен одновременно показать интерьер, материал, устройство и сценарий использования. Для скрытой индукции оптимальна серия из трёх основных кадров. При необходимости к ним добавляется четвёртый — технический.
Сценарии визуализации скрытой индукции Кадр Что должен понять зритель Что показать Главная ошибка Выключенное состояние Столешница остаётся цельной рабочей поверхностью Рисунок керамогранита, свободную плоскость, общую архитектуру кухни Слишком заметная разметка конфорок Рабочее состояние На этой же поверхности можно готовить пищу Посуду в зоне нагрева, элементы управления, небольшой бытовой сценарий Перегруженная посудой и продуктами композиция Крупный план Как обозначена варочная зона и как выглядит материал вблизи Гравировку, край посуды, фактуру, отражения и кромку столешницы Слишком сильный bump и неестественная резкость Разрез или схема Где расположен скрытый модуль Столешницу, модуль под поверхностью и взаимное положение элементов Попытка совместить техническую схему с интерьерным рендером
Лучше сохранить одинаковую или близкую камеру для выключенного и рабочего состояния. Тогда зритель быстро замечает изменение и понимает принцип без длинного пояснения.
Начинайте не с моделирования, а с анализа конструкции
До открытия 3ds Max, Blender, Cinema 4D или другого пакета нужно определить, какой именно вариант системы предстоит визуализировать.
Для этого необходимо уточнить:
- размеры кухонного острова и столешницы;
- количество и расположение зон нагрева;
- форму обозначений на поверхности;
- способ управления системой;
- толщину видимых кромок;
- расположение мойки, смесителя и встроенных элементов;
- выбранную коллекцию керамогранита;
- направление рисунка на горизонтальной плоскости и торцах.
Эти данные влияют не только на точность модели. От них зависит композиция всей серии.
Например, сенсорную панель на поверхности можно показать в крупном плане. Если управление вынесено отдельно, его придётся раскрывать в другом кадре. Ярко выраженная фактура керамогранита потребует более спокойного декора и контролируемого света. Материал с направленным рисунком заставит заранее продумать положение камеры и раскрой плиты.
Какие референсы нужно собрать
Полезно разделить референсы на четыре группы:
- Конструкция. Размеры, толщина столешницы, кромки, стыки, положение индукционных зон.
- Материал. Крупные фотографии керамогранита при прямом и скользящем свете.
- Интерьер. Планировка кухни, отделка, мебель, светильники и окружение.
- Сценарий. Положение посуды, работа с управлением, приготовление пищи и использование свободной поверхности.
Красивого изображения кухни из Pinterest недостаточно. Оно поможет определить настроение, но не объяснит реальную толщину деталей, масштаб рисунка, устройство рабочей зоны и характер отражений.
Геометрия: простая форма не прощает ошибок
Кухонный остров часто состоит из нескольких крупных прямоугольных объёмов. Кажется, что его можно собрать за несколько минут. Однако именно на простой геометрии особенно хорошо видны неточности.
Перед детализацией проверьте:
- высоту и глубину острова;
- нависание столешницы над фасадами;
- толщину горизонтальной плоскости;
- стыки с торцевыми элементами;
- положение мойки и смесителя;
- зазоры между фасадами;
- совпадение осей мебели и встроенных элементов;
- радиусы и фаски на видимых кромках.
Совершенно острое ребро сразу выдаёт компьютерную модель. Небольшая фаска создаёт световой кант, отделяет плоскости друг от друга и помогает прочитать толщину столешницы.
Однако фаску не следует увеличивать только ради красивого блика. Слишком мягкие края заставят керамогранит выглядеть как пластик или окрашенный композит.
Не моделируйте невидимые элементы без необходимости
Для обычного интерьерного кадра не требуется подробно собирать весь индукционный модуль под столешницей. Такая геометрия не влияет на изображение, но усложняет сцену.

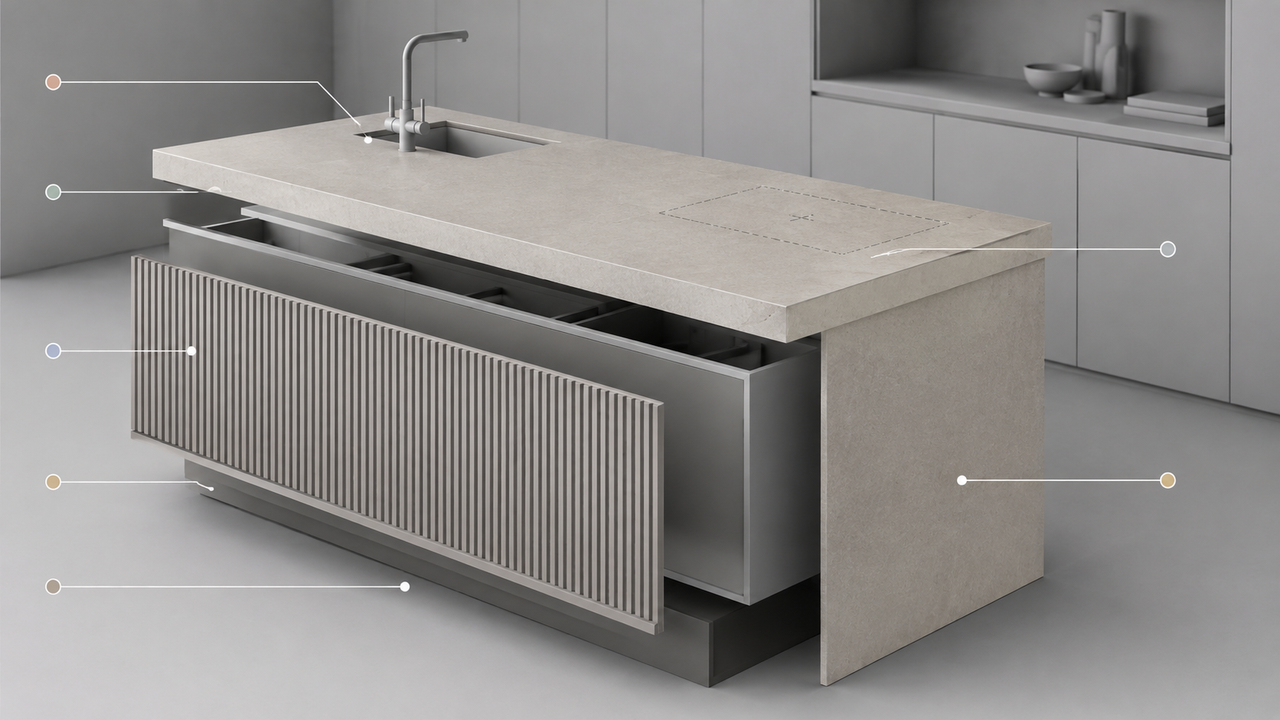

Достаточно разделить модель на функциональные части:
- основание острова;
- горизонтальную столешницу;
- торцевые панели;
- мойку и встроенные элементы;
- обозначения зон нагрева;
- сенсорное управление, если оно видно;
- посуду и предметы окружения.
Скрытый модуль имеет смысл моделировать только для разреза, технической схемы или анимации, в которой раскрывается устройство системы.
Раскладка керамогранита важнее сложного шейдера
Крупноформатная керамическая поверхность — не бесшовная текстура, которую можно автоматически назначить на любой объект. Рисунок материала становится частью архитектуры.

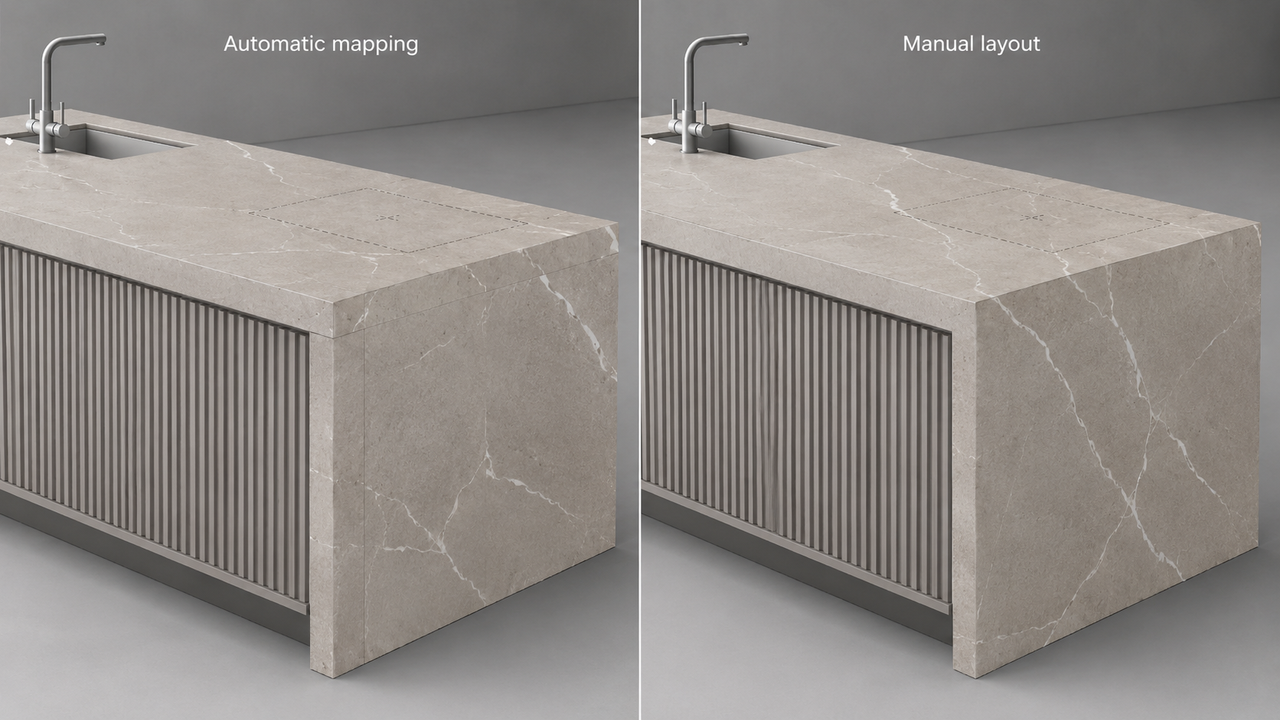

Одна из самых частых ошибок — применить Box Mapping ко всему острову. Формально текстура появится на всех плоскостях, но рисунок на горизонтальной поверхности и торцах не будет связан. Прожилки оборвутся на углах, масштаб изменится, а заметный фрагмент начнёт повторяться.
До настройки материала нужно мысленно представить реальный раскрой плиты:
- Какой участок исходного листа попадает на столешницу?
- В каком направлении должен идти рисунок?
- Продолжается ли он на торцевых деталях?
- Где располагаются допустимые стыки?
- Какой фрагмент должен оказаться в главном кадре?
Если остров задуман как цельный каменный объём, видимые детали лучше разворачивать отдельно и вручную совмещать рисунок на соседних поверхностях.
Не центрируйте каждую прожилку
При ручной раскладке возникает желание расположить самую выразительную прожилку строго по центру острова. Иногда это оправдано дизайнерским замыслом, но часто выглядит слишком искусственно.
Небольшое смещение делает рисунок естественнее. Поверхность начинает восприниматься как фрагмент реальной плиты, а не как декоративная текстура, специально подогнанная под камеру.

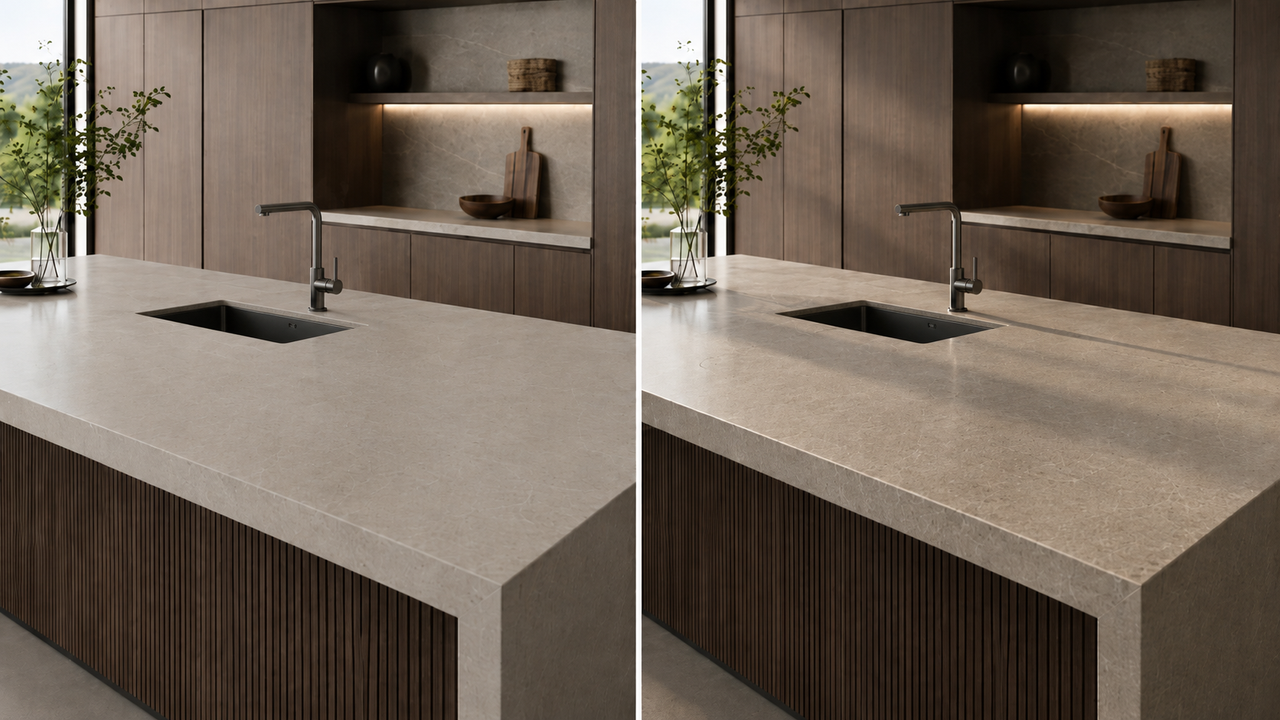

Как настроить материал керамогранита
Название программы и рендера здесь вторично. Принцип будет одинаковым для 3ds Max и Corona Renderer, Blender и Cycles, Cinema 4D и Redshift, а также других систем с физически корректными материалами.

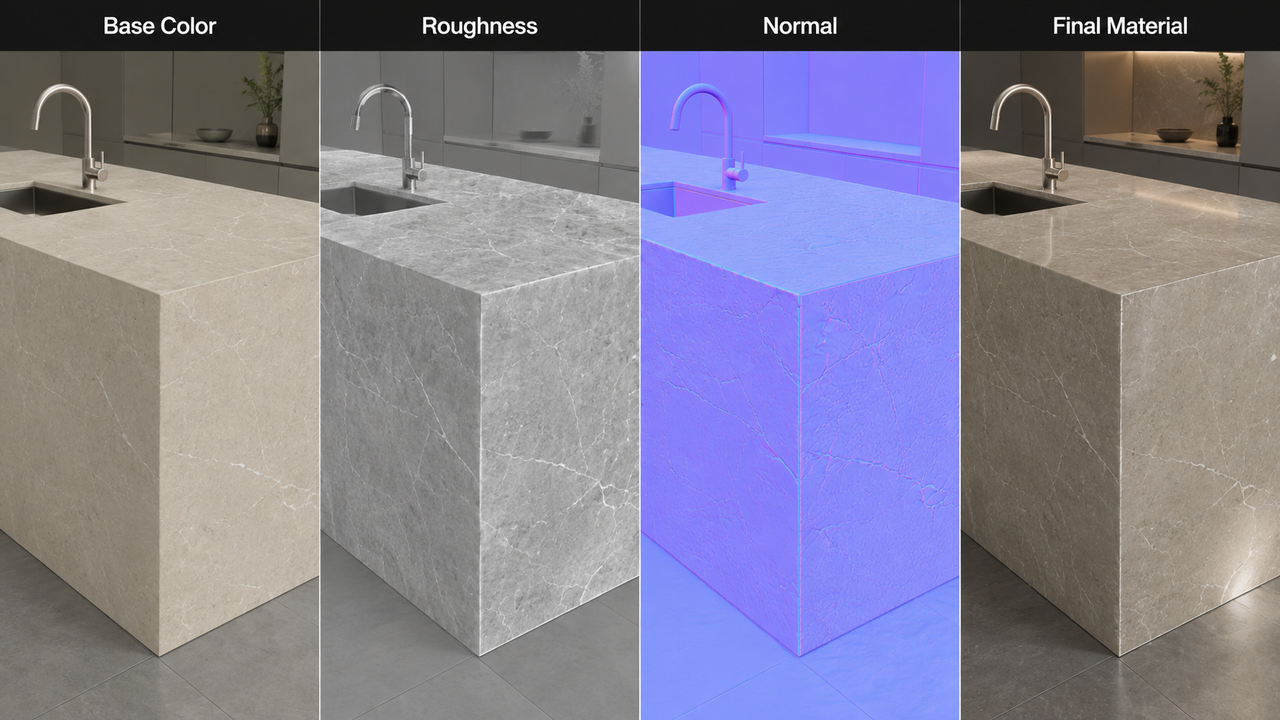

Результат складывается из нескольких параметров:
- Base Color;
- Roughness;
- Normal или Bump;
- при необходимости — Displacement;
- геометрия и фаски;
- масштаб и направление текстуры;
- характер освещения.
Сложная нодовая схема сама по себе не делает материал убедительным. Гораздо важнее, чтобы все карты соответствовали друг другу и реальному масштабу объекта.
Base Color
Карта базового цвета должна передавать оттенок и рисунок поверхности, но не содержать жёстких бликов и глубоких теней от освещения, при котором снимали образец.
Если использовать обычную фотографию плиты без обработки, вместе с цветом в материал попадёт чужой свет. На рендере он начнёт конфликтовать с освещением сцены.
Перед использованием карту стоит подготовить:
- убрать перспективные искажения;
- выровнять общий тон;
- проверить баланс белого;
- ослабить выраженные блики;
- удалить тени от окружающих предметов;
- проверить разрешение для крупного плана.
Roughness
Абсолютно одинаковая шероховатость по всей площади часто превращает керамогранит в пластик. Но и слишком контрастная roughness-карта выглядит как грязь или повреждение поверхности.
Карта шероховатости должна работать деликатно. Небольшие изменения лучше считываются в движении блика и на скользящем свете, а не как отдельный узор.
Не стоит автоматически переводить Base Color в чёрно-белый режим и использовать его как Roughness. Цветовой рисунок и характер отражения могут быть связаны, но они не обязаны полностью совпадать.
Normal и Bump
Микрорельеф помогает убрать компьютерную гладкость, особенно на крупном плане. Однако его интенсивность легко переоценить.
Если прожилки начинают отбрасывать выраженные тени, поверхность становится похожей на необработанный камень. Для большинства интерьерных сцен достаточно слабого эффекта, заметного только в бликах.
Полезная проверка — временно отключить цвет и посмотреть на объект с нейтральным серым материалом. Если рельеф доминирует над формой и освещением, его нужно ослабить.
Displacement
Displacement оправдан, когда фактура действительно меняет силуэт или создаёт заметный рельеф. Для гладкой или сатинированной поверхности он часто не улучшает изображение, но увеличивает время рендера и может вызвать артефакты на тонких кромках.
Прежде чем добавлять displacement, проверьте, нельзя ли получить нужный результат с помощью правильного света, фасок и аккуратного bump.
Как обозначить зоны нагрева

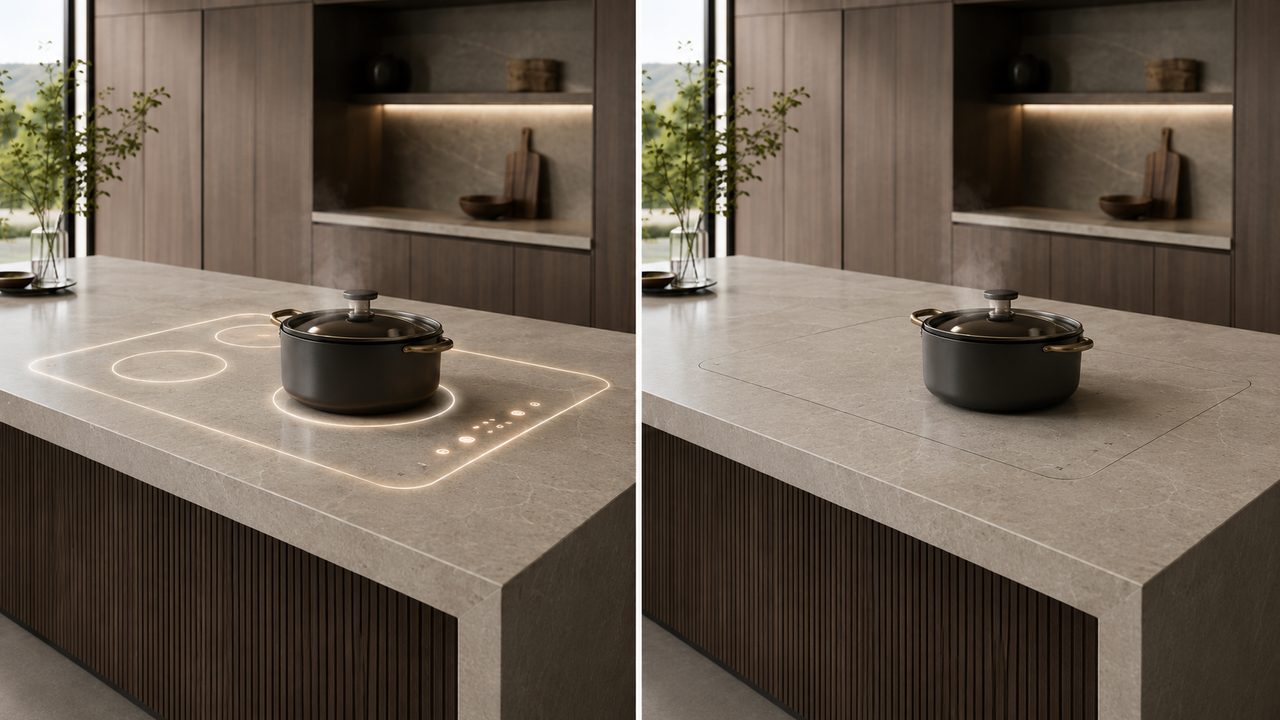

Самое очевидное решение — нарисовать на поверхности несколько светящихся кругов. Оно быстро объясняет функцию, но уничтожает идею скрытой индукции.
Зритель снова видит обычную варочную панель, только без отдельного стеклянного основания.
Рабочие зоны можно обозначить тоньше:
- деликатной гравировкой;
- небольшими метками центра;
- слабым изменением шероховатости;
- тонкими линиями без яркой эмиссии;
- положением посуды относительно разметки.
На общем плане гравировку необязательно моделировать реальным углублением. Её можно передать маской материала. Геометрия понадобится только для близкого ракурса, в котором важны край линии и микротень.
Не добавляйте несуществующий интерфейс
Голографические кнопки, яркая круговая подсветка и проекции выглядят эффектно, но могут создать ложное представление о реальном объекте.
Для концепт-арта такой приём допустим. Для архитектурной визуализации реализуемого проекта лучше точно воспроизводить фактические элементы управления и индикации.
Если дополнительная графика нужна для объяснения устройства, её следует визуально отделить от физического рендера и подать как инфографику.
Посуда становится частью интерфейса
В обычной кухонной сцене кастрюля или сковорода работает как декор. В случае скрытой индукции она дополнительно показывает положение зоны нагрева.
Поэтому посуду нельзя расставлять случайно. Она должна:
- находиться точно над рабочей зоной;
- соответствовать её масштабу;
- не перекрывать всю разметку;
- не закрывать главный рисунок материала;
- поддерживать композицию кадра.
Для основного рабочего изображения обычно достаточно одного или двух предметов. Большой набор кастрюль, разделочных досок, продуктов и кухонных принадлежностей сделает сцену живее, но скроет саму идею.
Проверьте контакт с поверхностью
Даже небольшой зазор между посудой и столешницей создаёт ощущение, что объект висит в воздухе.
Контакт помогают передать:
- точное положение модели;
- мягкая контактная тень;
- отражение основания;
- небольшое затемнение в месте соприкосновения;
- корректный масштаб силиконовой подложки, если она используется.
Эти детали особенно важны в крупном плане, где зритель рассматривает поверхность почти как предметную съёмку.
Композиция: свободная плоскость — это не пустота
Кухонные визуализации часто перегружают декором. На острове одновременно появляются ваза, книги, полотенце, фрукты, бутылки, доски, свечи и несколько комплектов посуды.
В случае скрытой индукции свободная поверхность является частью идеи. Её не нужно заполнять только потому, что она кажется пустой.
Каждый предмет должен выполнять одну из задач:
- показывать масштаб;
- объяснять функцию;
- создавать цветовой акцент;
- уравновешивать композицию;
- добавлять сцене признаки жизни.
Если объект не решает ни одной из этих задач, его можно убрать.
Необязательно ставить остров по центру
Фронтальная симметрия подчёркивает архитектуру, но иногда делает изображение похожим на мебельный каталог.
Более живую композицию можно получить, если:
- слегка сместить камеру относительно центральной оси;
- использовать диагональ края столешницы;
- оставить свободное пространство перед островом;
- связать кухню с гостиной или столовой;
- добавить спокойный передний план;
- частично перекрыть второстепенные элементы интерьера.
При этом горизонтальная поверхность должна занимать заметную часть кадра. Если она видна только узкой полосой, зритель не прочитает ни материал, ни расположение рабочей зоны.
Выберите правильную высоту камеры
Слишком низкий ракурс подчёркивает объём острова, но почти скрывает столешницу. Слишком высокий превращает интерьерный кадр в план помещения.
Камеру лучше расположить так, чтобы одновременно читались:
- горизонтальная плоскость;
- толщина и кромка;
- положение посуды;
- пространство вокруг острова;
- связь рабочей зоны с интерьером.
Освещение должно раскрывать поверхность
Равномерный фронтальный свет плохо показывает протяжённый материал. Столешница становится плоской, рисунок теряет глубину, а шероховатость перестаёт считываться.
Для керамогранита полезны:
- большой боковой источник;
- мягкий градиент на плоскости;
- световой кант на фаске;
- контролируемое отражение;
- небольшой локальный акцент в рабочей зоне.
Большое окно или софтбокс часто раскрывает материал лучше, чем несколько маленьких ярких светильников.
Настраивайте источники по отдельности
Удобно последовательно проверить три режима:
- Только дневной свет. Показывает общую форму и рисунок поверхности.
- Только искусственный свет. Помогает оценить работу подвесов и встроенного освещения.
- Совместный режим. Используется для финального изображения.
Если сразу включить все источники, будет сложнее понять, какой из них создаёт паразитный блик, лишнюю тень или полностью убирает фактуру.
Отражение зависит не только от материала
Если на столешнице нет красивого блика, увеличение отражающей способности не всегда решает проблему. Поверхность может просто не видеть крупный светлый объект.
Для проверки полезно временно перемещать большой источник вдоль столешницы и наблюдать за движением отражения. Так проще найти положение, при котором материал не выглядит ни сухим, ни зеркальным.

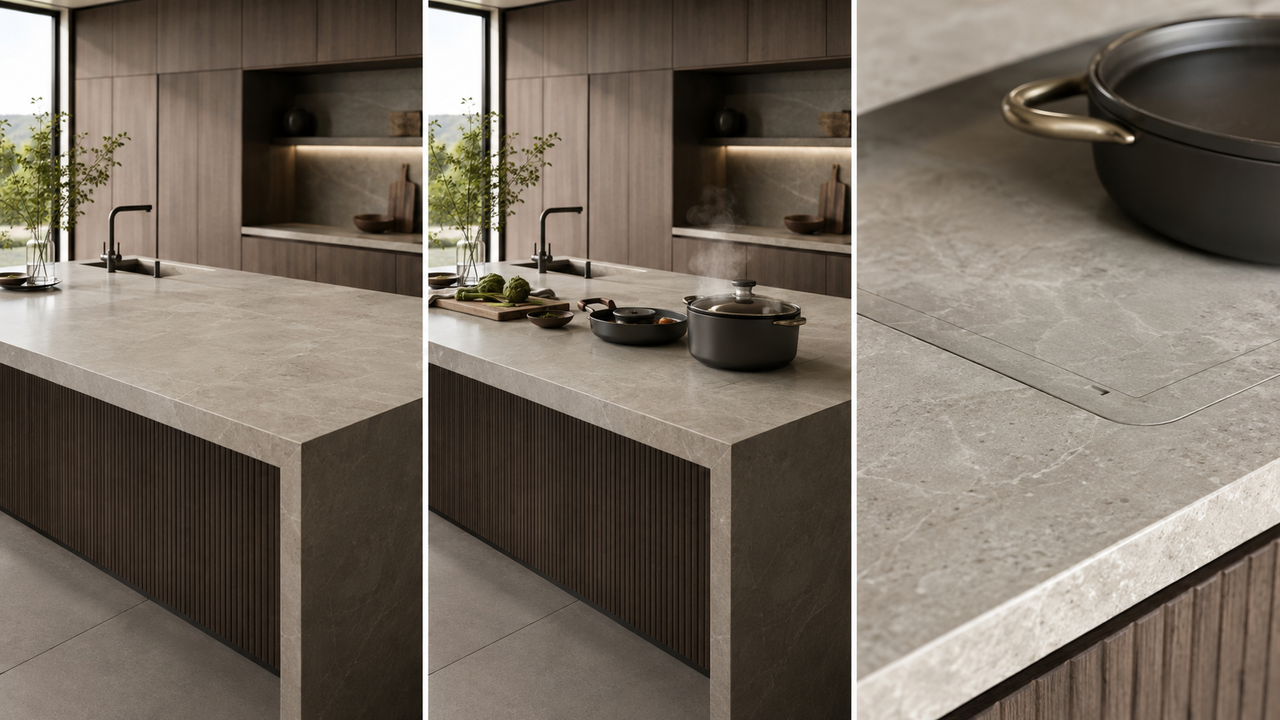

Два состояния одной камеры
Один из самых понятных способов показать скрытую технологию — создать парные изображения с одинаковой композицией.
Состояние 1: свободная поверхность
На острове нет посуды. Зритель видит цельный архитектурный объём и рисунок керамогранита.
Задачи кадра:
- показать общую эстетику кухни;
- подчеркнуть непрерывность поверхности;
- раскрыть масштаб острова;
- сохранить ощущение свободного пространства.
Состояние 2: приготовление пищи
На той же поверхности появляются посуда и минимальный набор предметов, связанных с готовкой.
Задачи кадра:
- показать назначение скрытой зоны;
- объяснить расположение конфорок;
- связать технологию с реальным сценарием;
- добавить интерьеру жизнь, не перегружая его.
Разница между изображениями должна быть заметной, но не театральной. Необязательно менять весь свет или добавлять десятки объектов. Достаточно точно выстроить рабочую сцену.
Крупный план должен что-то объяснять
Макрокадр часто создают только ради красивой фактуры. В результате получается эффектное, но абстрактное изображение, по которому невозможно понять устройство объекта.
Крупный план скрытой индукции должен одновременно показать:
- фрагмент посуды;
- обозначение рабочей зоны;
- структуру керамогранита;
- характер отражений;
- видимую кромку или другой ориентир масштаба.
Такой кадр можно построить почти как предметную съёмку. Глубина резкости допустима, но нельзя размывать именно те элементы, ради которых создаётся изображение.
Если фокус находится только на краю кастрюли, а гравировка и материал полностью уходят в боке, кадр не выполняет объясняющую функцию.
Когда нужен технический разрез
Иногда интерьерных кадров недостаточно. Зритель понимает, что поверхность нагревает посуду, но не видит, где располагается оборудование.
В этом случае можно создать отдельный разрез или взрыв-схему.
В ней достаточно показать:
- керамогранитную поверхность;
- положение индукционного модуля;
- основание столешницы;
- посуду над рабочей зоной;
- направление взаимодействия между элементами.
Не следует совмещать подробную техническую схему с эмоциональным интерьерным рендером. Эти изображения решают разные задачи и используют разный визуальный язык.
Интерьер создаёт впечатление. Схема объясняет конструкцию.
Как показать скрытую индукцию в анимации
Короткая анимация может оказаться понятнее нескольких статичных изображений, потому что технология раскрывается через изменение состояния.
Простой сценарий:
- Камера показывает свободный кухонный остров.
- В рабочей зоне появляется посуда.
- Пользователь активирует управление.
- Начинается приготовление пищи.
- После завершения посуда убирается, и поверхность снова становится свободной.
Сложное движение камеры здесь не требуется. Главным событием является не облёт интерьера, а переход от обычной плоскости к работающей кухонной зоне.
Что может испортить анимацию
- резкие и необоснованные движения камеры;
- фантазийная подсветка конфорок;
- слишком яркий интерфейс;
- отсутствие контакта посуды с поверхностью;
- статичный пар;
- идеально неподвижная жидкость;
- мерцание текстуры или мелкого рельефа;
- разная цветокоррекция соседних кадров.
Постобработка: как не уничтожить материал
Даже хорошо настроенный керамогранит можно испортить на этапе цветокоррекции.
Сильный контраст убирает полутона в тёмных поверхностях. Чрезмерная резкость подчёркивает шум и normal map. Агрессивное шумоподавление превращает материал в однородный пластик.
Перед экспортом проверьте:
- сохраняется ли рисунок в тенях;
- не выбиты ли светлые участки;
- читается ли деликатная разметка;
- не стал ли материал слишком насыщенным;
- не появился ли посторонний цветовой оттенок;
- одинаково ли выглядит поверхность во всей серии;
- не исчез ли микрорельеф после шумоподавления.
Если изображения публикуются рядом, они должны восприниматься как одна история. Сильное изменение баланса белого или контраста создаёт ощущение, что в каждом кадре используется другой материал.
Десять типичных ошибок
1. Поверхность выглядит как обычная стеклянная плита
Причина — чёрная подложка, слишком контрастные круги или яркая эмиссия.
2. Непонятно, где находится рабочая зона
Причина — разметка полностью удалена, а посуда расположена случайно.
3. Рисунок обрывается на углах
Причина — автоматический маппинг без ручной раскладки соседних деталей.
4. Материал выглядит пластиковым
Причина — одинаковая шероховатость, отсутствие микровариаций и слишком равномерный свет.
5. Поверхность выглядит как необработанный камень
Причина — чрезмерный bump или displacement.
6. Кромки кажутся компьютерными
Причина — полностью острые рёбра или слишком крупные фаски.
7. Посуда висит над столешницей
Причина — отсутствие точного контакта, тени и отражения основания.
8. Технология теряется среди декора
Причина — поверхность заполнена аксессуарами, продуктами и несколькими комплектами посуды.
9. Крупный план ничего не объясняет
Причина — в фокусе находится случайная деталь, а рабочая зона и материал размыты.
10. Красивый кадр не показывает функцию
Причина — создано только выключенное состояние без рабочего сценария или парного изображения.
Финальный чек-лист перед рендером
Геометрия
- Размеры модели соответствуют проекту.
- Толщина столешницы выглядит реалистично.
- На видимых кромках есть аккуратные фаски.
- Зоны нагрева расположены правильно.
- Мойка, смеситель и фасады согласованы по осям.
Материал
- Рисунок имеет реальный масштаб.
- Текстура не повторяется на видимых участках.
- Прожилки корректно переходят между плоскостями.
- Roughness не выглядит равномерным или грязным.
- Bump не превращает поверхность в грубый камень.
Композиция
- Горизонтальная поверхность хорошо видна.
- Посуда находится в рабочей зоне.
- Декор не закрывает рисунок и разметку.
- В кадре остаётся достаточно свободного пространства.
- Крупный план дополняет, а не повторяет общий вид.
Свет
- На поверхности есть мягкий градиент.
- Кромка отделяется от фона.
- Отражения выглядят контролируемыми.
- Рисунок не исчезает в тенях.
- Материал не превращается в зеркало.
Содержание
- Есть изображение свободной поверхности.
- Есть рабочий сценарий.
- Зритель понимает назначение зоны без длинного описания.
- Не добавлены несуществующие функции и эффекты.
- Все изображения складываются в последовательный рассказ.
Главный принцип визуализации скрытой индукции
Визуализация скрытой технологии требует другого подхода, чем работа с обычной бытовой техникой.
Здесь недостаточно точно смоделировать предмет. Нужно выстроить последовательность визуальных подсказок: свободная поверхность, деликатная разметка, правильно расположенная посуда, рабочий сценарий и крупный план материала.
Главная сложность заключается в балансе. Если показать слишком мало, зритель не поймёт функцию. Если объяснять слишком активно, скрытая индукция визуально превратится в обычную плиту.
Удачная визуализация не заставляет человека долго изучать изображение. Сначала он видит цельный кухонный остров, а затем за несколько секунд понимает, что та же плоскость используется для приготовления пищи.
Именно тогда технология, которой по замыслу не должно быть видно, становится понятной без светящихся кругов, фантазийного интерфейса и перегруженной инфографики. Всё объясняют геометрия, материал, свет и точная постановка кадра.
