Как выбрать цанговый фитинг по материалу и диаметру?

Цанговый фитинг от а до я: полное руководство по выбору материала и диаметра для ваших задач

Так, ну что. Давайте по-честному. Вы стоите перед кучей трубок. Пневматика, вода, неважно. И их надо соединить. Быстро. Надежно. И желательно без танцев с бубном, разводными ключами и фум-лентой по всему полу. Знакомая ситуация? Еще бы. Сам через это проходил, пока не открыл для себя такую простую и гениальную штуку, как фитинг цанговый. Это, короче, просто магия какая-то для всех, кто работает с пневматическими системами, да и не только с ними настолько они упрощают жизнь, что после них возвращаться к старым дедовским методам с накручиванием гаек уже как-то... ну, не хочется, в общем.

Что это за зверь такой цанговый фитинг?

Окей, для тех кто не в теме. Или в теме, но так, поверхностно. Цанговый фитинг это тип быстроразъемного соединения. Его еще называют пуш-ин (push-in) фитинг. И название говорит само за себя. Вставил трубку и... всё. Готово. Она держится. Крепко. Никаких ключей, никакой пакли. Магия? Не совсем. Просто умная конструкция.

Внутри этой маленькой штуковины, по сути, три главных элемента:

1. Корпус. Ну это понятно, внешняя оболочка. Бывает из пластика, латуни, нержавейки об этом мы еще поговорим, и поговорим ооочень подробно, потому что это чуть ли не самое главное при выборе.
2. Уплотнительное кольцо. Обычно резиновое (чаще всего из NBR). Именно оно отвечает за герметичность. Когда вы вставляете трубку, она проходит через это кольцо, и оно плотно-плотно ее обжимает, не давая воздуху или жидкости просочиться наружу.
3. Цанга. А вот это и есть сердце всей системы. Это такое разрезное кольцо с острыми зубчиками из металла. Когда трубка на месте, эти зубцы впиваются в ее поверхность и не дают ей выскочить назад под давлением. Гениально и просто. А чтобы трубку вытащить, нужно просто нажать на специальное упорное кольцо (обычно оно цветное), зубцыотпускают трубку, и она легко вынимается.

И вот вся эта конструкция она реально меняет правила игры. Ты просто берешь трубку, ровно ее отрезаешь (это важно!), вставляешь в фитинг до упора щелк и

всё, держится намертво. Серьезно, я первый раз когда попробовал, минут пять трубку туда-сюда дергал, не верил, что так просто может быть. А потом нажал на колечко и она так же легко вышла. Просто. Быстро. Удобно. Но это все лирика, давайте к делу.

Главный вопрос: из чего оно сделано? Разбираемся в материалах

И вот тут начинается самое интересное, потому что выбрать фитинг это не просто ткнуть пальцем в первый попавшийся блестящий или синенький, тут надо немного включить голову и подумать, а для чего он тебе, собственно, нужен, потому что от этого зависит, будет твоя система работать годами или развалится через неделю, затопив соседей или остановив производственную линию. Материал корпуса это, можно сказать, фундамент. И тут у нас три основных игрока на рынке.

1. Пластик (PBT, POM)

Самый распространенный и, честно говоря, народный вариант. Дешево и сердито. Когда говорятпневматический фитинг, в 90% случаев имеют в виду именно его. Они обычно из PBT (полибутилентерефталат не пытайтесь выговорить, просто запомните, что это хороший, прочный инженерный пластик) или POM (это полиацеталь, тоже вещь).

• Плюсы: Цена, цена и еще раз цена. Они легкие. Не ржавеют от слова совсем. Идеальны для стандартных пневматических систем с сжатым воздухом, где нет каких-то запредельных температур и давлений. Для компрессора в гараже, для небольшой мастерской, для автоматизации каких-то несложных процессов самое то.
• Минусы: Пластик есть пластик. Он не любит высоких температур обычно их предел где-то +60°C, дальше он начинаетплыть. С высоким давлением тоже надо быть осторожнее (обычно до 10-15 бар, но всегда смотрите спеки производителя!). И еще он боится ультрафиолета на открытом солнце со временем может стать хрупким. Ну и агрессивные химические среды это точно не про него.

Короче. Если у вас обычный воздух, стандартное давление и все это стоит в помещении берите пластик и не парьтесь. Экономия налицо.

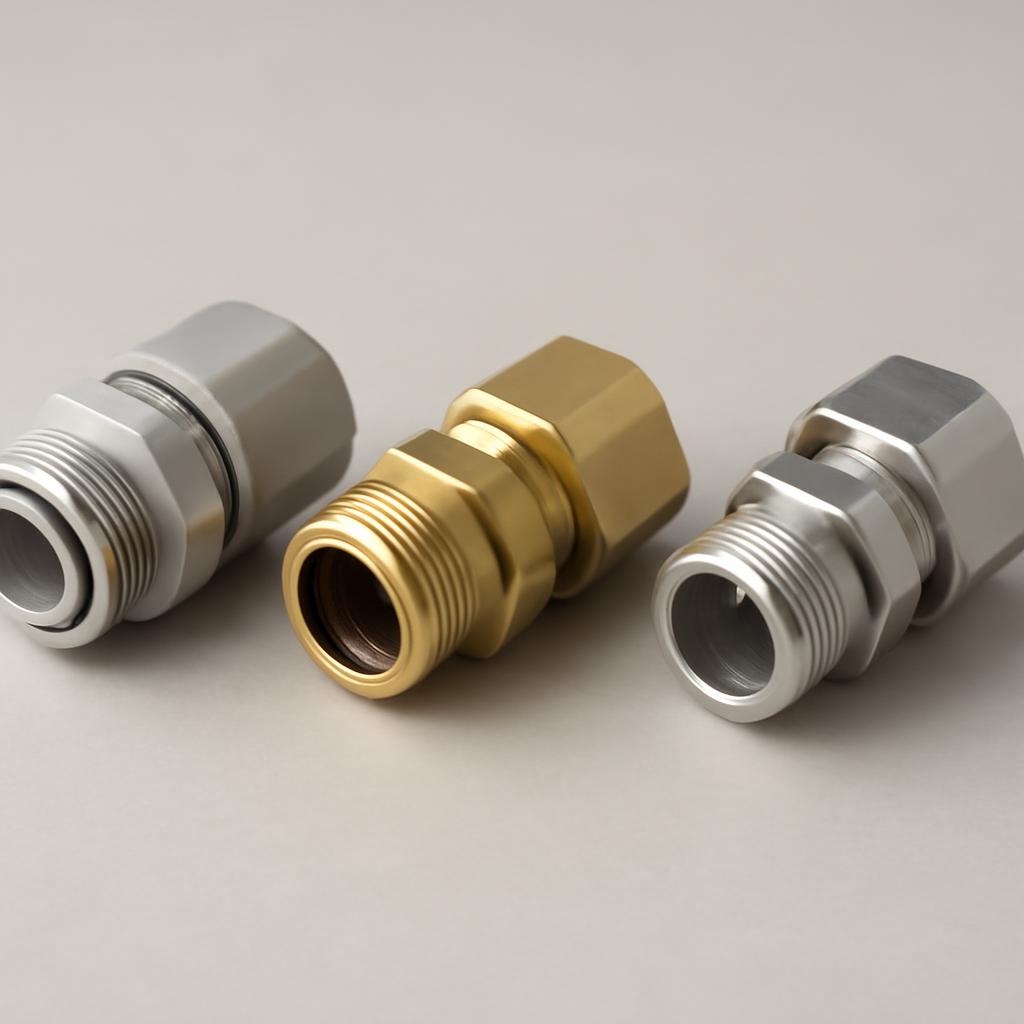

Слева направо: бюджетный пластик, надежная латунь и 'вечная' нержавейка. Выбор зависит от задачи и кошелька.

2. Латунь (чаще всего никелированная)

А вот это уже, как говорится, совсем другой коленкор. Серьезный, тяжеленький, блестящий такой фитинг. Это уже для более ответственных задач. Чаще всего латунь покрывают слоем никеля и это не просто для красоты, эта блестяшка отлично защищает от коррозии и всякой химии.

Главное правило не экономьте на материале там, где это критично. Лопнувший пластиковый фитинг на ответственном узле может стоить гораздо дороже, чем разница в цене с латунным.

Плюсы: Прочность! Он держит гораздо большее давление, чем пластиковый собрат. И температурный диапазон у него шире спокойно работает и при небольшом минусе, и при температурах под +100°C и даже выше (опять же, смотрим документацию!). Он более устойчив к вибрациям и механическим повреждениям. Ну просто дубовая, надежная вещь. Для станков, для производственных линий, для гидравлики с неагрессивными маслами идеальный выбор.

Минусы: Цена. Да, он ощутимо дороже пластика. И тяжелее, что в некоторых системах может быть критично, хотя и редко.

3. Нержавеющая сталь (AISI 304, AISI 316)

Ну и наконец, элита. Короли мира фитингов нержавейка. Это фитинги для самых суровых, самых ответственных, самых-самых условий. Когда нужна максимальная надежность и гигиеничность.

Плюсы: Это практически вечный материал. Он не боится почти ничего: ни диких температур (от глубокого минуса до сотен градусов плюса), ни запредельного давления, ни агрессивной химии кислот, щелочей... Ему все нипочем. Именно поэтому их используют в пищевой промышленности (молоко, соки, пиво), в фармацевтике, в химической отрасли. Полная коррозионная стойкость и гигиеничность.

Минусы: Вы уже догадались, да? Цена. Она просто космическая по сравнению с пластиком и даже латунью. И вес, конечно. Это реально тяжелые и массивные штуки. Для гаража такой фитинг это как из пушки по воробьям стрелять. Переплата будет колоссальной и абсолютно неоправданной.

Так что вот. Прежде чем хватать первый попавшийся фитинг, просто на секунду задумайтесь: что по трубе потечет (или полетит)? Какое там будет давление? Какая температура? Ответы на эти три вопроса сразу отсекут 90% неподходящих вариантов и сэкономят вам кучу денег и нервов. Поверьте моему опыту... горькому опыту...)

Размер имеет значение: как не промахнуться с диаметром

Ну что, с материалами вроде разобрались. Кажется, самое сложное позади? Ха. Ха-ха. Как бы не так. Сейчас мы подходим к самому коварному моменту, на котором спотыкаются даже бывалые мужики с руками из правильного места. Диаметр. Казалось бы, что тут сложного? Взял линейку, померил, купил. Ага, щас. Если бы все было так просто, я бы сейчас эту статью не писал.

Проблема в том, что мир фитингов, как и весь мир сантехники и пневматики, живет по двум календарям... то есть, по двум системам измерения. Метрической и дюймовой. И вот тут-то и зарыта собака, которая покусала не один кошелек и не одну нервную систему.

Пожалуй, 9 из 10 проблем с подбором фитинга сводятся к путанице между миллиметрами и дюймами. Это как пытаться вставить USB-флешку в разъем HDMI вроде похоже, но что-то не то.

Метрическая система (мм) наш друг и товарищ

Тут все просто и понятно, как в аптеке. Если на трубке написано 6 мм, значит ее внешний диаметр ровно 6 миллиметров. И фитинг тебе нужен под трубку 6 мм. Все. Никаких подвохов. Самые ходовые размеры в пневматике это 4, 6, 8, 10, 12 мм. Легко запомнить, легко измерить, легко купить. Это наш, европейский, понятный стандарт.

Дюймовая система - привет из-за океана

А вот тут начинается веселье. Дюймовая система это дроби. 1/8, 5/32, 1/4, 3/8, 1/2... Выглядит страшно, да? На самом деле, это просто доли дюйма (который, напомню, равен 25.4 мм). И самая главная засада в том, что эти размеры очень близки к метрическим, но... не совпадают.

• Трубка 1/4 дюйма это 6.35 мм. НЕ 6 мм! Попытка засунуть ее в 6-миллиметровый фитинг закончится... ничем хорошим. Или не влезет, или влезет с диким усилием и повредит уплотнитель.
• Трубка 5/16 дюйма это 7.94 мм. Почти 8 мм, да? Но этопочти будет сифонить воздух так, что компрессор не будет выключаться.

У меня была история... купил на каком-то китайском сайте бухту трубки, по картинке ну вылитаявосьмерка. А по факту оказалась 5/16. И я потом еще неделю бегал по всем магазинам с этим куском трубки и пытался понять, почему ни один мой фитинг на 8 мм на нее нормально не садится. Болтается, зараза, и травит. Вот тебе и сэкономил. Так что первое правило всегда точно знай, с какой системой ты работаешь.

Так как же узнать свой размер?

Все просто. Не надо гадать на кофейной гуще. Есть три верных способа:

1. Посмотреть на трубку. В 99% случаев производитель наносит маркировку прямо на саму трубку. Там будет написано что-то вроде POLYURETHANE TUBE 8x6 (это значит внешний диаметр 8 мм, внутренний 6 мм) или TUBE 1/4 O.D. (O.D. outer diameter, внешний диаметр 1/4 дюйма).
2. Взять штангенциркуль. Если маркировки нет или она стерлась, без этого инструмента никуда. Просто замеряете внешний диаметр трубки. Точно, до десятых долей миллиметра. Получили 6.3 мм? Поздравляю, у вас дюймовая трубка на 1/4. Получили ровно 10.0 мм? Это метрика.
3. Посмотреть на старый фитинг. Иногда на корпусе фитинга тоже есть маркировка, указывающая на диаметр трубки, для которой он предназначен.

И это еще не все... не забываем про резьбу!

Ага, вы думали, на этом мучения закончились? Фитинг ведь не просто соединяет две трубки. Чаще всего он вкручивается в какой-нибудь клапан, распределитель, пневмоцилиндр... И у него есть резьбовая часть. И тут... да, вы угадали, тоже есть свои стандарты и свои засады.

Резьба бывает в основном двух типов:

• Метрическая (М): Например, М5. Тут все опять просто это резьба с диаметром 5 мм. Встречается на маленьких фитингах и компонентах.
• Трубная дюймовая (G или R): Вот тут снова ловушка для новичков. Обозначения типа G1/8, G1/4, G3/8 не имеют НИКАКОГО прямого отношения к реальному диаметру резьбы в миллиметрах!

Критически важно запомнить: резьба G1/4" это НЕ резьба диаметром 6.35 мм. Ее реальный наружный диаметр около 13.1 мм. Это просто условное обозначение проходного сечения трубы, исторически так сложилось. Просто примите это как данность и сверяйтесь с таблицами.

Чтобы вам было проще жить, вот небольшая сравнительная шпаргалка:

Тип измерения	Примеры обозначений	Что это на самом деле	Главный совет
Трубка (Метрика)	4, 6, 8, 10 мм	Внешний диаметр трубки в миллиметрах.	Измеряйте штангенциркулем. Все просто.
Трубка (Дюймы)	1/8", 1/4", 3/8"	Внешний диаметр трубки в долях дюйма.	Не путать с метрикой! 1/4" ≈ 6.35 мм, а не 6!
Резьба (Трубная)	G1/8", G1/4", G3/8"	Условное обозначение. Реальный диаметр больше!	Используйте таблицы соответствия или резьбомер.
Резьба (Метрика)	М5, М6, М10	Наружный диаметр резьбы в миллиметрах.	Самый понятный стандарт, но встречается реже трубной.

Так что да. Прежде чем бежать в магазин, вооружитесь штангенциркулем, внимательно осмотрите свои трубки и порты, куда будете вкручивать фитинги. Лучше потратить пять минут на замеры, чем потом потратить полдня на поездки по магазинам, чтобы обменять то, что не подошло. Проверено на себе, и не раз).

Прямой, угловой, тройник: выбираем фитинг под свою задачу

Окей. С материалом и диаметром мы, вроде как, определились. Выдохнули. Но рано радоваться. Заходишь в магазин или на сайт, а там... стена. Стена из этих фитингов. Прямые, кривые, с тремя выходами, с двумя, какие-то вообще непонятные загогулины. И все они цанговые. И все они вроде как под твою трубку. Что брать-то?! Спокойно, без паники. Тут все на самом деле логично, как в конструкторе Лего. Каждая деталька для своей цели.

По сути, вся эта армия фитингов делится на несколько простых категорий по своей форме и, соответственно, функции. Надо просто понять, что именно вы хотите сделать: соединить, повернуть, разветвить или что-то еще.

Основные типы, которые надо знать в лицо

1. Прямые фитинги (соединители). Это основа основ. Самый простой и понятный тип. Его задача соединить трубку с чем-то по прямой линии. Вариантов тут несколько:

• Врезной (с резьбой): С одной стороны у него цанга под трубку, с другой резьба, чтобы вкрутить его в оборудование. Резьба может быть наружной (папа) или внутренней (мама).
• Соединитель (union): С обеих сторон цанги. Нужен, чтобы соединить два отрезка трубки между собой. Например, если вам не хватило длины или нужно отремонтировать поврежденный участок.
• Переходник (reducer): Тоже с двумя цангами, но под трубки разного диаметра. Например, с 8 мм на 6 мм. Очень полезная штука, когда собираешь сложную систему.

2. Угловые фитинги (угольники, отводы). Ну тут из названия все понятно. Нужен, чтобы изменить направление трубки, обычно на 90 градусов. Это просто маст-хэв для аккуратной и правильной прокладки пневмолиний.

Никогда, слышите, никогда не пытайтесь согнуть пневмотрубку под острым углом без фитинга! Вы ее просто пережмете (создадите залом), и пропускная способность упадет в разы, а то и вовсе прекратится. Плюс, это создает дикое напряжение в материале трубки, и она может лопнуть в самый неподходящий момент.

Угольники тоже бывают разные с резьбой, для соединения двух трубок... А еще бывают поворотные (их еще называютбанджо), которые позволяют вращать фитинг вокруг своей оси после установки, что дико удобно при монтаже в тесных местах.

3. Тройники и разветвители. Ваша задача из одной воздушной линии сделать две? Или больше? Тогда это ваш выбор.

• Т-образный тройник: Классика. Один вход, два выхода под 90 градусов.
• Y-образный тройник: Считается болееправильным с точки зрения аэродинамики, так как он делит поток более плавно. Если у вас высокие требования к расходу воздуха, лучше взять его.
• Крестовина: Один вход и три выхода.
• Коллекторы (гребенки): Это когда вам нужно от одного входа запитать сразу 4, 5, 10 потребителей. Очень удобно для организации рабочего места с несколькими пневмоинструментами.

4. Фитинги с дополнительными функциями. Это уже высший пилотаж. Например, фитинг-дроссель (регулятор потока). Выглядит как обычный угловой или прямой фитинг, но у него есть небольшой винтик для регулировки. Вкручивая или выкручивая его, вы меняете проходное сечение и, соответственно, скорость потока воздуха. Незаменимая вещь для управления скоростью движения пневмоцилиндров.

5. Заглушки. Простая, как три копейки, но чертовски важная деталь. Бывают двух видов: одни вставляются в неиспользуемый фитинг вместо трубки, другие вкручиваются в резьбовое отверстие. Всегда держите пару штук про запас, никогда не знаешь, когда пригодятся.

Чтобы как-то систематизировать весь этот хаос, вот вам простая табличка:

Название фитинга	Для чего нужен	Когда без него никак
Прямой врезной (папа/мама)	Подключить трубку к резьбовому порту оборудования (клапан, цилиндр, фильтр).	Это 90% всех соединений в любой пневматической системе.
Угловой (Г-образный)	Изменить направление трубки на 90° без перегиба.	При монтаже в ограниченном пространстве, для аккуратной прокладки линий вдоль стен и оборудования.
Тройник (Т-образный)	Разделить один поток воздуха на два.	Когда нужно от одной линии запитать два устройства, например, два пневмоцилиндра или два инструмента.
Прямой соединитель	Соединить два куска трубки в одну длинную линию.	При ремонте поврежденного участка трубки или при необходимости удлинить существующую линию.
Заглушка	Герметично закрыть неиспользуемый порт или конец трубки.	При временном отключении части системы, при опрессовке или просто для безопасности, чтобы в систему не попала грязь.

Так что мой вам совет прежде чем бежать закупаться, просто нарисуйте на бумажке или в голове схему вашей будущей системы. Прям как в школе. И сразу станет понятно, где вам нужен прямой коннектор, где поворот, а где разветвление. Это сэкономит вам не только деньги, но и кучу времени и нервных клеток, которые, как известно, не восстанавливаются).

Маленькие хитрости и большие ошибки: как правильно работать с цангой

Ну вот, вы купили правильный фитинг. Он блестит, он красивый, он идеально подходит по резьбе и диаметру. Казалось бы, дело в шляпе. Но нет. Сейчас наступает самый ответственный момент монтаж. И тут можно наломать таких дров, что потом придется переделывать всю систему. Я серьезно. Большинство проблем с цанговыми фитингами это не брак производителя, а кривые руки монтажника (без обид, я и сам таким был).

Шаг 1. Подготовка трубки. самый важный шаг!

Запомните это как Отче наш. 90% всех утечек воздуха это неправильно отрезанная трубка. Не ножом. Не бокорезами. Не зубами. Только специальным труборезом для пластиковых трубок. Почему?

Все просто. Ножницы или кусачки сминают трубку, делая ее срез овальным. А нож оставляет заусенцы и почти никогда не дает идеально перпендикулярного среза. Когда вы вставляете такуюкривую трубку в фитинг, уплотнительное кольцо не может обжать ее равномерно. И все. Привет, шипение. Привет, постоянно работающий компрессор.

Кривой срез трубки это 99% гарантия утечки воздуха. Не экономьте на труборезе, он стоит копейки, а сэкономит вам тысячи рублей на счетах за электричество и нервных клетках.

Срез должен быть идеально ровным и строго под углом 90 градусов к оси трубки. Точка.

Шаг 2. Вставка. тут тоже есть нюанс

Вставлять трубку нужно уверенным, но плавным движением. Вы почувствуете два этапа. Сначала легкое сопротивление это трубка проходит через уплотнительное кольцо. А потом, после небольшого усилия, онапровалится еще на несколько миллиметров и упрется в дно фитинга это она прошла через цангу. Вот этот второйщелчок самый важный. Трубка должна быть вставлена до самого конца! Недо-вставили на пару миллиметров цанга ее, может, и зацепит, но до уплотнителя она не дойдет как надо. И опять будет утечка.

После вставки легонько потяните трубку на себя. Она не должна двигаться. Если есть хоть малейший люфт вы что-то сделали не так. Вынимайте и пробуйте снова.

Шаг 3. Демонтаж. не рвать!

Чтобы вытащить трубку, нужно равномерно, желательно двумя пальцами, нажать на цветное упорное кольцо в сторону корпуса фитинга. И только ПОСЛЕ этого, удерживая кольцо нажатым, вытаскивать трубку. Не надо тянуть трубку, одновременно пытаясь нажать на кольцо ногтем одного пальца. Так вы нажимаете на него неравномерно, зубцы цанги отпускают трубку не полностью и царапают ее поверхность. Пару такихдемонтажей и конец трубки будет весь в бороздах, после чего его можно будет только отрезать.

Как видите, почти все проблемы связаны не с самим фитингом, а с правильной подготовкой и монтажом трубки.

Часто задаваемые вопросы (FAQ)

Можно ли использовать цанговый фитинг для воды или других жидкостей?

Да, можно, но с оговорками. Во-первых, убедитесь, что материал фитинга и уплотнителя совместим с перекачиваемой жидкостью. Для обычной холодной воды подойдут и пластиковые фитинги. Для горячей воды или масел лучше использовать латунные. Для агрессивных химикатов только нержавеющую сталь. Во-вторых, всегда проверяйте максимальное рабочее давление фитинга для гидравлических систем оно может быть выше, чем для пневматики.

Фитинг травит воздух, что делать?

Не паникуйте, это самая частая проблема. Действуйте по алгоритму:n1. Сбросьте давление в системе.n2. Попробуйте дослать трубку в фитинг до упора. Возможно, она просто не до конца вставлена.n3. Если не помогло, выньте трубку. Осмотрите ее конец срез должен быть идеально ровным и без заусенцев. Отрежьте поврежденный участок труборезом.n4. Осмотрите поверхность трубки на предмет глубоких продольных царапин. Если они есть, воздух будет травить через них. Отрежьте участок с царапинами.n5. Вставьте подготовленный конец трубки заново. Если утечка осталась скорее всего, поврежден сам фитинг (например, износилось уплотнительное кольцо), и его пора заменить.

Сколько раз можно переиспользовать один и тот же цанговый фитинг?

Хороший вопрос. Теоретически, много. Практически все зависит от условий. При каждом соединении/разъединении металлические зубцы цанги и резиновый уплотнитель немного изнашиваются. Для неответственных систем в чистых условиях (например, в домашней мастерской) фитинг может пережить и 10-20 переподключений. Но на производстве, где важна 100% надежность, при любом серьезном вмешательстве в систему фитинги на затронутом участке рекомендуется менять на новые. Они не такие дорогие, чтобы рисковать простоем оборудования.

Нужно ли наматывать ФУМ-ленту на резьбу цангового фитинга?

Это зависит от типа резьбы. Большинство современных цанговых фитингов с конической резьбой (тип R) поставляются уже с нанесенным на заводе тефлоновым уплотнителем это такое белое или синее колечко на резьбе. В этом случае ничего дополнительно наматывать не нужно. Если же уплотнителя нет, или резьба цилиндрическая (тип G), то да, использование ФУМ-ленты или анаэробного герметика обязательно для обеспечения герметичности резьбового соединения.

Об авторе

Эксперт по пневматике ООО "Би Энд Би Инжиниринг" Бобров Антон Игоревич

Антон более 10 лет работает с промышленной автоматикой и пневматическими системами.

Более 10 лет я занимаюсь проектированием и обслуживанием промышленных систем. Прошел путь от инженера до соучредителя, своими руками собрав не одну сотню пневматических стендов и линий. Знаю все о том, как одна маленькая, неправильно подобранная деталь, вроде фитинга, может остановить целое производство. В своих статьях делюсь не книжной теорией, а реальным, порой горьким, опытом, чтобы помочь другим избежать моих ошибок.

• Проектирование и монтаж пневматических систем управления.
• Диагностика и устранение неисправностей в промышленном оборудовании.
• Подбор компонентов для гидравлики и пневматики.
• Практический опыт работы с фитингами всех типов и материалов.

Все советы и рекомендации в данной статье основаны на личном опыте автора и носят информационный характер.

Заключение

Ну вот, в общем-то, и все. Как видите, в мире цанговых фитингов нет никакой черной магии, есть только логика и немного внимания к деталям. Мы разобрались, что выбор правильного материала пластика, латуни или нержавейки напрямую зависит от ваших условий работы, а путаница в диаметрах и резьбах может стоить кучи нервов и денег. Главное не спешить и подходить к выбору с умом.

Так что мой вам финальный совет: семь раз отмерь, один раз купи. Возьмите в руки штангенциркуль, нарисуйте схему и только потом идите в магазин. И не экономьте на копеечном труборезе! Поверьте, эти простые шаги превратят сборку любой пневматической или гидравлической системы из мучения в удовольствие, похожее на сборку конструктора. Так что вперед, действуйте! Пусть ваши системы будут герметичными, а работа легкой.
