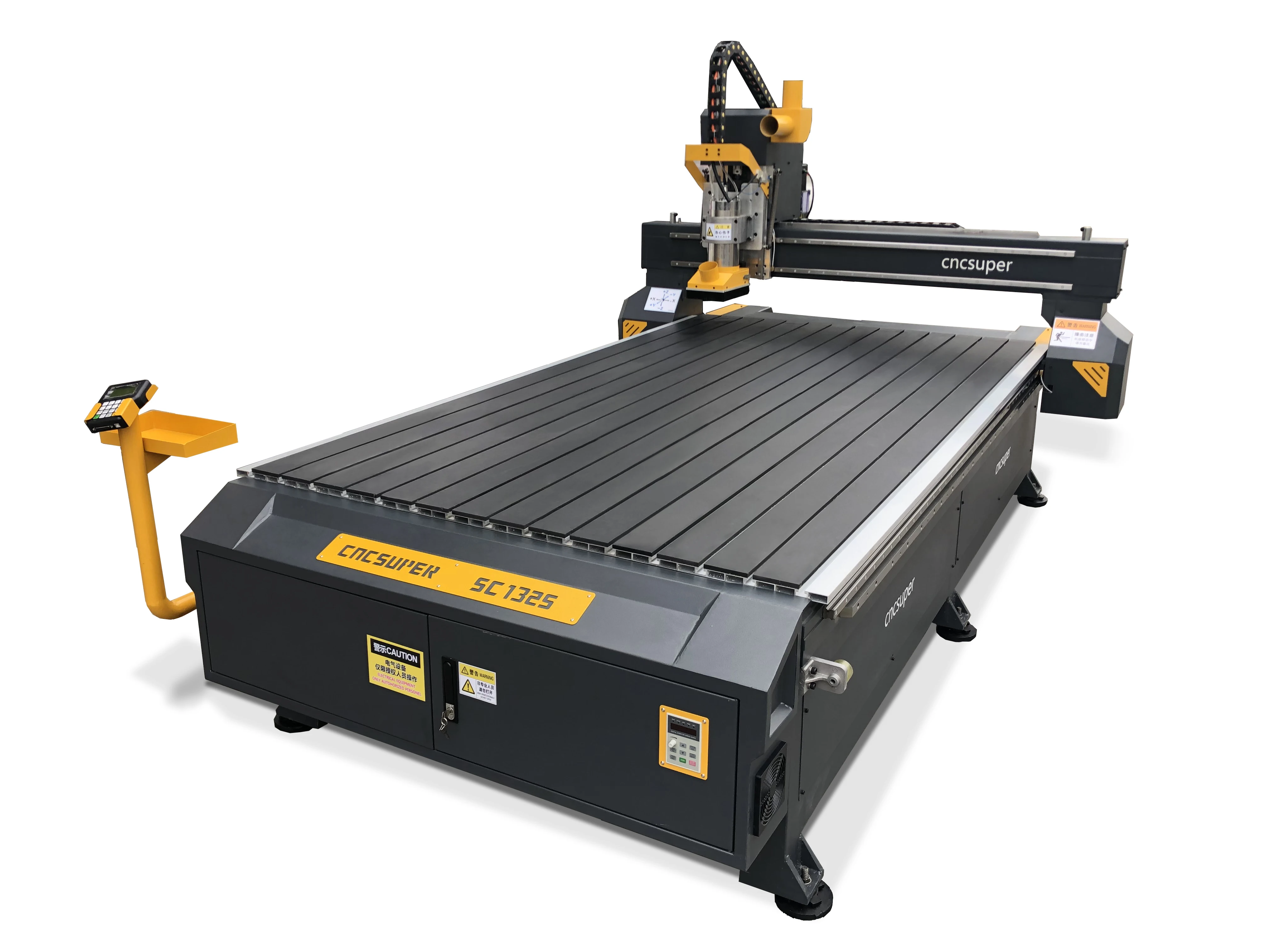

Сборка деревообрабатывающего ЧПУ-станка

Особенности, возможность самостоятельной сборки

Современные ЧПУ-станки с возможностью фрезерования – сложные автоматические агрегаты. Для работы с ними потребуется вникнуть во все тонкости, чтобы обработка была безопасной, быстрой и максимально эффективной.

Фрезерный станок с ЧПУ несколько ограничен по функциональности, поскольку последняя определяется сложностью конструкции станка и возрастом оборудования. Ведь ряд ЧПУ-контроллеров способен воспринимать лишь прямые и круговые маршруты.

Для формирования маршрутов обработки по нескольким осям следует понимать, что оси почти наверняка будут пересекаться между собой, поэтому их интерполяция представляет подчас нетривиальную задачу. Скорость передачи данных в станке является очень важным фактором, ведь она определяет, насколько быстро контроллер может обработать команды, передаваемые к драйверам.

Дешевые или старые деревообрабатывающие ЧПУ-станки не отличаются гибкостью. Мнение о том, что своими руками собрать деревообрабатывающий ЧПУ-станок с возможностью фрезерования очень тяжело, неверно. Обладая точными и полными знаниями, такое оборудование может быть собрано в домашних условиях. Для этого потребуется:

• Чертежи оборудования.
• Элементы и детали крепежа.
• Станки с возможностью токарной обработки и сверления.
• Инструментарий.

При этом сборку можно производить как на основе приобретенных деталей, так и на основе первоначально найденных устройств (такой вариант пользуется большей популярностью).

Схема сборки будет зависеть от наполняемости функционала, требований к внешнему виду и габаритам. Так, ходовые винты нетрудно найти в продаже (или изготовить на токарном и далее сверлильном станках). Рабочая поверхность может быть создана из фанеры толщиной от 2 см.

Требования к станине

В станине должны размещаться следующие элементы:

• Вертикальная ось.
• Рабочая поверхность.
• Направляющие (рельсы).
• Шаговые двигатели.
• Шпиндель.

Следует избегать станин со сварными швами, которые не переносят вибрацию. Крепление элементов осуществляется T-гайками, причем необходимо запастись как шпиндельным подшипником, так и подшипником скольжения.

Деревообрабатывающий ЧПУ-станок в качестве основы потребует станок с возможностью сверления – в нем следует поставить фрезерную головку. Каретки можно взять от МФУ-устройства, получив агрегат, способный перемещаться по трем плоскостям.

Для обеспечения хорошего результата лучше не экономить на электронной системе и мощности двигателя.

Особенности сборки

В деревообрабатывающим ЧПУ-станке два шаговых двигателя фиксируются на корпусе, тем самым фрезерная головка двигается как вертикально, так и горизонтально.

Для шпинделя обязательно нужно сделать подложку, причем надо позаботиться о резиновой обмотке электрокабеля, чтобы вал двигателя надежно фиксировался. Хорошо в качестве фиксаторов зарекомендовали себя винты с нейлоновыми втулками. Чтобы не было неприятностей с электронными компонентами, надо позаботиться о качественном материале платы.

Сравнение

Безусловно, приобрести готовое изделие намного проще, нежели попытаться собрать станок собственными силами. Однако собранный своими руками агрегат, помимо удовольствия от поиска комплектующих и сборки, почти наверняка позволит говорить о высокой эффективности и высокой безопасности такого станка – каждый приобретенный для него элемент владелец выбирал сам, да и стоимость готового изделия будет дешевле того, что продают на рынке.

Для подбора деталей станка можно приобрести не только стальные элементы, но и детали из высокопрочного пластика или алюминия – такой станок будет легче.
