КАД чтоле?
Самый навороченный и массовый щас вроде Солидворкс считается.
Если на халяву максимально близкий и похожий - Компас3Д. Для обучения вообще бесплатно качать можно. Но только одну разновидность, ну там для машиностроения, или для архитектурки.
а прочие всякие инвенторы и т.п. это полагаю дело вкуса уже в чем ковыряться.
одно могу сказать - что в солидворксе, что в компасе навернуть на цилиндр какой-нить рельефчик симпатичный это сразу тормоза и целый гемор.
А так, всякие там детальки стандартные, быстро моделятся. В DXF они все вроде экспортят. Но формат то старый, такой себе.
Там получше есть. Хотя и не сказать что поновее. Те же парасолид или iges тоже довольно древние уже
Самый навороченный и массовый щас вроде Солидворкс считается.
Если на халяву максимально близкий и похожий - Компас3Д. Для обучения вообще бесплатно качать можно. Но только одну разновидность, ну там для машиностроения, или для архитектурки.
а прочие всякие инвенторы и т.п. это полагаю дело вкуса уже в чем ковыряться.
одно могу сказать - что в солидворксе, что в компасе навернуть на цилиндр какой-нить рельефчик симпатичный это сразу тормоза и целый гемор.
А так, всякие там детальки стандартные, быстро моделятся. В DXF они все вроде экспортят. Но формат то старый, такой себе.
Там получше есть. Хотя и не сказать что поновее. Те же парасолид или iges тоже довольно древние уже
- Рейтинг
- 252
ну на самом деле что солидворкс, что компас, примерно одно и то же. Даже интерфейс у второго походу слизали с первого.
Солидворск потяжелее вроде будет, хотя фиг знает. Я его последний раз кажется еще на феноме шестиголовом запускал. Работал в принципе, но жаловался, что мало ему. Это 2017 версия была.
Охота если качать его и с установкой разбираться, попробуй.
Компас с офсайта качается свободно учебная. В принципе почти функциональная.
Домашняя копейки стоит.
Они бабло качают в основном за рабочие места на производствах. Там да, может доходить до нескольких сотен тыщ в зависимости от комплектухи.
А так вроде даже модули есть для физической симуляции и т.п. кому надо. Библиотеки там разные болтиков и прочих шпунтиков.
Ну а чертежи там чертятся, да. В туторах довольно быстро делают.
Я чесн гря когда с размерами из Компаса просили, то просто скринил эскиз с размерами и в принципе хватало.
В солидворксе да, какие-то там чертежи делал несколько раз. Логика там примерно одна и та же.
Софтины эти как близнецы по логике работы и возможностям. Нюансы есть, но такие себе, по мелочи. До многих может даже и не доберешься. Но для понимания туторы надо смотреть. Хотя там пяток туторов и логика уже понятна.
Большинство деталей они же вообще простые. Бобышка там, дырку сделать, еще ченить вытянуть, фаски и считай усе. Большинство туторов это какойнить кронштейн сделать, или вал, или еще чего-то такое
Солидворск потяжелее вроде будет, хотя фиг знает. Я его последний раз кажется еще на феноме шестиголовом запускал. Работал в принципе, но жаловался, что мало ему. Это 2017 версия была.
Охота если качать его и с установкой разбираться, попробуй.
Компас с офсайта качается свободно учебная. В принципе почти функциональная.
Домашняя копейки стоит.
Они бабло качают в основном за рабочие места на производствах. Там да, может доходить до нескольких сотен тыщ в зависимости от комплектухи.
А так вроде даже модули есть для физической симуляции и т.п. кому надо. Библиотеки там разные болтиков и прочих шпунтиков.
Ну а чертежи там чертятся, да. В туторах довольно быстро делают.
Я чесн гря когда с размерами из Компаса просили, то просто скринил эскиз с размерами и в принципе хватало.
В солидворксе да, какие-то там чертежи делал несколько раз. Логика там примерно одна и та же.
Софтины эти как близнецы по логике работы и возможностям. Нюансы есть, но такие себе, по мелочи. До многих может даже и не доберешься. Но для понимания туторы надо смотреть. Хотя там пяток туторов и логика уже понятна.
Большинство деталей они же вообще простые. Бобышка там, дырку сделать, еще ченить вытянуть, фаски и считай усе. Большинство туторов это какойнить кронштейн сделать, или вал, или еще чего-то такое
- Рейтинг
- 252
там еще такая фигня, что если тебе просто чертеж, то их в Автокаде обычно давно чертят сразу. Он как бы в своем роде и попроще, но тоже разбираться надо. Я с ним не работал особо никогда.
а эти твердотельные, там деталь сначала как бы в 3Д процедурно делаешь, а потом идешь в модуль рисования чертежа и уже там чертеж формируется по готовой детали. Виды то автоматом берутся с детали, ну а работа по сути размеры расставить где нужно, для особо продвинутых еще класс шероховатости для обработки
ну и прочие там формальности, если надо . Штамп там заполнить и т.п.
Ну еще формат чертежа выбрать и масштаб по нему подогнать, чтобы влезало все. Как-то так. Ниче сложного в принципе
ЗЫ. ох балин, забыл. Еще трушные конструкторы конечно же всегда почти разрез какой-то делают на детали. Но тоже в принципе не очень сложно. Хотя когда я попытался, у меня не сразу вышло указать по какому месту там разрез и с какой стороны. Но не бином Ньютона в принципе, можно сделать
а эти твердотельные, там деталь сначала как бы в 3Д процедурно делаешь, а потом идешь в модуль рисования чертежа и уже там чертеж формируется по готовой детали. Виды то автоматом берутся с детали, ну а работа по сути размеры расставить где нужно, для особо продвинутых еще класс шероховатости для обработки
ну и прочие там формальности, если надо . Штамп там заполнить и т.п.
Ну еще формат чертежа выбрать и масштаб по нему подогнать, чтобы влезало все. Как-то так. Ниче сложного в принципе
ЗЫ. ох балин, забыл. Еще трушные конструкторы конечно же всегда почти разрез какой-то делают на детали. Но тоже в принципе не очень сложно. Хотя когда я попытался, у меня не сразу вышло указать по какому месту там разрез и с какой стороны. Но не бином Ньютона в принципе, можно сделать
Автокад делает чертежи лучше любой другой программы. Есть версия Автокада исключительно для черчения, а есть полная, в ней моделить можно двумя способами, сетью как в Майе, Блендере или 3д максе и второй способ твердыми телами - солидами. Автокад имеет много сходства с 3д максом, у них один разработчик, поэтому обе проги хорошо совместимы. Черчение в Автокаде осваивается легко и быстро. Моделированию солидами тоже можно научиться за полгода, сетями как в Блендере, Майе, Максе - по таланту, кто-то освоит быстрее, кто-то медленнее.
Г
Да я же строитель, ну по диплому ))
Надо именно солид модель DXF ну и чертежи.
вот я моделил последний раз. Меня так нозило, так нервы мотало... Конкретно не помню. Но сама логика интерфейса, помню она не для людей разрабатывалась... и этот интерфейс, когда вместо горячей клавиши ты должен юзать алиас, который сам себе придумал......
___
ну окей =)
Надо именно солид модель DXF ну и чертежи.
вот я моделил последний раз. Меня так нозило, так нервы мотало... Конкретно не помню. Но сама логика интерфейса, помню она не для людей разрабатывалась... и этот интерфейс, когда вместо горячей клавиши ты должен юзать алиас, который сам себе придумал......
___
ну окей =)

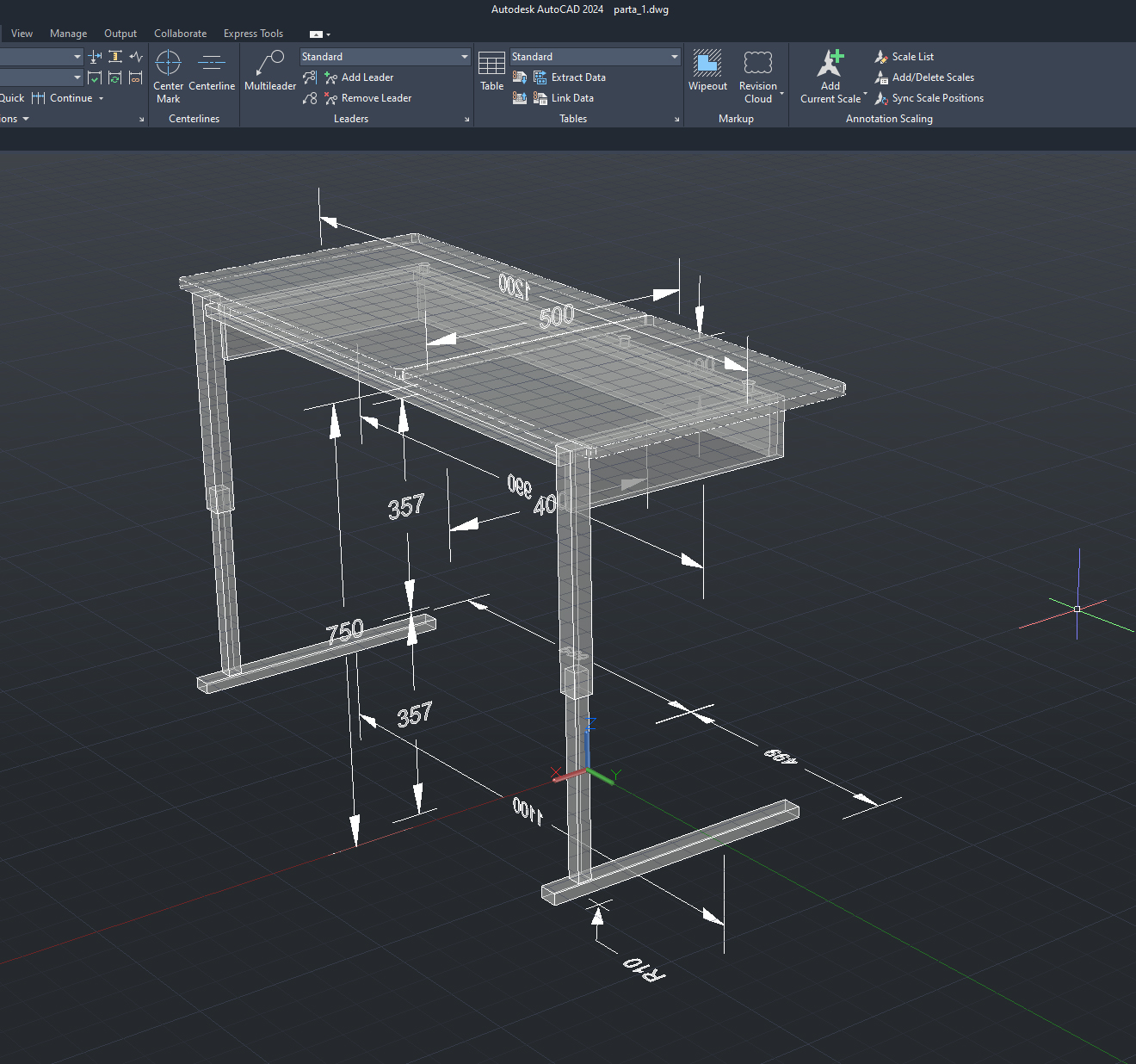

А в какой программе это сделано? На этой картинке размерные линии расставлены не правильно и
некоторые цифры в размерных линиях стоят задом на перед, но ведь если требуется, то подправить совсем уже немного времени нужно. Формат файлов Автокада dwg, у нас печатают на бумагу с этого формата, но если требуется DXF, то при сохранении файла просто сохраняют в этом формате.
некоторые цифры в размерных линиях стоят задом на перед, но ведь если требуется, то подправить совсем уже немного времени нужно. Формат файлов Автокада dwg, у нас печатают на бумагу с этого формата, но если требуется DXF, то при сохранении файла просто сохраняют в этом формате.
