Фигурный оттиск на объемном овальном с отверстиями.

[Proekt Doma]

У меня три вопроса и может быть не корректные:
1.Как сделать поверхность с удобно-редактируемой сеткой,
2.Как выдавить сложный рисунок на такой сетке.
3. как это соединить с отверстиями и ребром?
Основная проблема с созданием сетки которую потом сложно крепить, а там ещё турбосмуф с закреплением краёв.
Может не тем путём иду ...
P.S. Два дня ушло на эту загогулину, а теперь надо переделать.



[Коля Печников (Кристальный Феникс)]

Клик



[Терен Тамабрахама]

Основная проблема с созданием сетки которую потом сложно крепить

куда крепить?

можно развернуть квадраты под 45 градусов так чтоб рёбра попали на форму которую нужно выдавить,
а дырочки вот прикольный скриптик для кружочков http://www.scriptspot.com/3ds-max/scripts/loop-regularizer



[Proekt Doma]

Клик

Спасибо. Люблю такое смотреть.

куда крепить?
можно развернуть квадраты под 45 градусов так чтоб рёбра попали на форму которую нужно выдавить,
а дырочки вот прикольный скриптик для кружочков http://www.scriptspot.com/3ds-max/scripts/loop-regularizer

Скрипты ещё не осилил, видимо пора начинать Спасибо.



[Терен Тамабрахама]

Скрипты ещё не осилил, видимо пора начинать Спасибо.

там его главное установить, а потом в менюшке будет дополнительная опция,,
вот тут ещё есть на тему отверствий https://render.ru/xen/threads/kritika-topologii.179575/#post-1290933



[Proekt Doma]

Ещё раз доброго времени суток. Всё ещё "грызу" Max. Подскажите кому не сложно, какими модификаторами добавить плавности линиям и формам?
Делал сплайном в полигоны.
P.S. При применении турбосмува рвёт формы



[Терен Тамабрахама]

а какая у вас там сетка? скрин в студию,,



[Коля Печников (Кристальный Феникс)]



[Proekt Doma]

а какая у вас там сетка? скрин в студию,,

А нет сетки.



[Proekt Doma]

Спасибо большое. Изучаю.



[Proekt Doma]

Вроде бы понял свою беду. На каждую закорючку нужна свая сетка. Благодарю.



[Proekt Doma]

Не пойму как разбить полигон листа на сетку для дальнейшего сглаживания скругления краёв?
Вычертил линиями, создал полигон. Причем пока сплайны не перевёл в линии не создавался полигон, что тоже не удобно.
Пробовал выдавливать екструдом и чамфером, не то.
Пробовал нарезать вручную, тоже артефакты при турбосмуве.
Видимо слишком сложная каёмка.
Или такое создаётся по - другому?



[Коля Печников (Кристальный Феникс)]

Попробуй модификатор - Tesselate и Turn to poly если Макс. Сетка разобьется но оставит желать лучшего. Еще попробуй - Quadify Mesh. Для идеальной сетки есть платный модификатор QRemesher. Если ничего не поможет триангулируй и перекинь Z-brush. Там есть Z-remesher и DynaMesh. Вообщем поэкспериментируй. А задумка понравилась.



[Proekt Doma]

Коля Печников (Крогран) Благодарю, всё испробую из перечисленного, а то реально в ступоре и уже на второй модельке.



[Терен Тамабрахама]

ще попробуй - Quadify Mesh.

а то реально в ступоре и уже на второй модельке.

да кстати квадрамешь неплохо подходит для данной задачи,



[Proekt Doma]

На зеркале видно.
Хром или золото.
Что с этим делать не понятно.
P.S. Видимо надо делать прямоугольную сетку, а потом её подрезать под контур, но не факт.
Это дело мне всё портит



[Warslav]

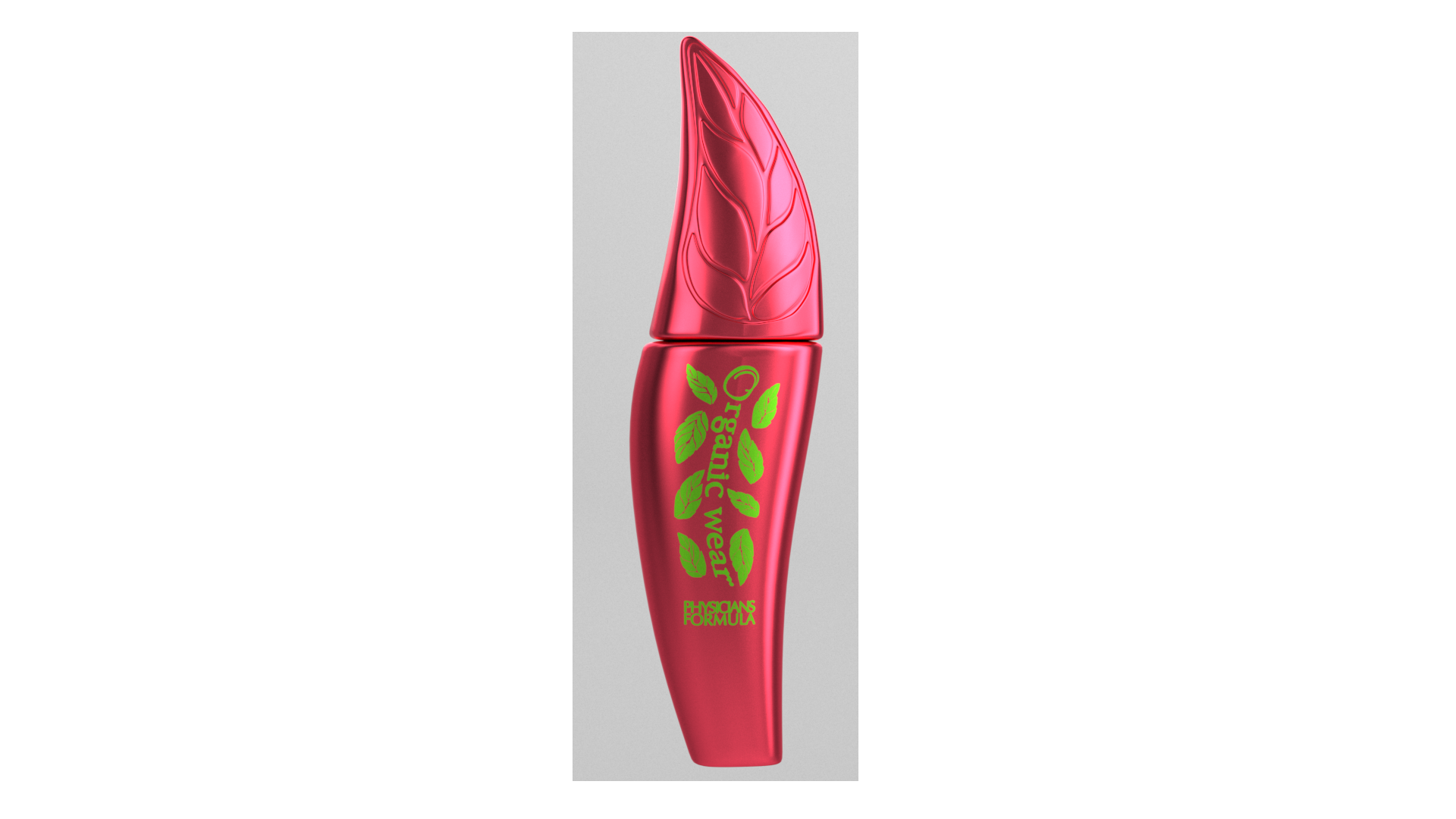

Я обводил вручную контур сеткой так, как показано на выпуклых лепестках на колпачке (см. скрин ). Тогда при турбосмусе контур плавный.



[Proekt Doma]

Я обводил вручную контур сеткой так, как показано на выпуклых лепестках на колпачке (см. скрин ). Тогда при турбосмусе контур плавный.
Посмотреть вложение 286861 Посмотреть вложение 286863 Посмотреть вложение 286862

просто резать Cat по полигонам?



[Warslav]

Да. Причем, в вашем случае это надо делать только на одной половине, а вторую просто отзеркалить.



[Proekt Doma]

Да.

ок. спасибо
