Ghost Inet сказал(а):

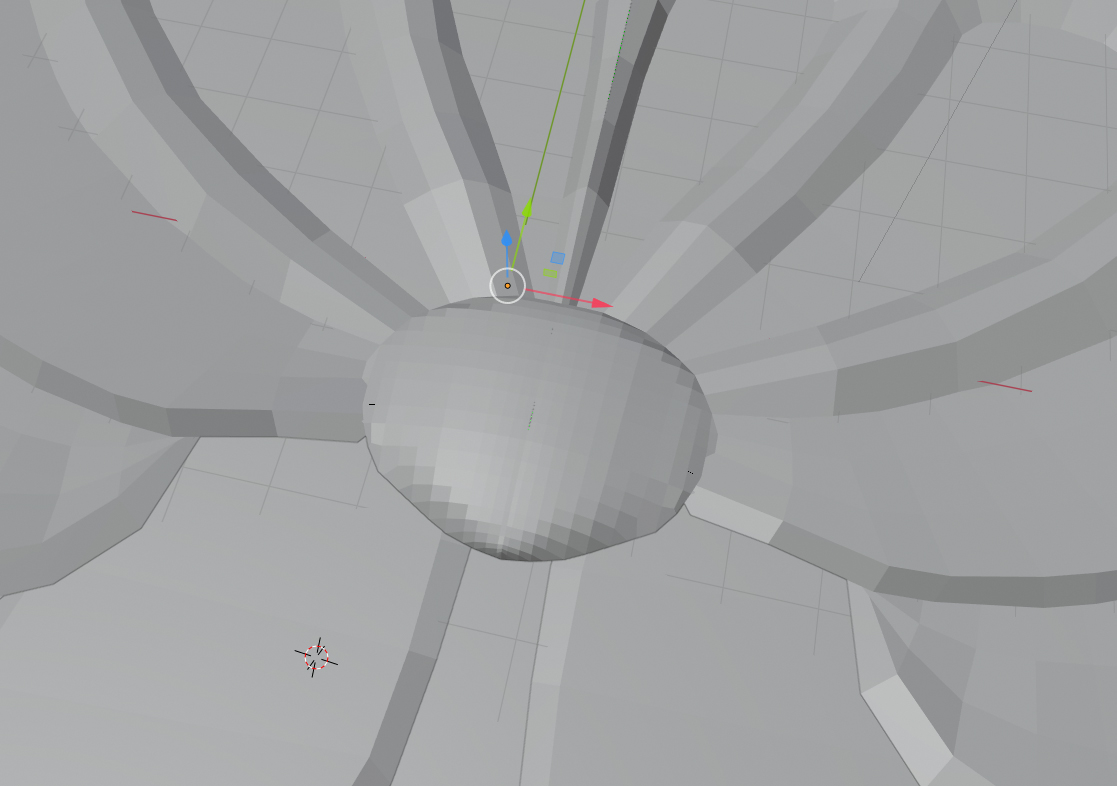

Это просто декор, никакой анимации. Вытянутую полусферу в центре и надо сделать. Но стыковать с таким окружением... Лично мне сложновато. Посмотреть вложение 317588
Нажмите, чтобы раскрыть...
У тебя вообще радиальная геометрия стыкуется со сферой. При чём тут плоскость на что то натянутая? чего тут может быть сложного, связал всё мостами, делов то.

Steve Cherk

Steve Cherk

Мастер
#2 043
Рейтинг
261
#2 043
Ghost Inet сказал(а):
Вытянутую полусферу в центре и надо сделать. Но стыковать с таким окружением...
Нажмите, чтобы раскрыть...
если это типа складки где-то и в центре "пуговица", так мне кажется обычно никто и не стыкует. Ну и так-то да, если даже надо все это сращивать, то не самая сложная задачка в топологии. Тем более если под сабдив делать, то какие-то напряжения и кривоватости сгладятся уже первым уровнем сабдива

П

Павел Шелухин

Знаток
#2 044
Рейтинг
27
#2 044
подскажите пож-та, я дошел до ретопологии, в видео уроке изучаю инфо по встроенному плагину - делать ретопо с помощью карандаша аннотаций...Момент такой неясный, в плагине включается, ммм, настройка, которая добавляет шринкврап, ну это понятно, чтобы рисовать новые полигоны по поверхности базового меша (который хай поли отскульптурированный)...Потом, сам карандаш аннтоаций - мы ставим параметр "серфейс/поверхность".....Но зачем в туторе включают "привязку к фейсам" (snap который наверху экрана) ??? что она-то дает?

Steve Cherk

Steve Cherk

Мастер
#2 046
Рейтинг
261
#2 046
Павел Шелухин сказал(а):
Но зачем в туторе включают "привязку к фейсам" (snap который наверху экрана) ??? что она-то дает?
Нажмите, чтобы раскрыть...
снап дает более близкое прилегание вертексов на поверхность. Ну или тут может это на гриспенсил работает как-то.
Так-то по идее шринкврап притянет и достаточно удаленные вертексы от поверхности. Но чем дальше вертексы от целевой поверхности, тем больше могут быть искажения при "шринкврапировании" :D
Ну в общем в целом то можно ретопить и без снапа. Но придется больше следить где находятся вертексы и корректировать их положение, чтобы шринкврап не делал где не надо искажений.

хотя если накинуть перед ним еще сабдив, то ретоп будет ложиться ровнее за счет возрастания разрешения сетки

ЗЫ. но в данном варианте, если там через гриспенсил идут, то это все видимо как раз чтобы меньше косяков возникало. Но там наверняка гриспенсил все равно потом преобразуется в линии, вертексы и т.п. Так что все по той же схеме

A

Andrey Verhovodko

Активный участник
#2 048
Рейтинг
7
#2 048
Ребят помогите с топологией. Как правильно править сетку для вдавливания таких букв на плоской поверхности? Будет статика, возможно простой облет камеры. Делаю лоу поли. Оставить так - не вариант, еще будет текстурирование и прочее.
Спасибо.


Вложения

  • 0-00.jpg
    556,2 КБ Просмотров: 35
П

Павел Шелухин

Знаток
#2 050
Рейтинг
27
#2 050
Steve Cherk сказал(а):
снап дает более близкое прилегание вертексов на поверхность. Ну или тут может это на гриспенсил работает как-то.
Так-то по идее шринкврап притянет и достаточно удаленные вертексы от поверхности. Но чем дальше вертексы от целевой поверхности, тем больше могут быть искажения при "шринкврапировании" :D
Ну в общем в целом то можно ретопить и без снапа. Но придется больше следить где находятся вертексы и корректировать их положение, чтобы шринкврап не делал где не надо искажений.

хотя если накинуть перед ним еще сабдив, то ретоп будет ложиться ровнее за счет возрастания разрешения сетки

ЗЫ. но в данном варианте, если там через гриспенсил идут, то это все видимо как раз чтобы меньше косяков возникало. Но там наверняка гриспенсил все равно потом преобразуется в линии, вертексы и т.п. Так что все по той же схеме
Нажмите, чтобы раскрыть...
в том то и дело, в плагине включается шринкврап + еще и карандаш аанотаций - тоже выбирается "поверхность", те линии рисуются уже по поверхности, ну те получается ТРОЙНОЕ прилегание ))))) мне это как-то не особо понятно...ну пусть будет так....мне включить несложно, просто хочется понимать )))

ProcXel.A

ProcXel.A

Мастер
#2 051
Рейтинг
126
#2 051
Павел Шелухин сказал(а):
Но зачем в туторе включают "привязку к фейсам" (snap который наверху экрана) ?
Нажмите, чтобы раскрыть...
Это нужно для того, чтобы потом сетку редактировать. После перевода аннотации в мэш сам мэш может получиться не совсем такой, какой нужно. И тогда нужно подвигать вертексы, чтобы топология лучше была. Поэтому и включается привязка, чтобы вертексы двигать по поверхности.

П

Павел Шелухин

Знаток
#2 052
Рейтинг
27
#2 052
ProcXel.A сказал(а):
Это нужно для того, чтобы потом сетку редактировать. После перевода аннотации в мэш сам мэш может получиться не совсем такой, какой нужно. И тогда нужно подвигать вертексы, чтобы топология лучше была. Поэтому и включается привязка, чтобы вертексы двигать по поверхности.
Нажмите, чтобы раскрыть...
эх, мне все равно непонятно.....а зачем тогда шринкврап? он же и располагает по форме базового меша новую топо?

ProcXel.A

ProcXel.A

Мастер
#2 053
Рейтинг
126
#2 053
Результат шринкврапа зависит от координаты вертекса перед операцией шринкврапа. Поэтому без включения привязки к поверхности можно сдвинуть вертекс сильно далеко и не туда, и тогда сам шринкврап криво сработает.

П

Павел Шелухин

Знаток
#2 054
Рейтинг
27
#2 054
ProcXel.A сказал(а):
Результат шринкврапа зависит от координаты вертекса перед операцией шринкврапа. Поэтому без включения привязки к поверхности можно сдвинуть вертекс сильно далеко и не туда, и тогда сам шринкврап криво сработает.
Нажмите, чтобы раскрыть...
а как можно двинуть вертекс, если плагин автоматом сам делает полигоны из аннотаций? а карандаш аннтоаций рисует по поверхности...

ProcXel.A

ProcXel.A

Мастер
#2 055
Рейтинг
126
#2 055
Павел Шелухин сказал(а):
а как можно двинуть вертекс
Нажмите, чтобы раскрыть...
Сдвинуть вертекс можно после конвертации аннотации в сетку. Проведи эксперимент. Нарисуй аннотацию. Переведи ее в сетку. Потом отключи привязку и подвигай вертексы. Без привязки вертекс будет вести себя непредсказуемо, потому что его изначальная локальная позиция будет изменяться в координатах вьюпорта, а не прилипать к поверхностям.

П

Павел Шелухин

Знаток
#2 056
Рейтинг
27
#2 056
ProcXel.A сказал(а):
Сдвинуть вертекс можно после конвертации аннотации в сетку. Проведи эксперимент. Нарисуй аннотацию. Переведи ее в сетку. Потом отключи привязку и подвигай вертексы. Без привязки вертекс будет вести себя непредсказуемо, потому что его изначальная локальная позиция будет изменяться в координатах вьюпорта, а не прилипать к поверхностям.
Нажмите, чтобы раскрыть...
аааа, я понял - снап включается только для того, чтобы сетку редактировать после перевода из аннотаций и до применения шринкврапа? те если мне сетка автоматическая понравится и сразу шринвраплю, то СНАП как бы и не нужен, да?

Steve Cherk

Steve Cherk

Мастер
#2 060
Рейтинг
261
#2 060
Andrey Verhovodko сказал(а):
хреновая сетка :) когда накидываю хай поли + текстуринг
Нажмите, чтобы раскрыть...
помойму ответ достаточно на поверхности - сделать так, чтобы там не было нгонов. Квады и треугольники. Ну хотя иногда, нгоны тоже прокатывают, если лежат на прямой поверхности и к углам отношение не имеют.

тут вероятно проще всего сделать ножом разрезы к углам описывающего прямоугольника, если не планируется там геометрию уплотнять. Внутри букв тоже где надо разрезы сделать. Ну и если под сглаживание планируется, то нужно фаску на контуры букв накинуть, чтобы не поплыли. И на углы букв тоже. Как-то так
