Making Of "env_lookDev"
Всем привет! Меня зовут Андрей. Родился и живу в Минске. Долгое время 3D для меня было как хобби, а профессионально около 5 лет. В этой статье я хочу рассказать о создании работы "env_lookDev". Вообще, идея этой работы как-то родилась спонтанно: ко мне в гости приехал племянник посмотреть фильмы "Пираты Карибского моря". И пока он смотрел, я в 3d начал набрасывать предметы по данной тематике. Набрасывал, набрасывал, ну, и получилась такая вот штука:
На следующий день я посмотрел на сие творение и думаю - авось что-нибудь да и получится. Благо было немного свободного времени. В итоге работу решил разделить на 2 части:
1. это задний план, который в дефокусе будет. Поэтому я решил, что здесь совмещу текстурирование, так сказать, с настройками материалов: буду делать практически все внутри Maya с использованием повторяющихся текстур и процедурно. Для этого у меня и есть библиотеки текстур, которые я активно использую. Только в нескольких моментах мне понадобилась помощь Photoshop. Плюсом в этом подходе я видел соотношение потраченного времени и качества.
2. это уже передний план, требующий более детальной проработки.
Собственно говоря, что успел сделать - это задний план, о котором и есть эта статья. Поэтому "начнемс".

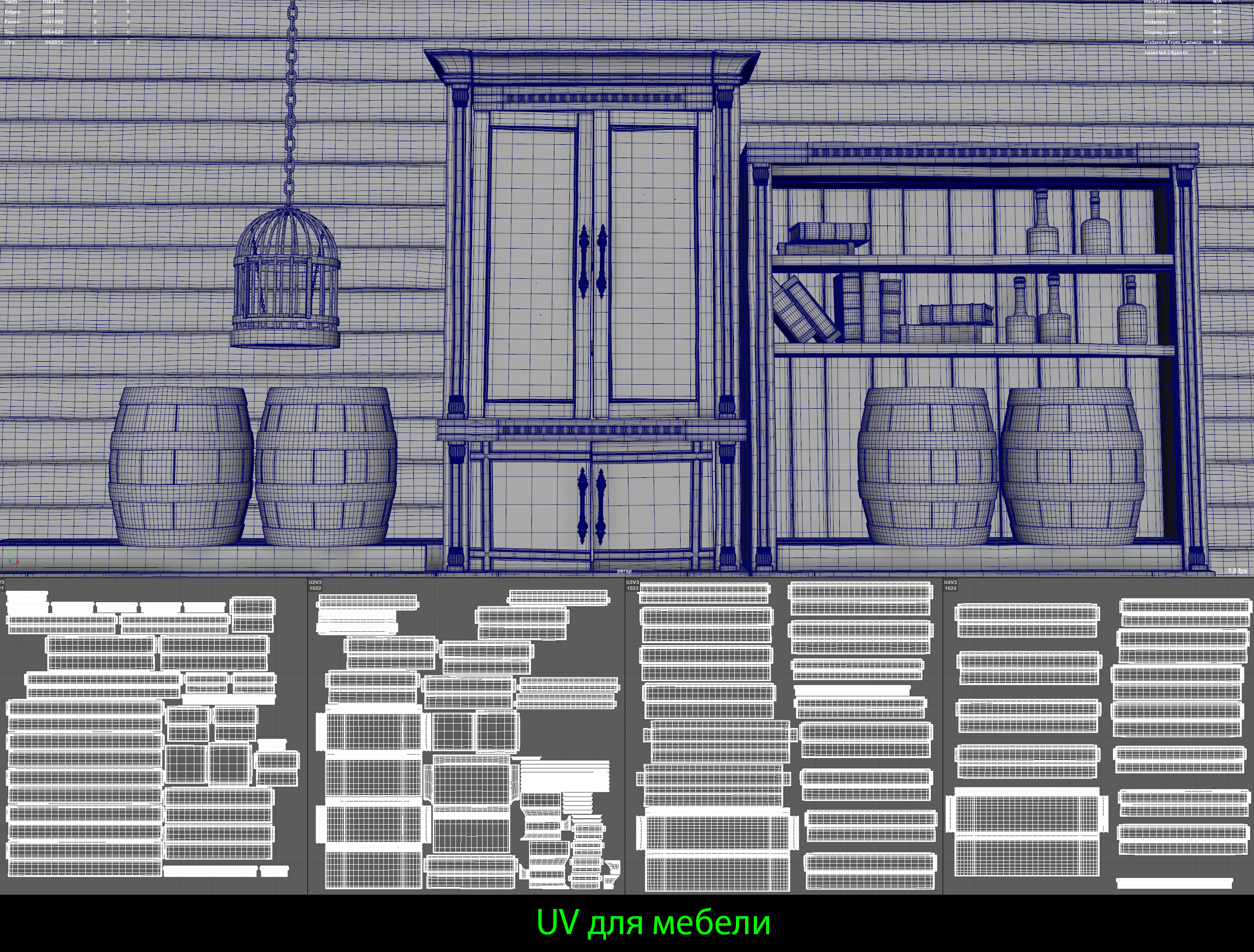

Первым делом, что для меня было важно, это сделать UV с максимально спрятанными швами. Так как геометрия предметов не такая уж и сложная, проблем с этим не возникло. Ну и конечно же правильно задать направление UV разверткам, чтобы не было проблем при работе с повторяющимися текстурами. Особенно это касается дерева:
НАСТРОЙКА МАТЕРИАЛОВ:

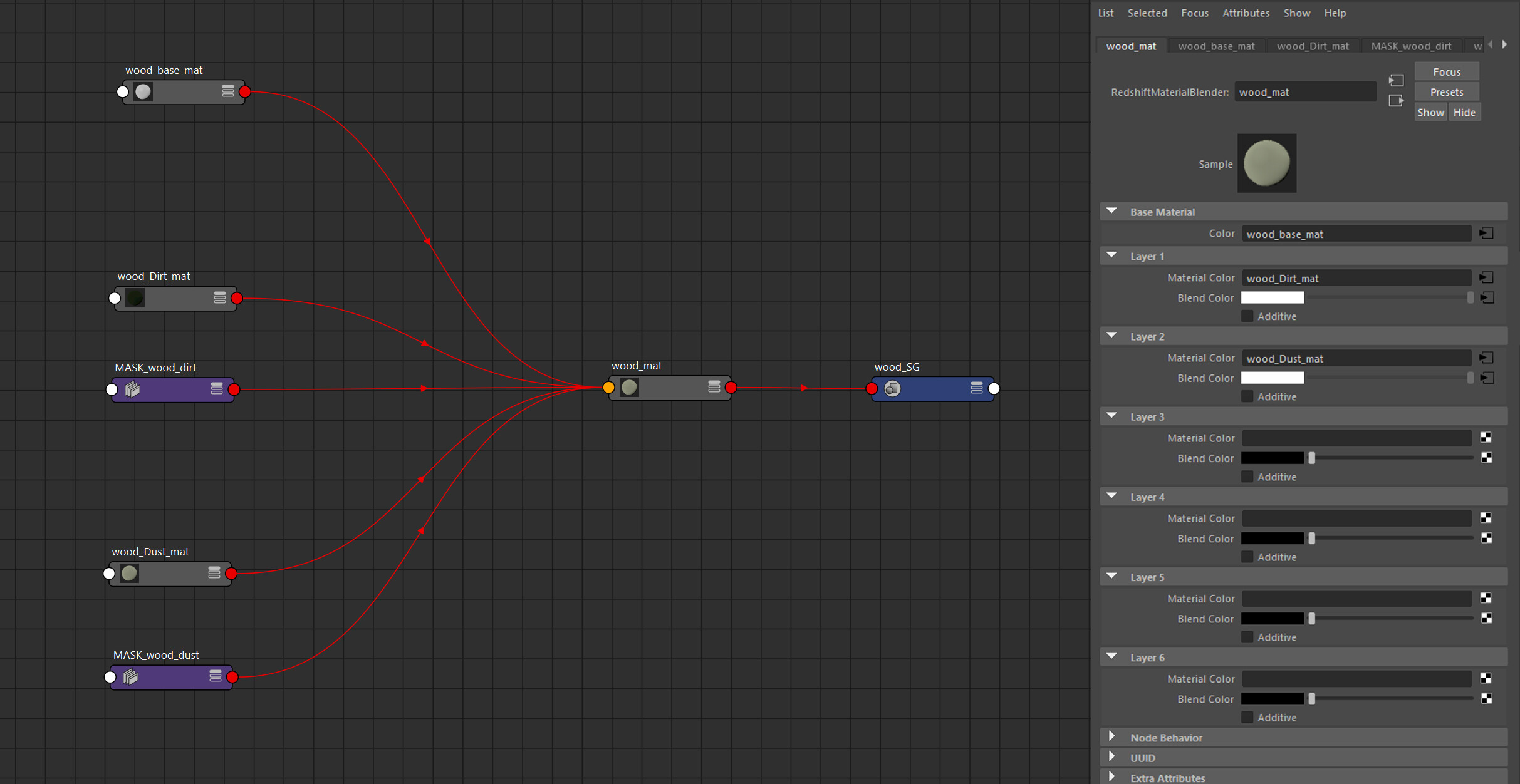

При настройке материалов я использовал такую схему: собирал все через redshift material blender. Сначала настроил основной материал, затем материал грязи и завершал все материал пыли. А потом уже шла работа с масками (пожалуй, на маски было больше потрачено времени чем на материалы). В качестве рендера использовал Redshift, поэтому все будет показано на его примере:

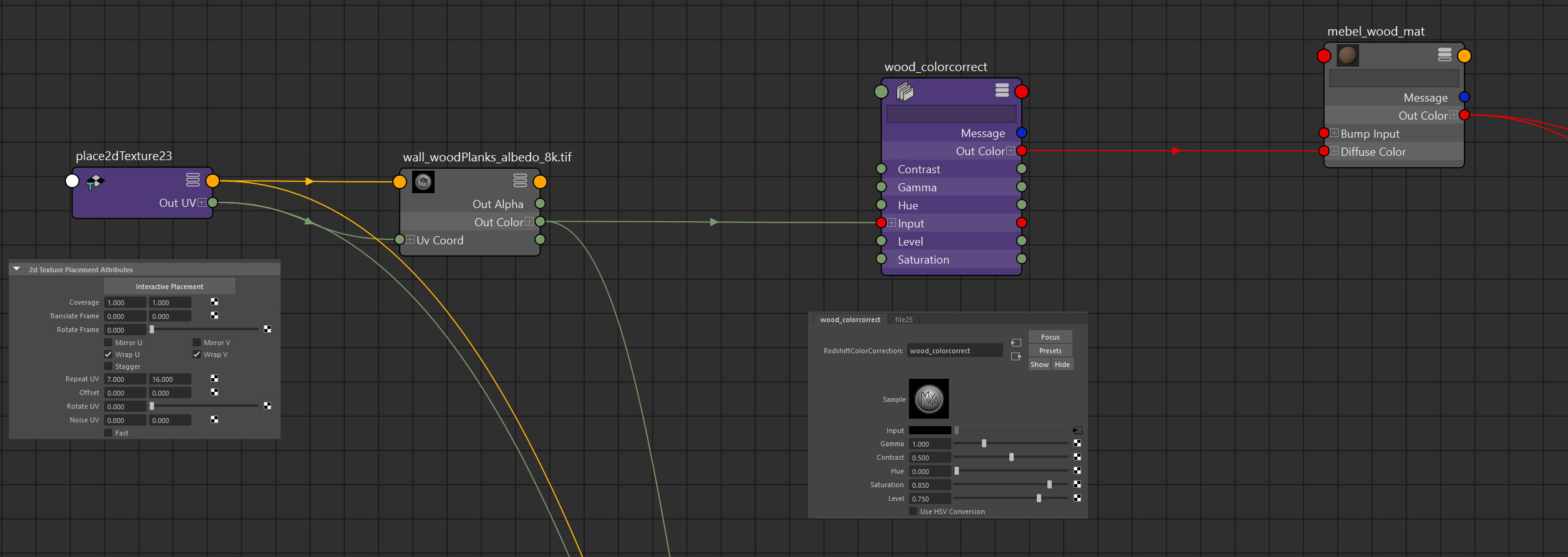

Для материала дерева я использовал сканы. В наличии у меня было 2 карты: color и displacement. Первым делом набросил текстуру цвета, настроил ее tile и поправил цвет с помощью redshift color correction:

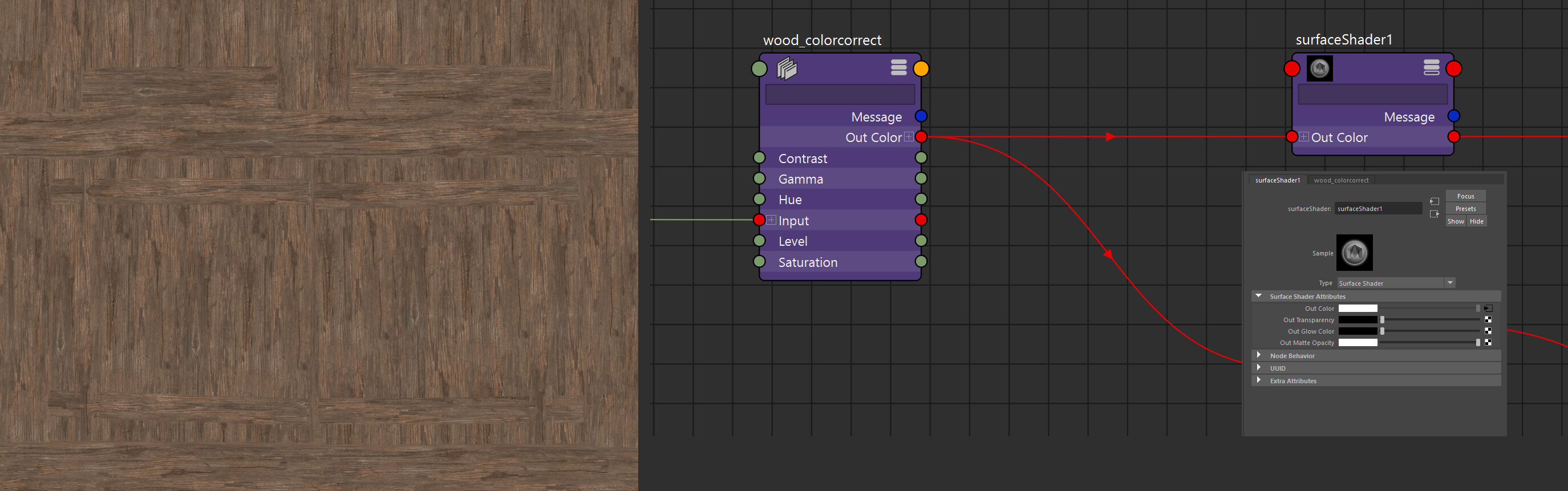

Затем взглянул на результат без затенения, меня интересовал только цвет (flat color). Для этого мне понадобился SurfaceShader. Он является стандартным в Maya:

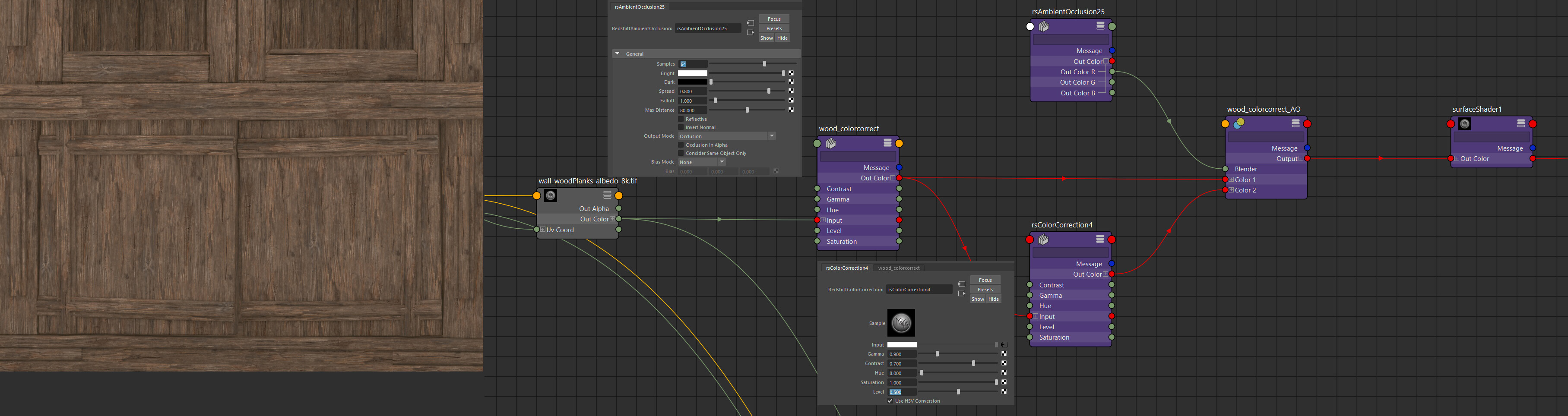

Что я и ожидал, как-то бедновато и плоско. Собственно говоря, решил сделать чуть богаче. Для начала использовал redshift ambient occlusion: через blend color смиксовал основной цвет и его чуть более темную вариацию (корректировал с помощью redshift color correction). AO использовал как маску:

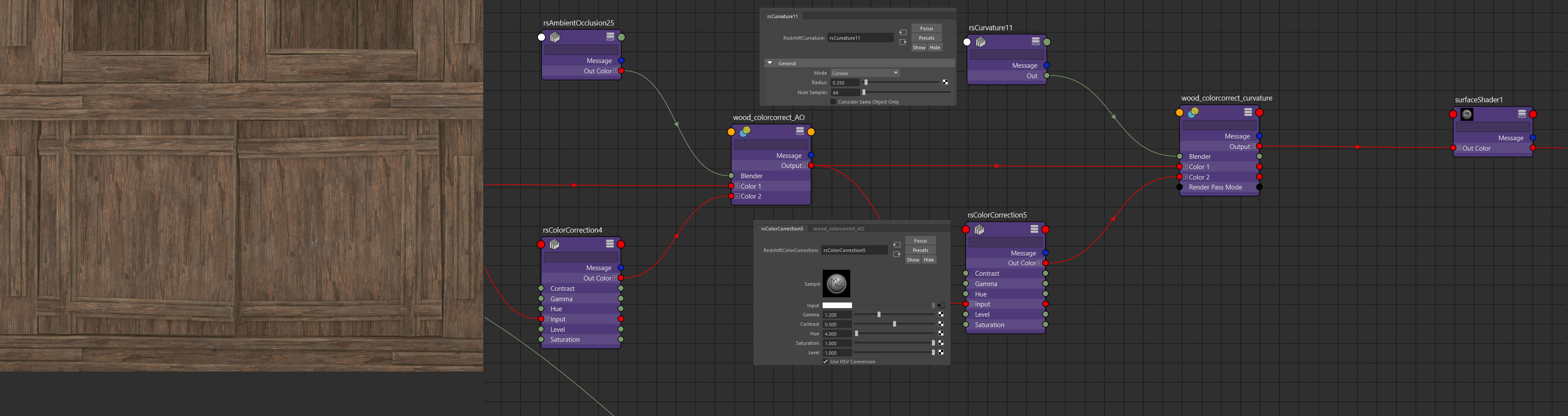

Результат стал лучше. Так же решил немного светлее сделать ребра. Для этого воспользовался нодой redshift curvature. Все по той же схеме: через blend color смиксовал цвет, но уже с AO и через ноду redshift color correct сделал чуть светлее. Curvature использовал как маску:

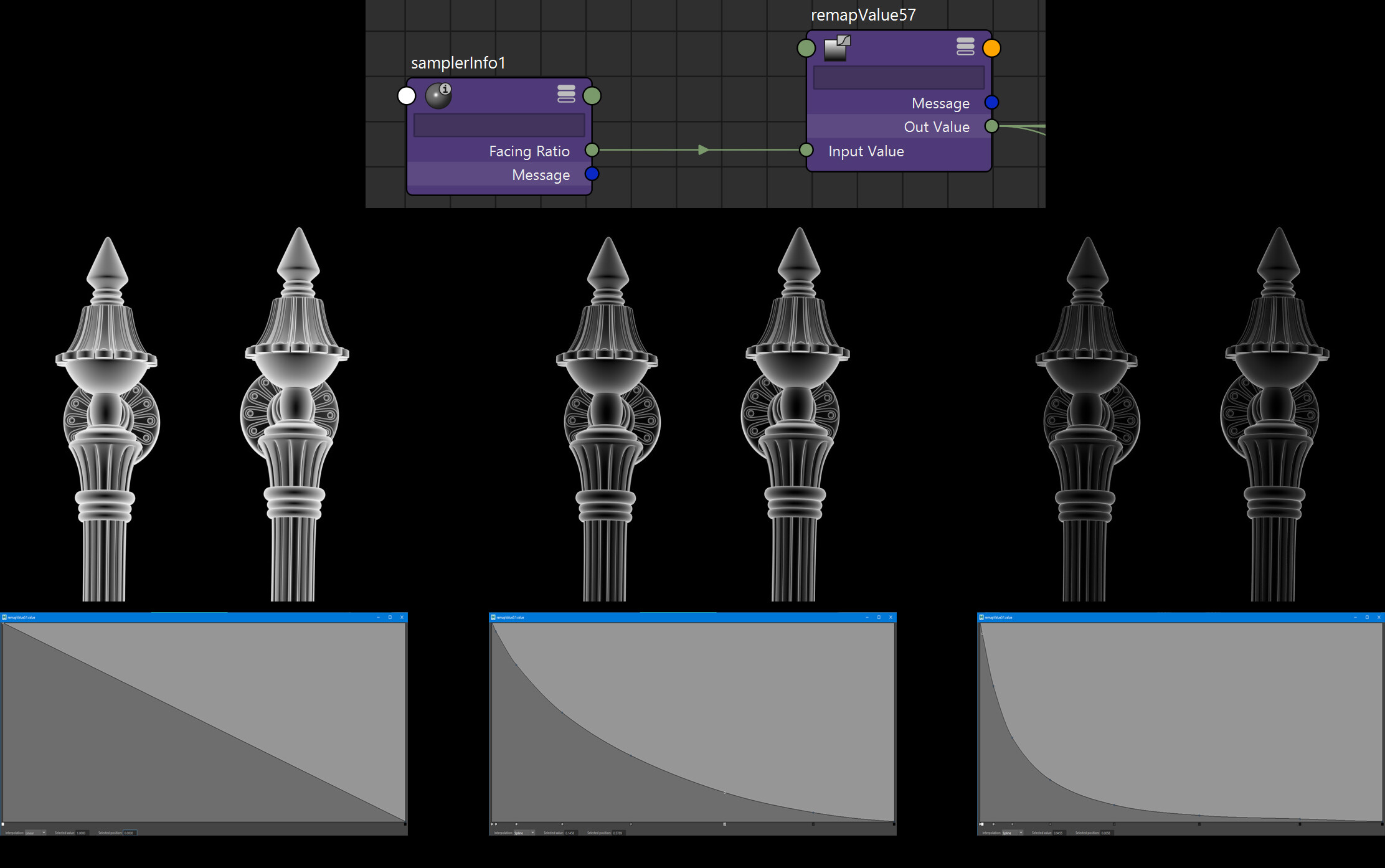

Еще богаче стало. Ну и завершающим штрихом послужил небольшой "цветокорр" с помощью facing ratio. Это, так сказать, цветокоррекция, зависящая от угла зрения. Для этого в maya я использую ноды sampler info и remap.

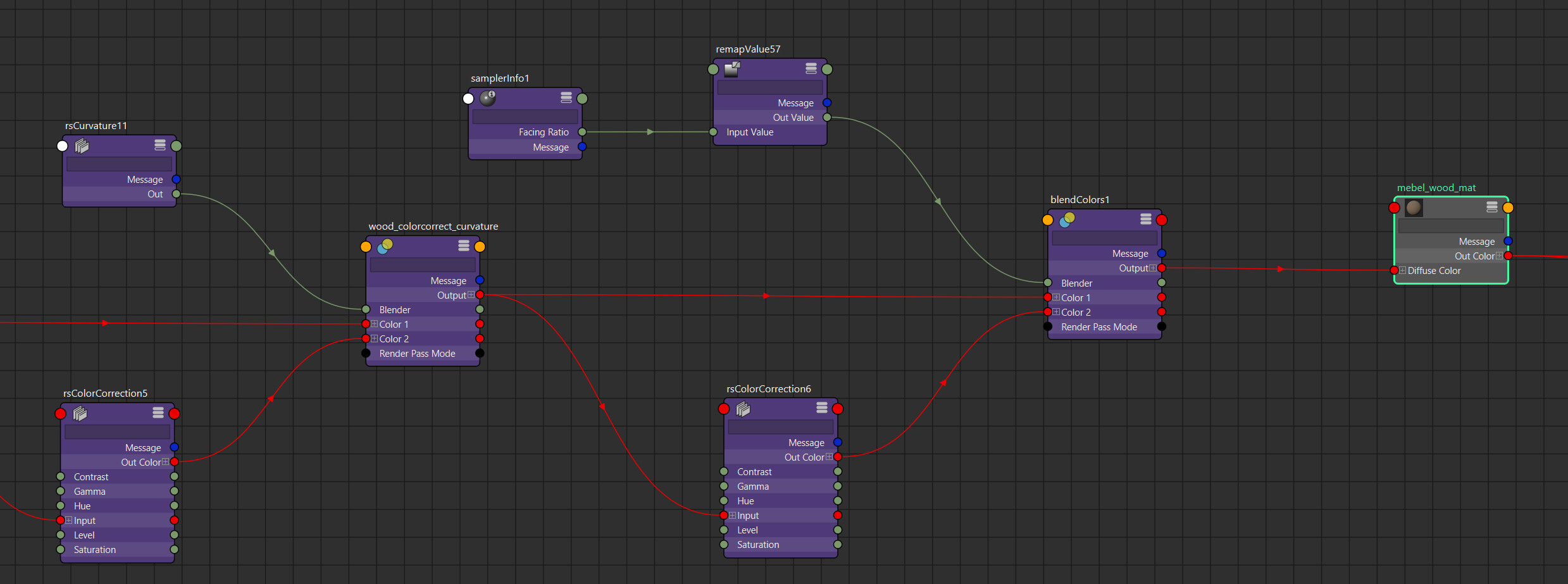

И опять понадобилась нода blend color. В color 1 я забросил уже основной цвет + AO + curvature. В color 2 через redshift color correct сделал чуть светлее. А facing ratio уже пошла как маска. Вот этот результат уже с затенением у меня получился:

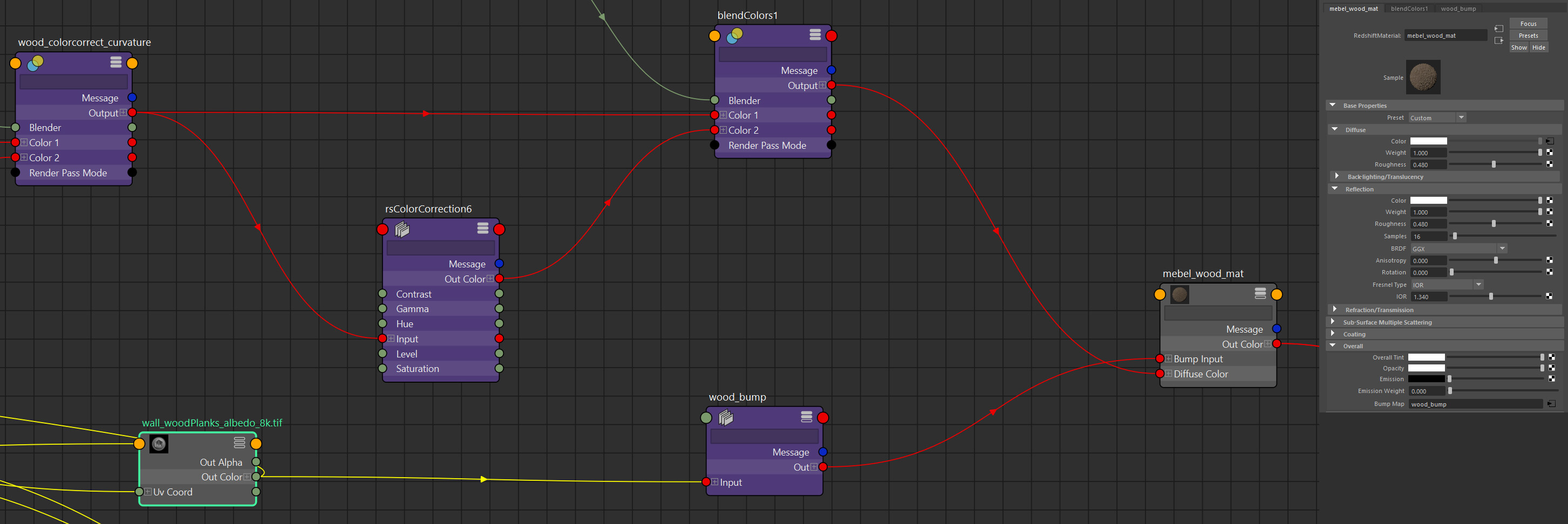

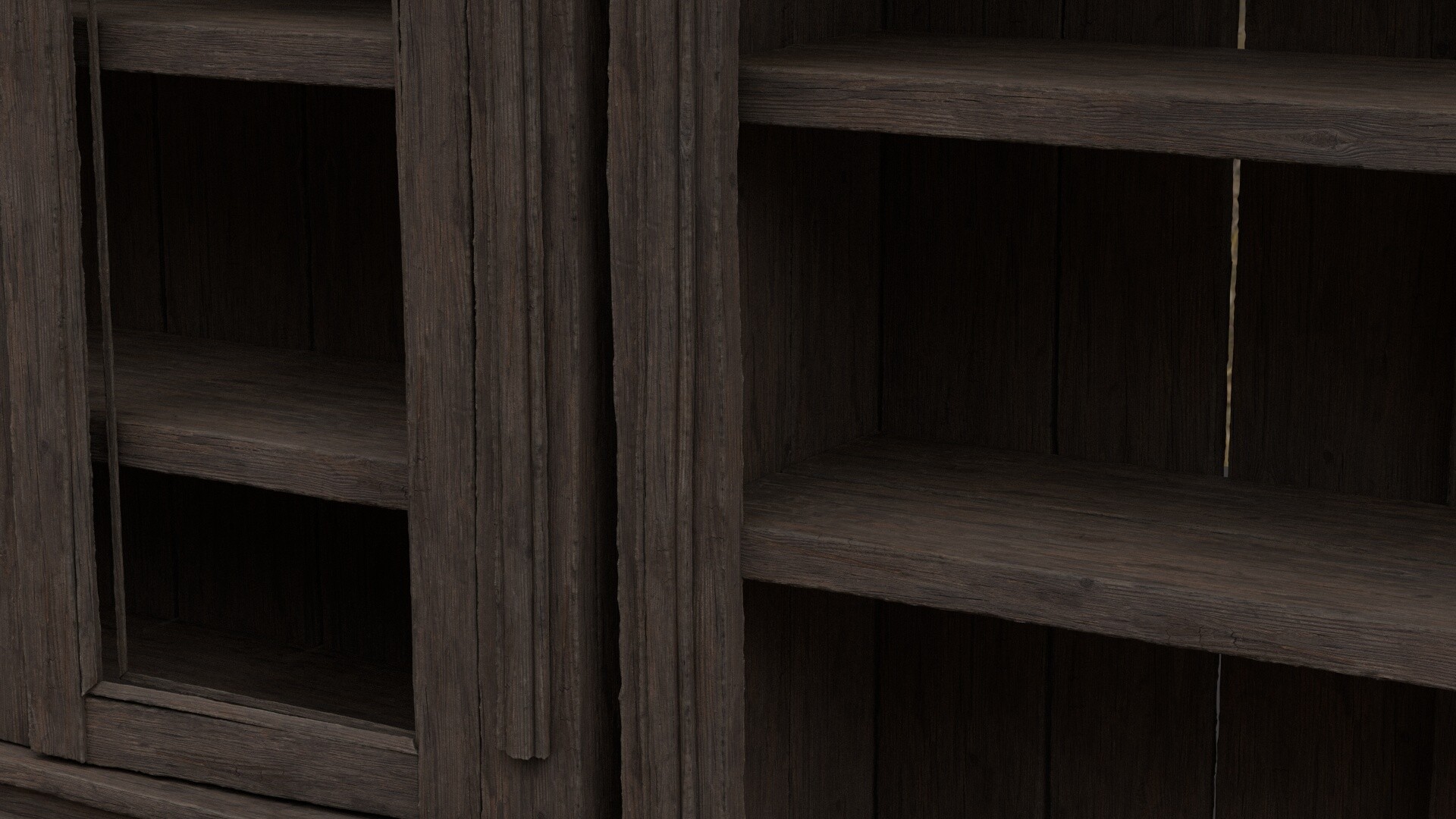

Далее решил немного "взрыхлить" дерево, подкинув bump. Для него использовал карту цвета (diffuse color). И в самом шейдере настроил несколько параметров (specular, roughness, IOR). Даже не подключал к ним никаких текстур, просто подобрал значения.

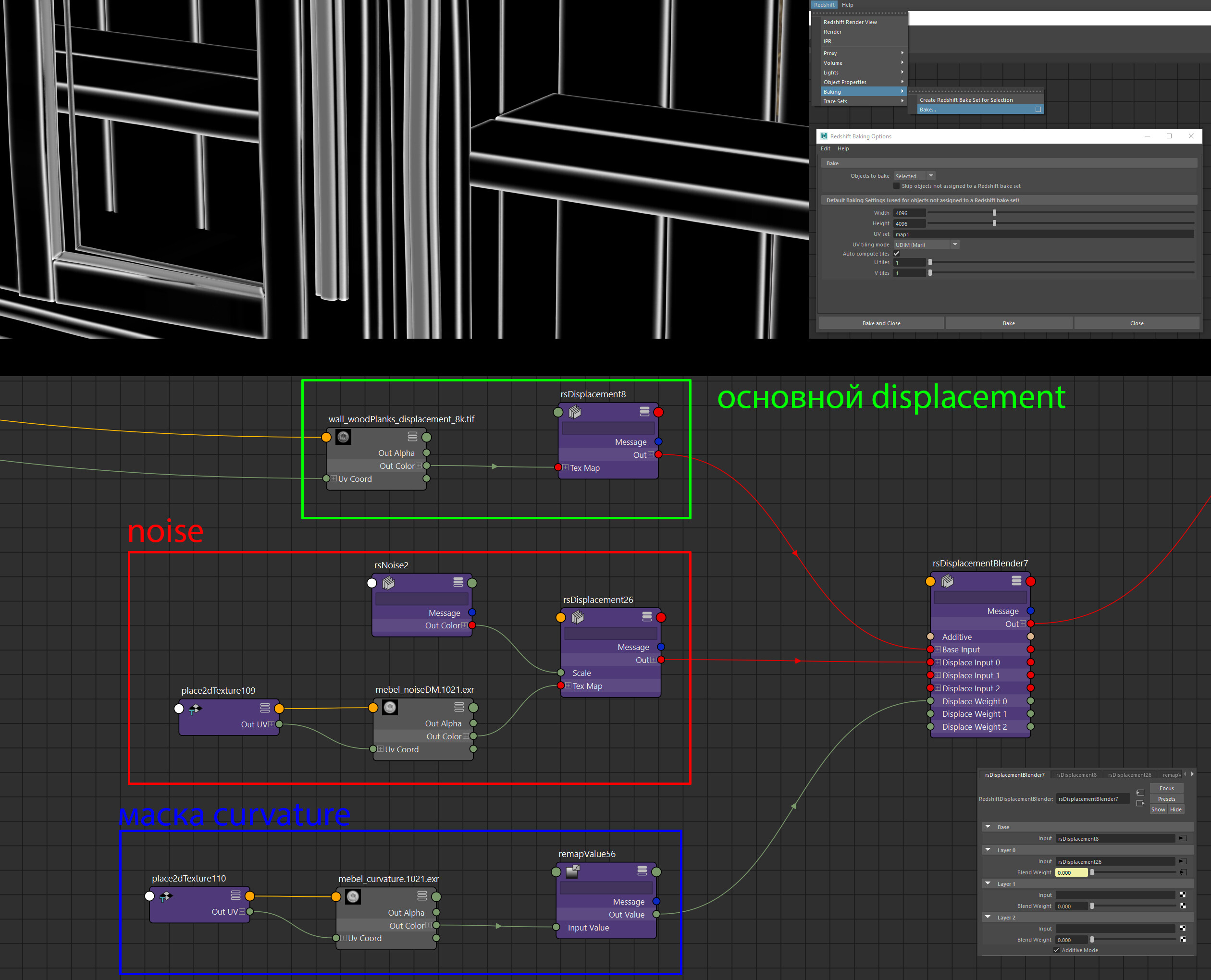

Так же, что мне хотелось подправить - это ребра. Слишком они ровные, хочется немного поломать. Для этого понадобилась нода redshift noise и redshift curvature. Curvature я запек в текстуру с помощью redshift bake. Она будет маской. Ну а сам noise, собственно, и "покрамсал" чуток ребра. Осталось только к основному displacement приплюсовать noise. Поэтому воспользовался нодой redshift displacement blender.
Взглянув на полученный результат, мне он все равно показался уж каким-то "стерильным". Понятно, что в планах у меня отдельно идут шейдера грязи и пыли, которые должны исправить эти ощущения, но я все-таки решил добавить еще цветовых пятен именно в diffuse color основного материала. Для этого я воспользовался redshift color layer, который подключил перед корректировками через blend color (AO, curvature, facing ratio). Для цвета я использовал чистые цвета с разными режимами наложения. Но важнейшую роль сыграли маски. Более подробно, как я их миксую, расскажу чуть ниже на примере пыли.

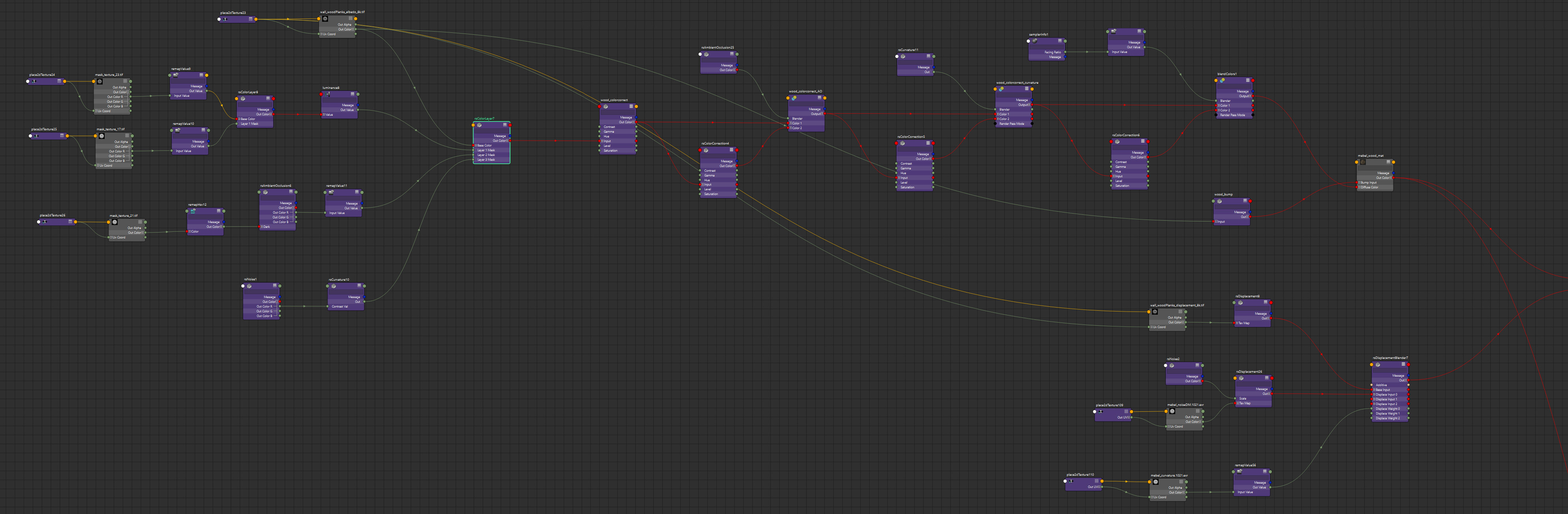

Получился такой вот узел основного материала. Для его оптимизации, конечно, можно "позапекать" с помощью redshift bake некоторые части узла в текстуры. Я этого не делал, так как ресурсы моего компа это позволяют.

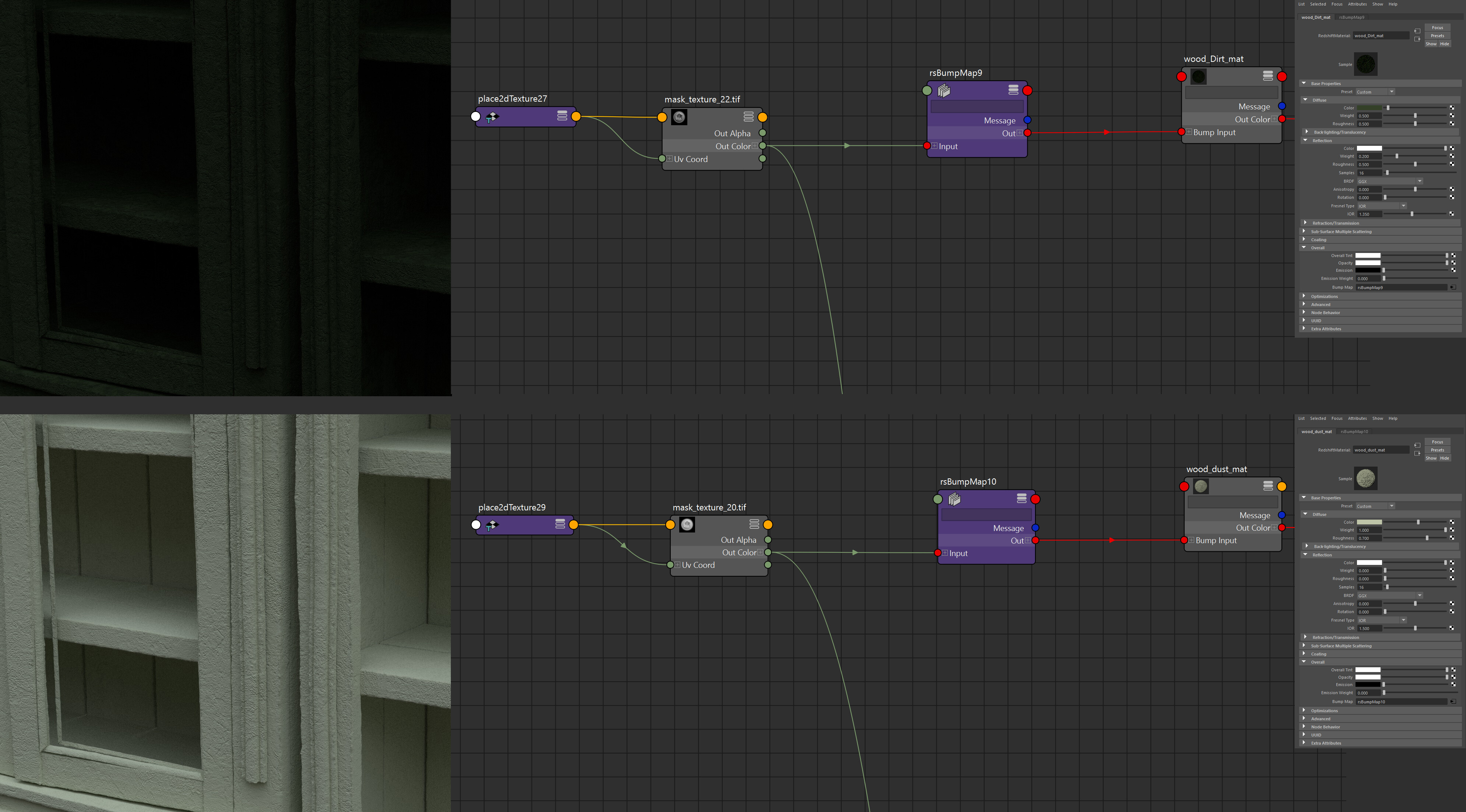

Что касается материалов грязи и пыли, то их настройки до безобразия просты. Единственные текстуры, которые были подключены - это bump. Все остальное - это чистые цвета и просто "повбивал" значения в каналы. Да, можно было побогаче сделать и эти материалы, но я решил здесь не заморачиваться, тем более, как я писал выше, это задний план и в дефокусе.

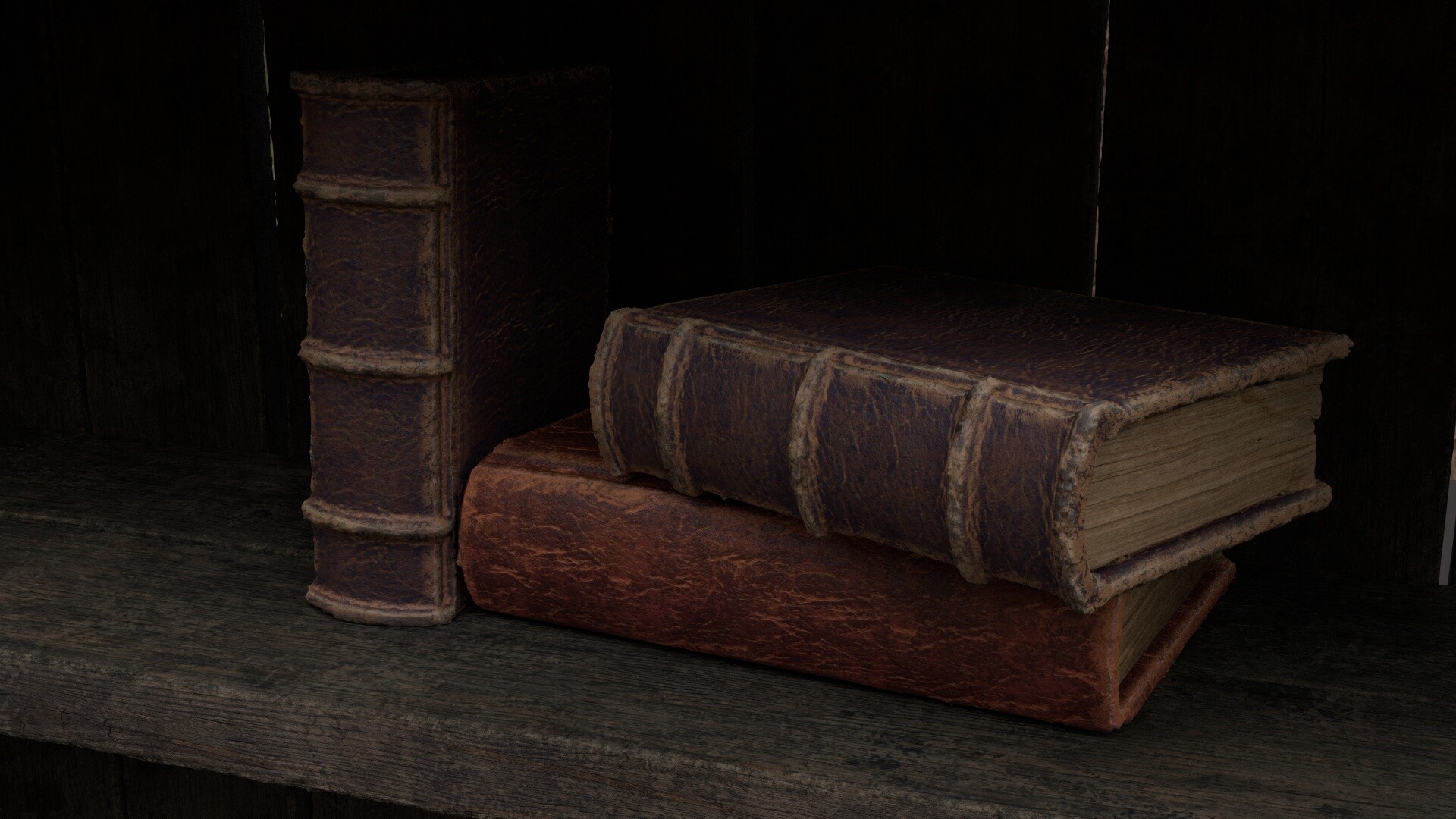

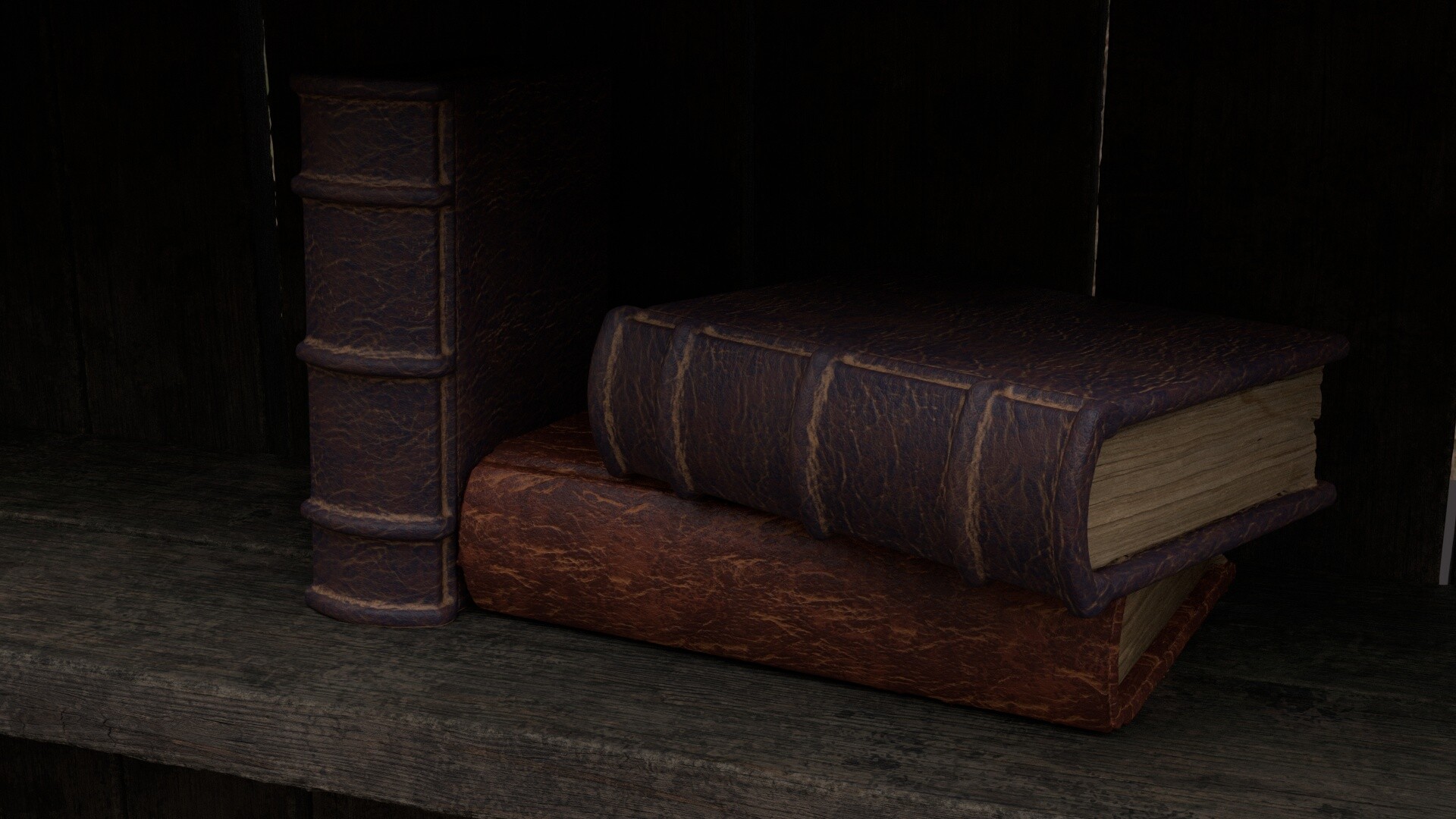

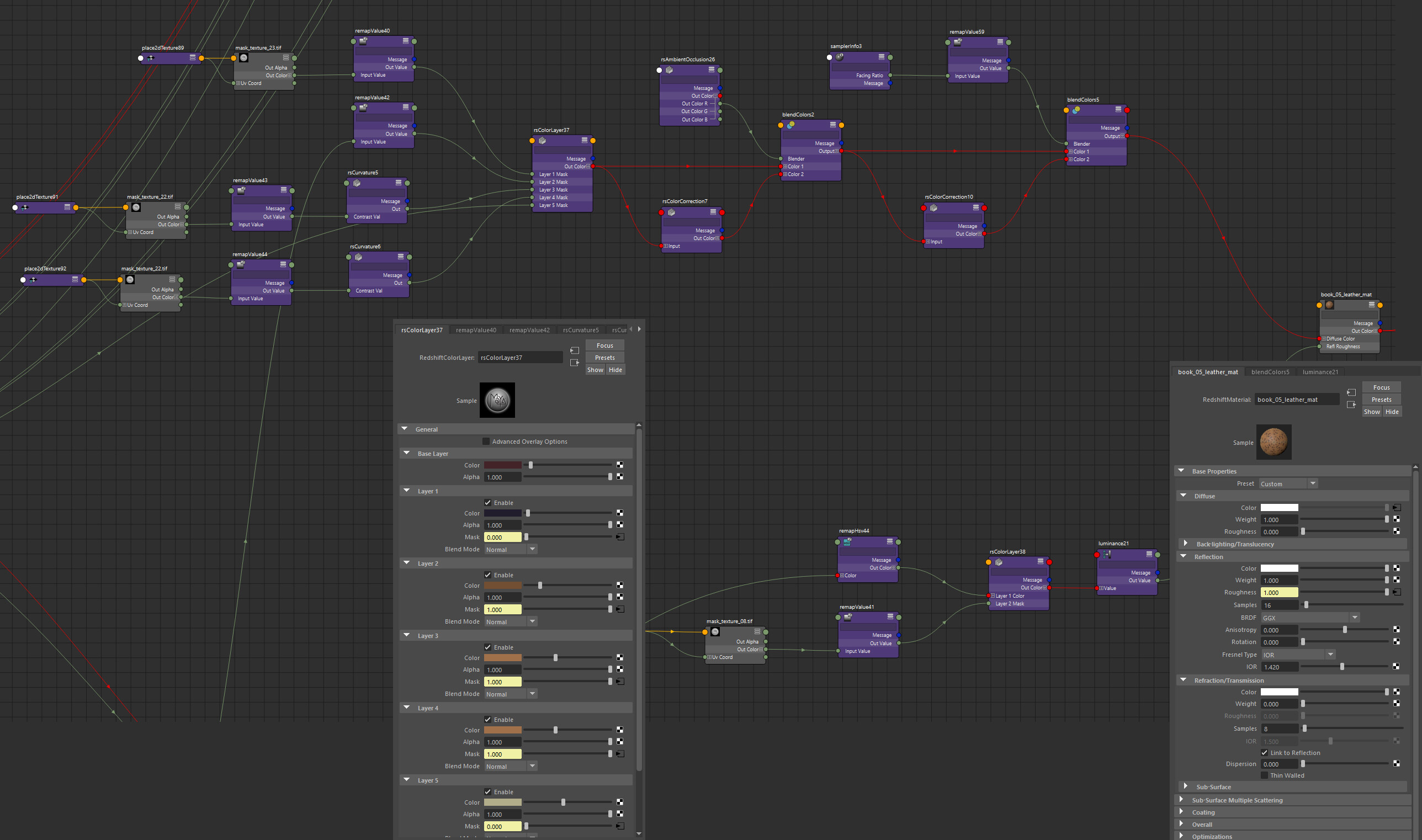

Для настройки книг у меня был displacement для кожи и все, цвета не было. Но это не оказалось большой проблемой. По сути, настройка материала шла, как и в мебели: сначала через redshift color layer настроил вариации цвета, используя чистые цвета и манипулируя повторяющимися текстурами, которые использовались в масках. А затем через blend color настроил AO и facing ratio. Для бумаги были в наличии сканы color и displacement.
Что хотелось еще сделать - это покромсать ребра. Все то же самое, как и с деревом: curvature запек в текстуру через redshift bake для маски. А для поломки ребер использовал redshift noise.

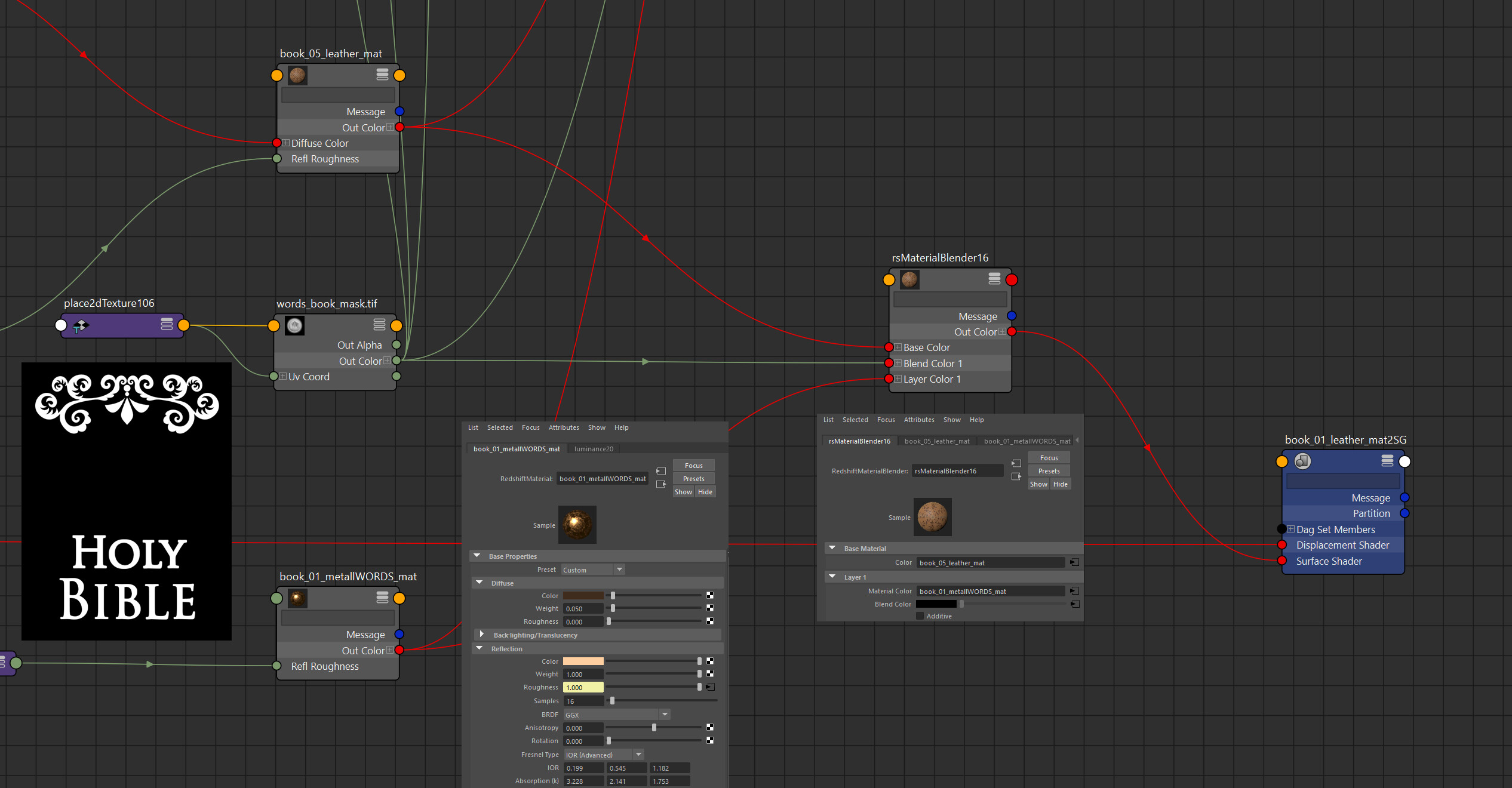

Далее остается нанести позолоченный шрифт на книги. Здесь я создал шейдер для золота. Единственную текстуру, которую я подгрузил - это в канал roughness (использовал повторяющуюся текстуру). Все остальное - просто "повбивал" значения и использовал чистые цвета. А чтобы смиксовать два материала мне уже понадобился redshift material blender. В color я забросил основной материал, а уже в layer 1 пошел шейдер для золота. Затем в photoshop написал текст, и нарисовал узор для маски все того же золота. И также осталось немного вдавить текст. Для этого я воспользовался все той же текстурой текста, инвертировал ее и плюсовал через redshift displacement blender с основной фактурой.

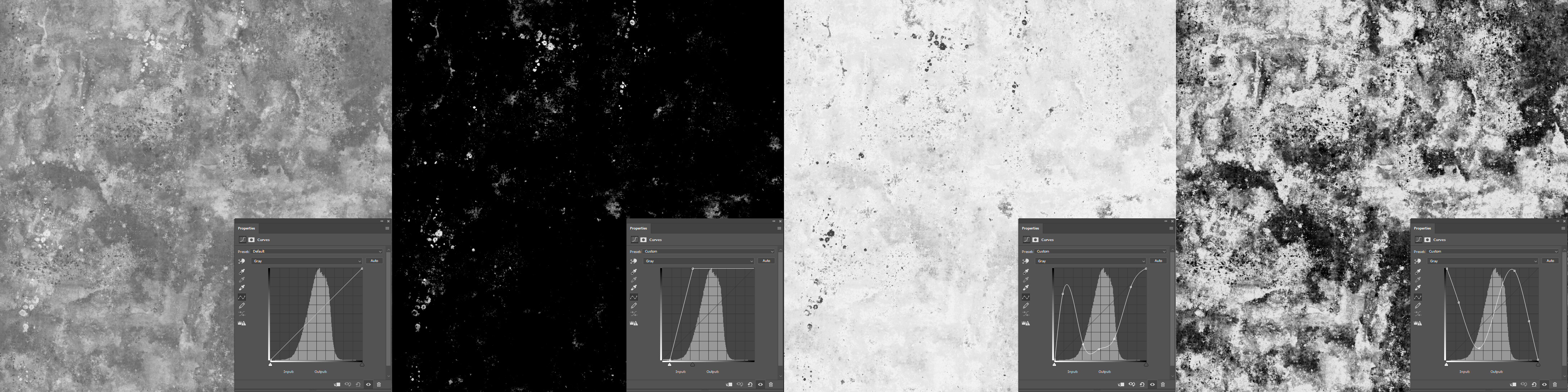

А теперь пришла пора поработать с созданными материалами грязи и пыли, а точнее с их масками. Понятно, что маски я использую черно-белые с градациями серого. И в дальнейшем с помощью кривых из одной повторяющейся текстуры можно получить десятки вариантов других:

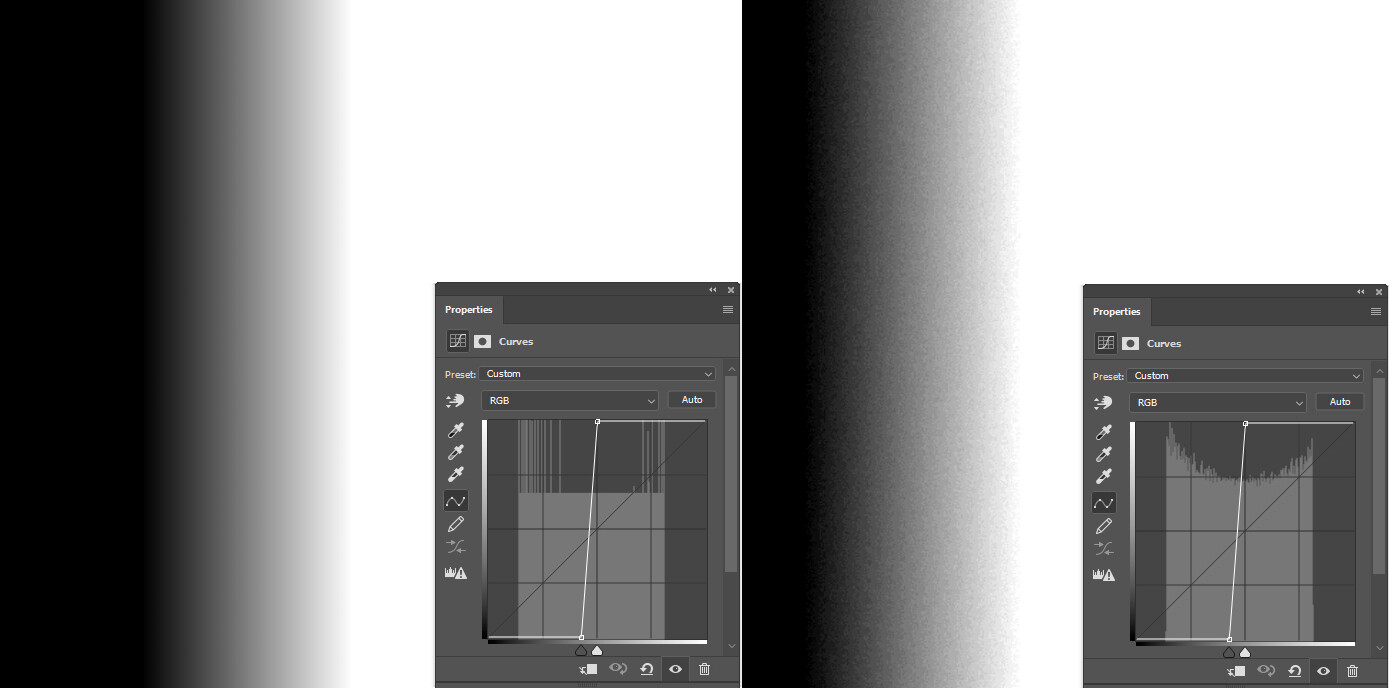

Повторяющиеся текстуры для масок я использую 16 bit-ые, так как они могут пережить, не пострадав, довольно-таки сильный "грейдинг", а 8 bit-ые при таких операциях будут сильно "крашиться". Соответственно, могут появляться разного рода артефакты, чего не хотелось бы. На примере градиента это можно легко увидеть:

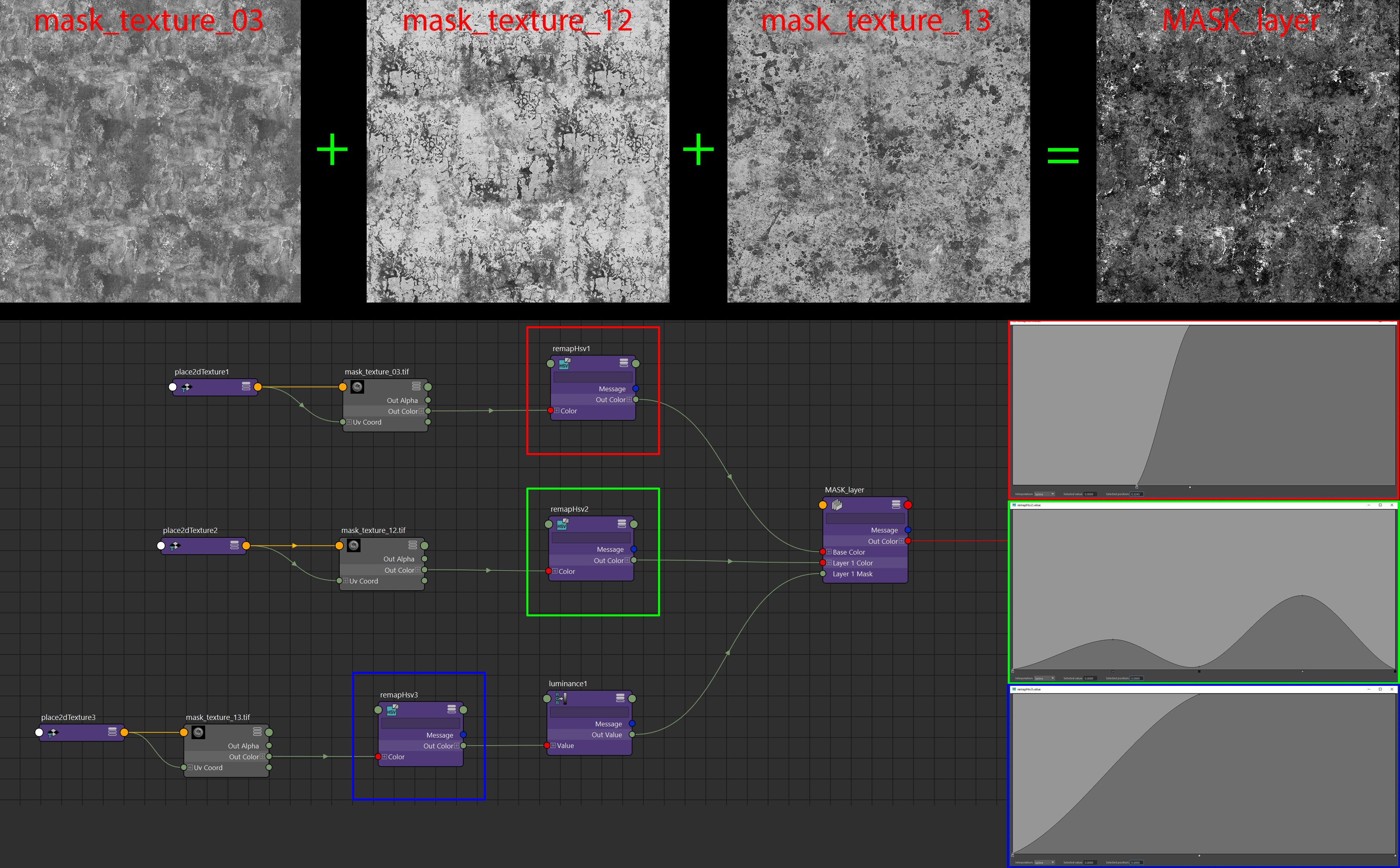

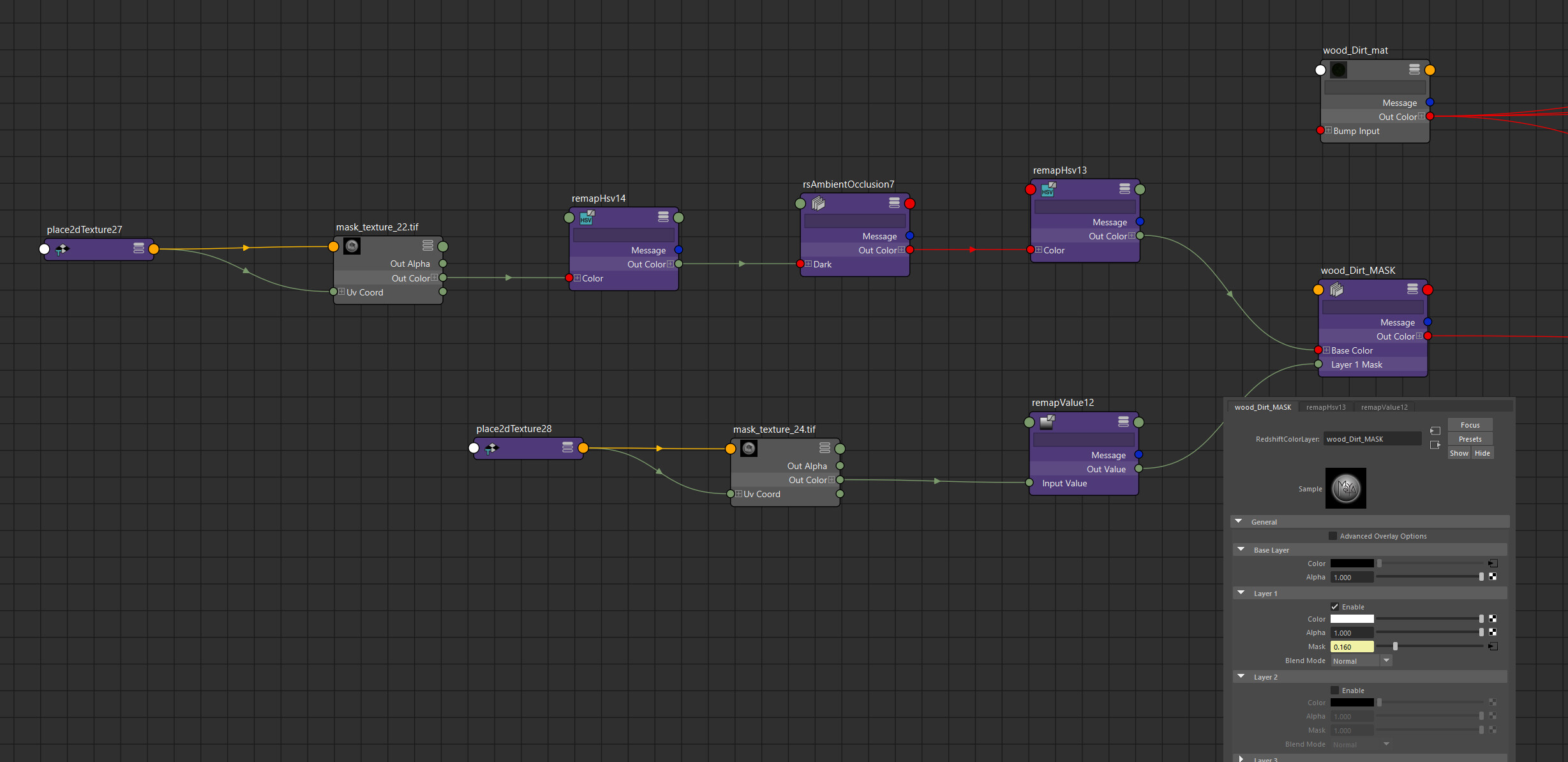

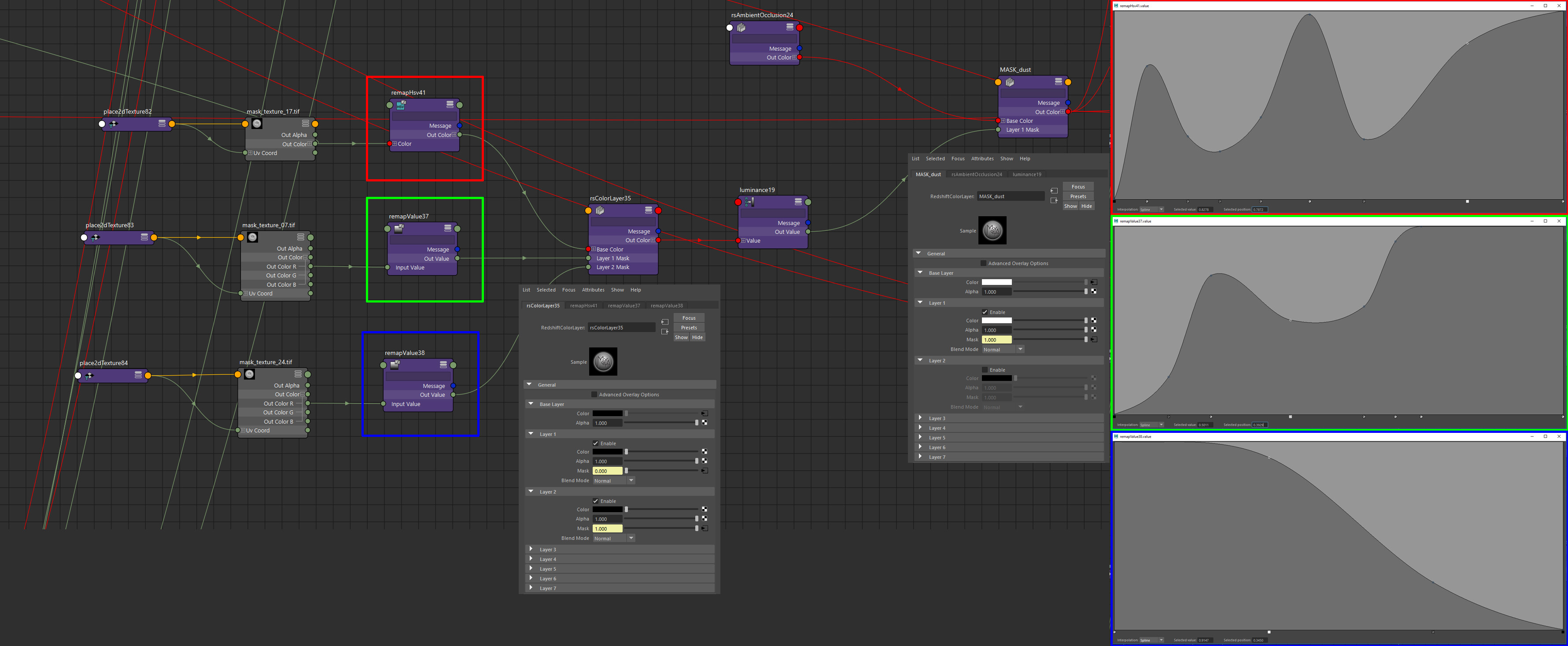

Для смешивания повторяющихся текстур, наверное, прям такого универсального подхода у меня нет, могут идти разные комбинации. Могу смешать 2 текстуры, может понадобиться и одна, а может и шесть миксануть придется. Также это один из способов борьбы с повторениями. При этом микс может комбинироваться с AO, curvature и т.д.. Главное - результат. Вот, собственно говоря, одна из схем, которая может быть в моей работе:
Здесь, через redshift material blender, подбросил шейдер грязи и настроил маску:

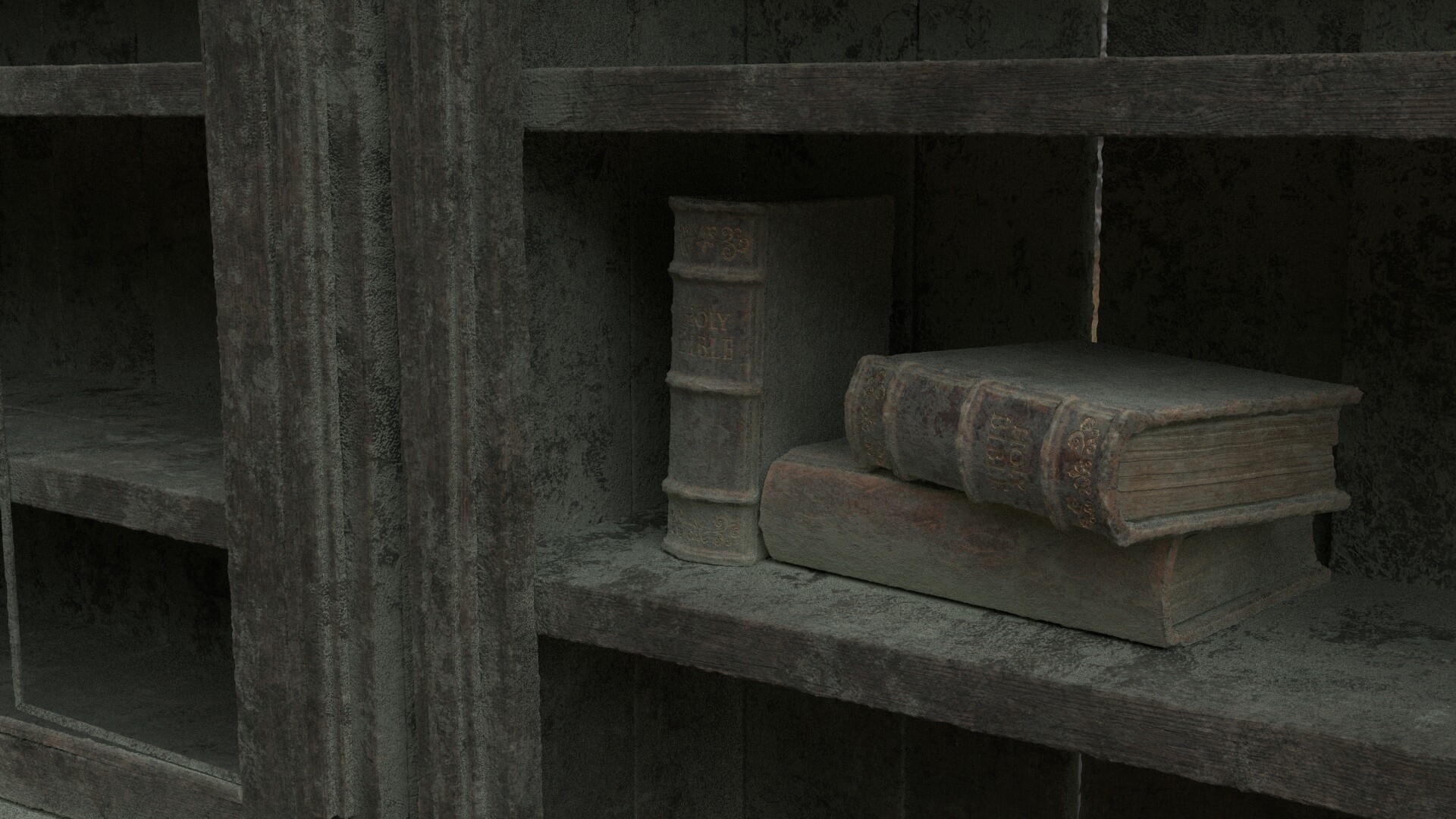

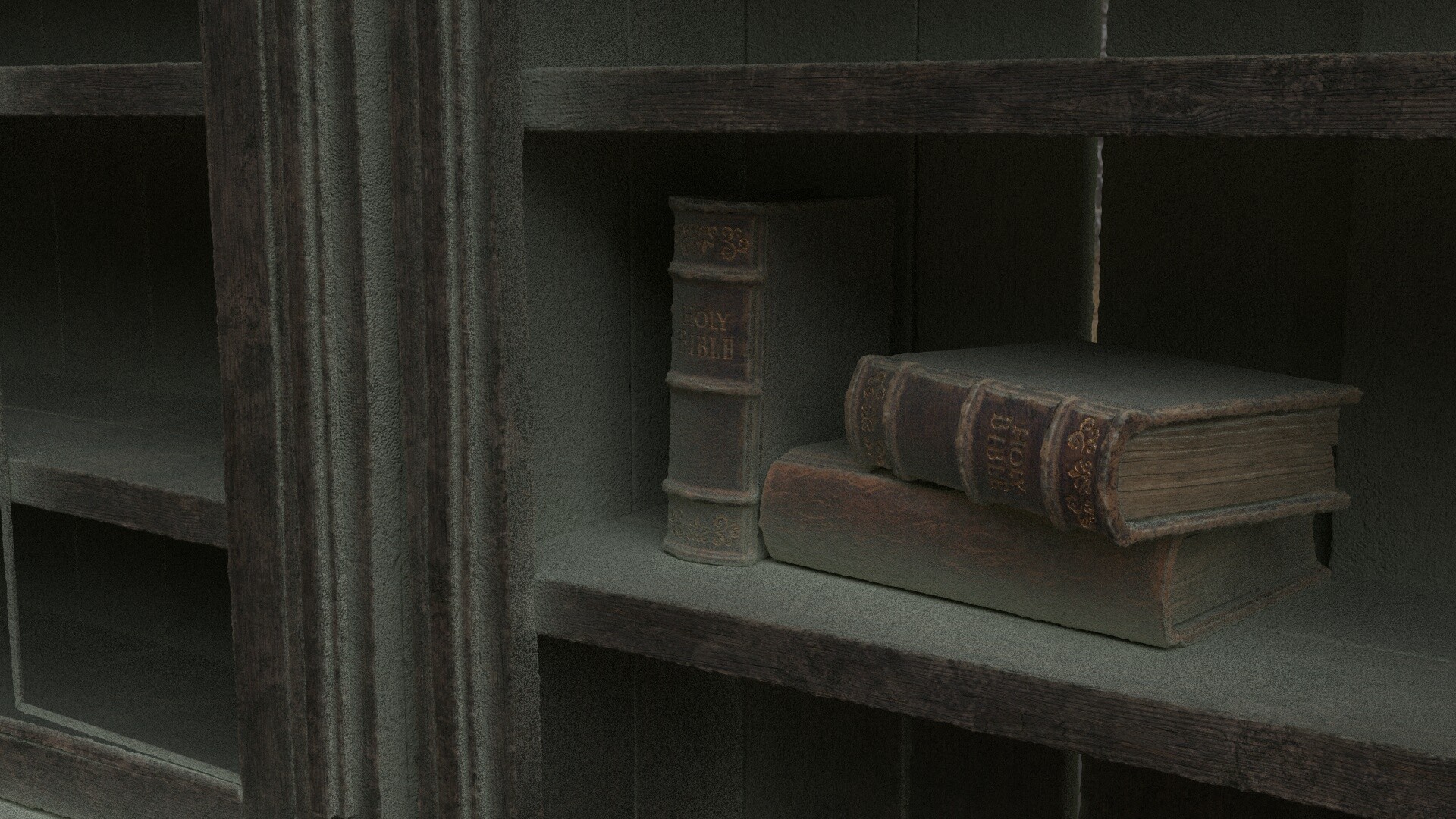

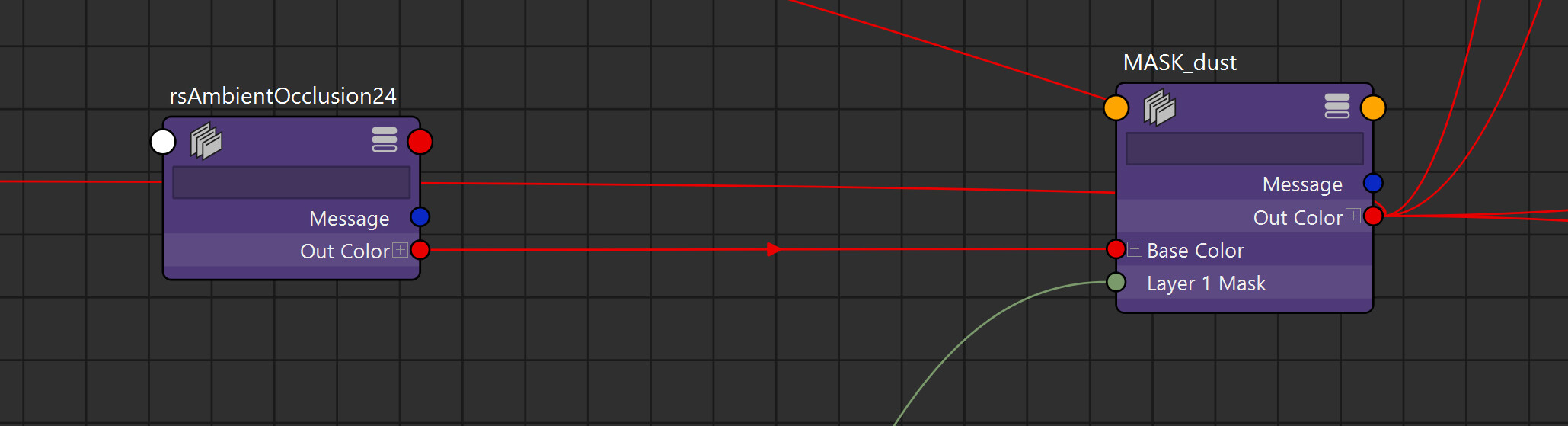

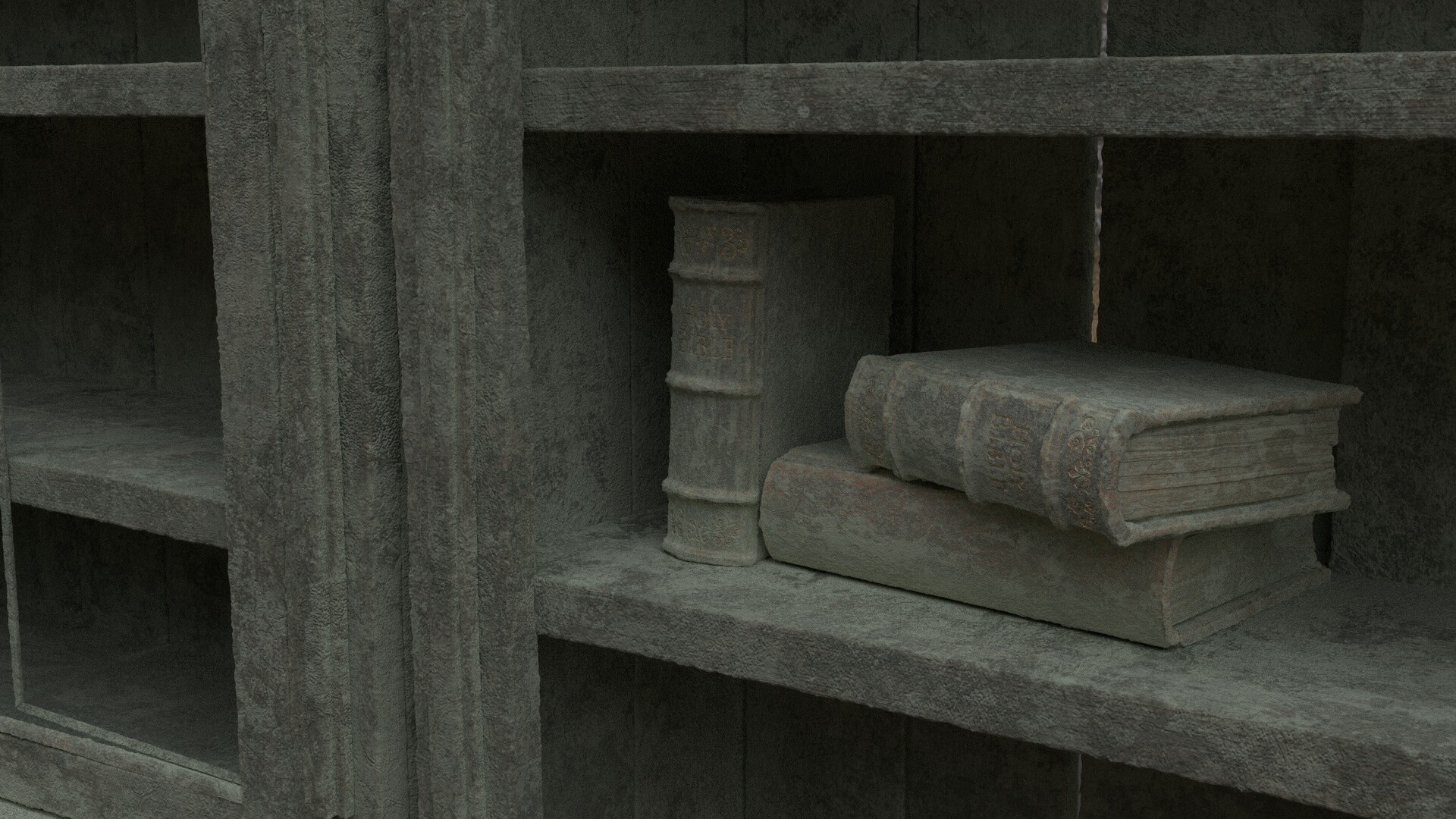

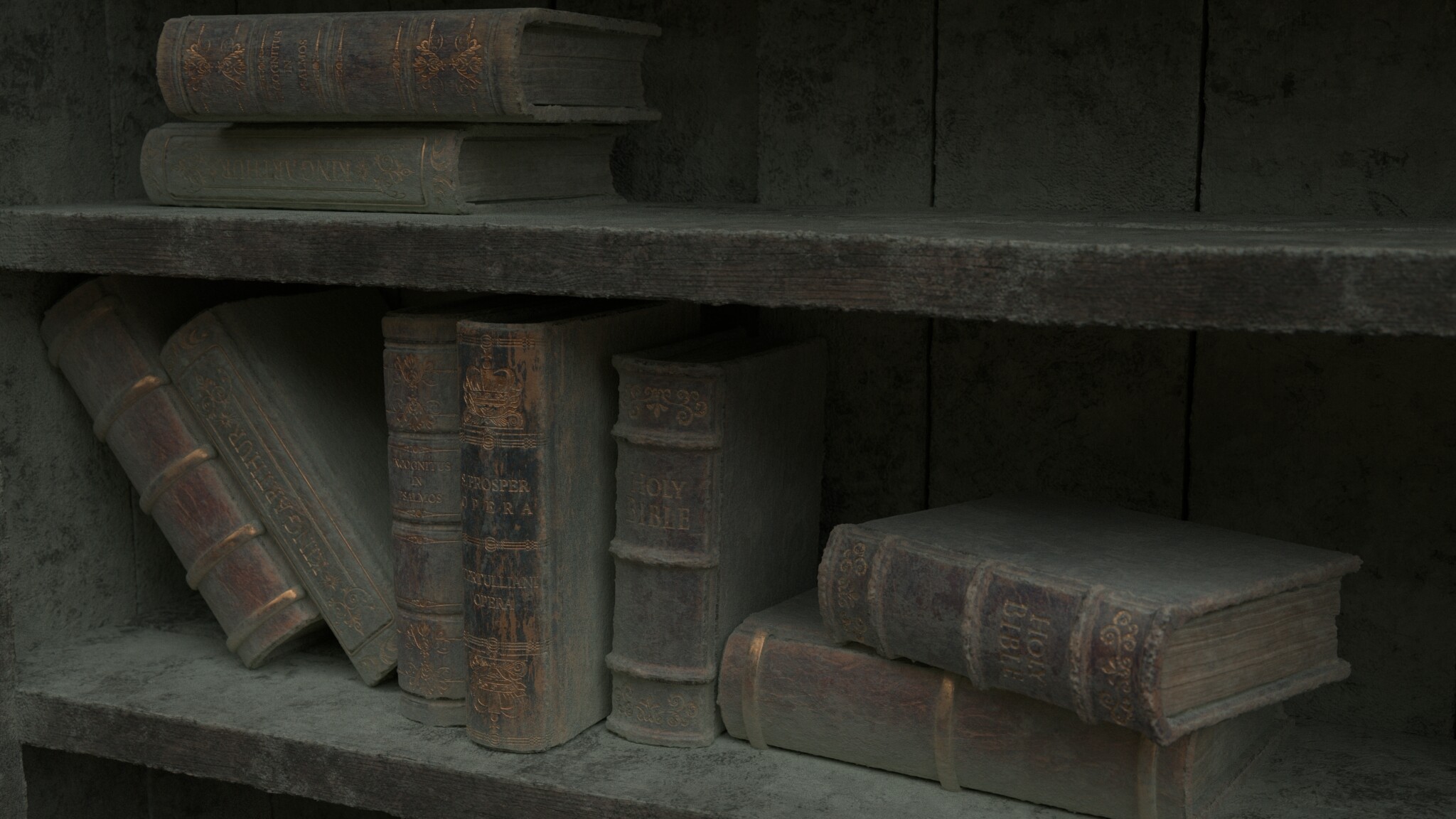

А теперь к пыли: подбросив в маску AO, сразу по ощущениям получил то, что и хотел. Хорошо сработало.

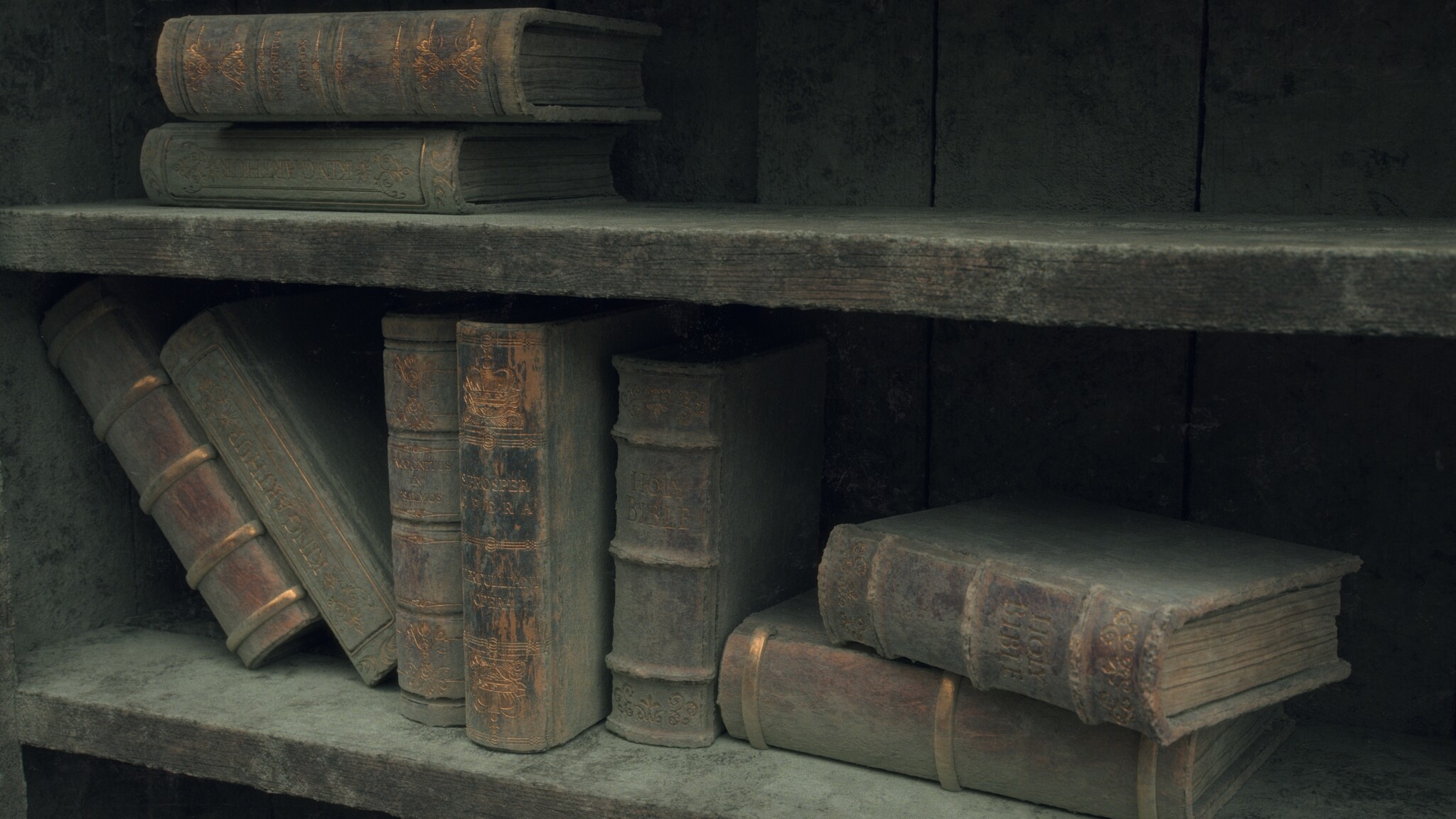

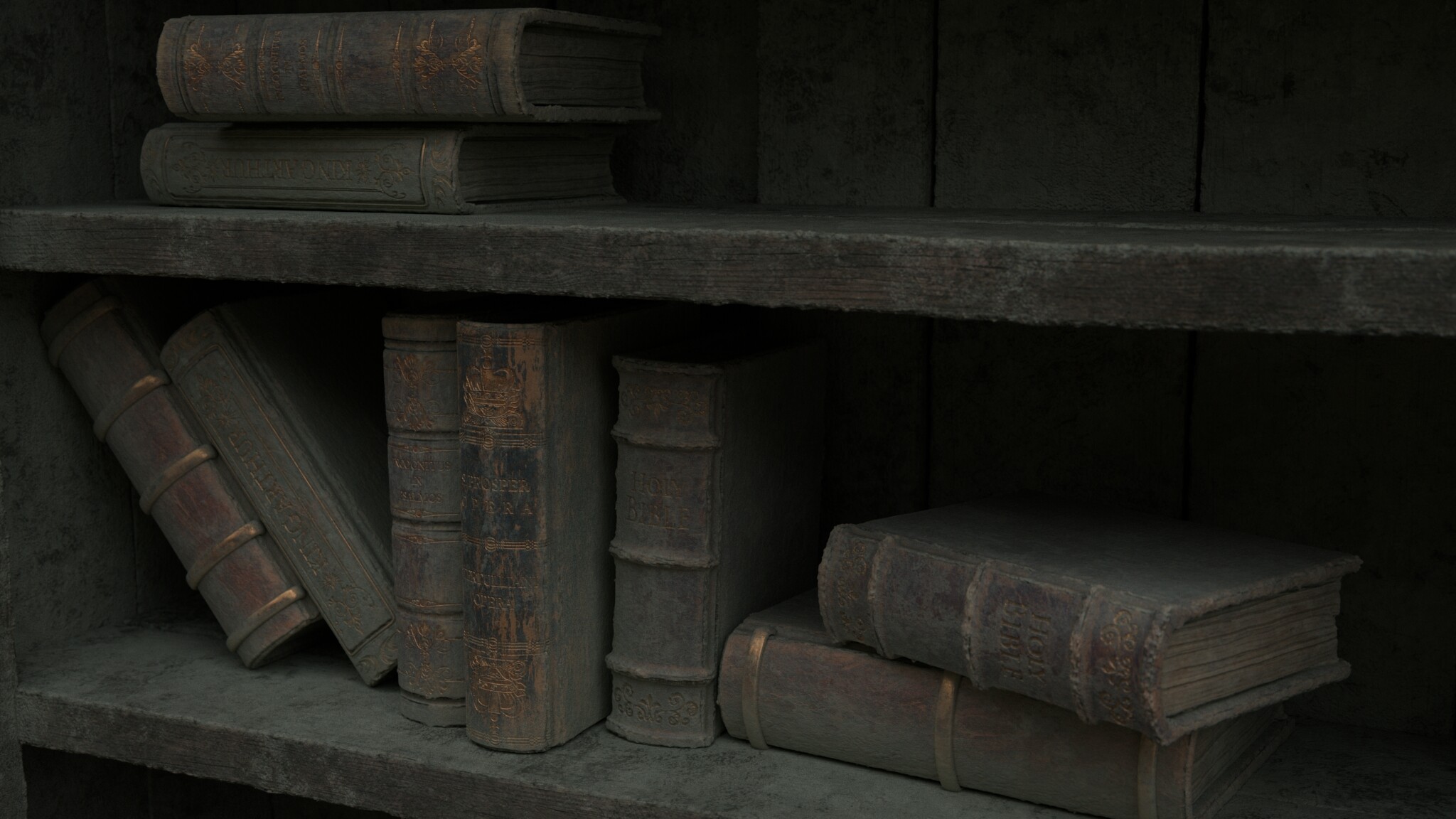

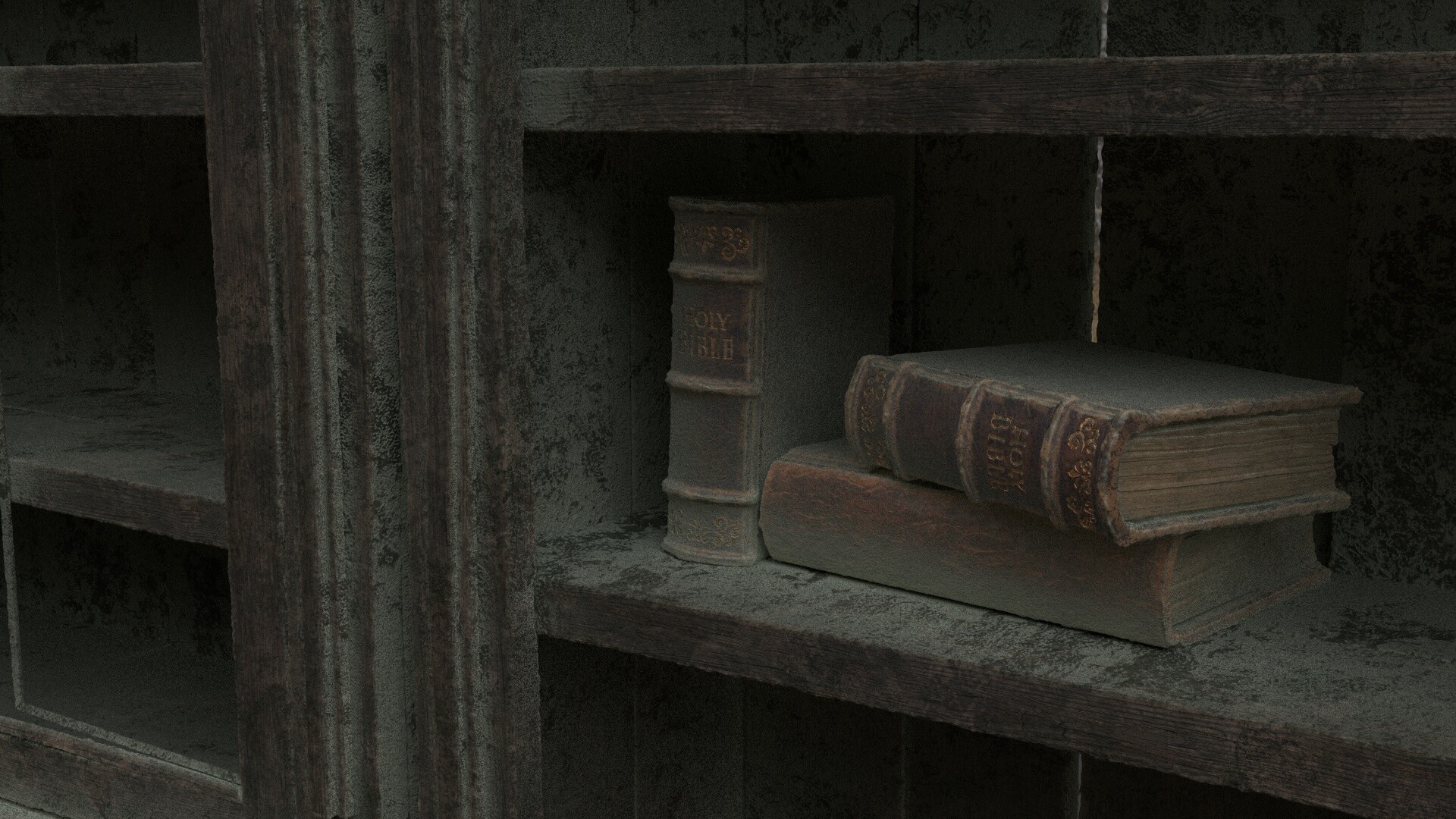

Остается только разнообразить пятнами, так сказать, все это дело:

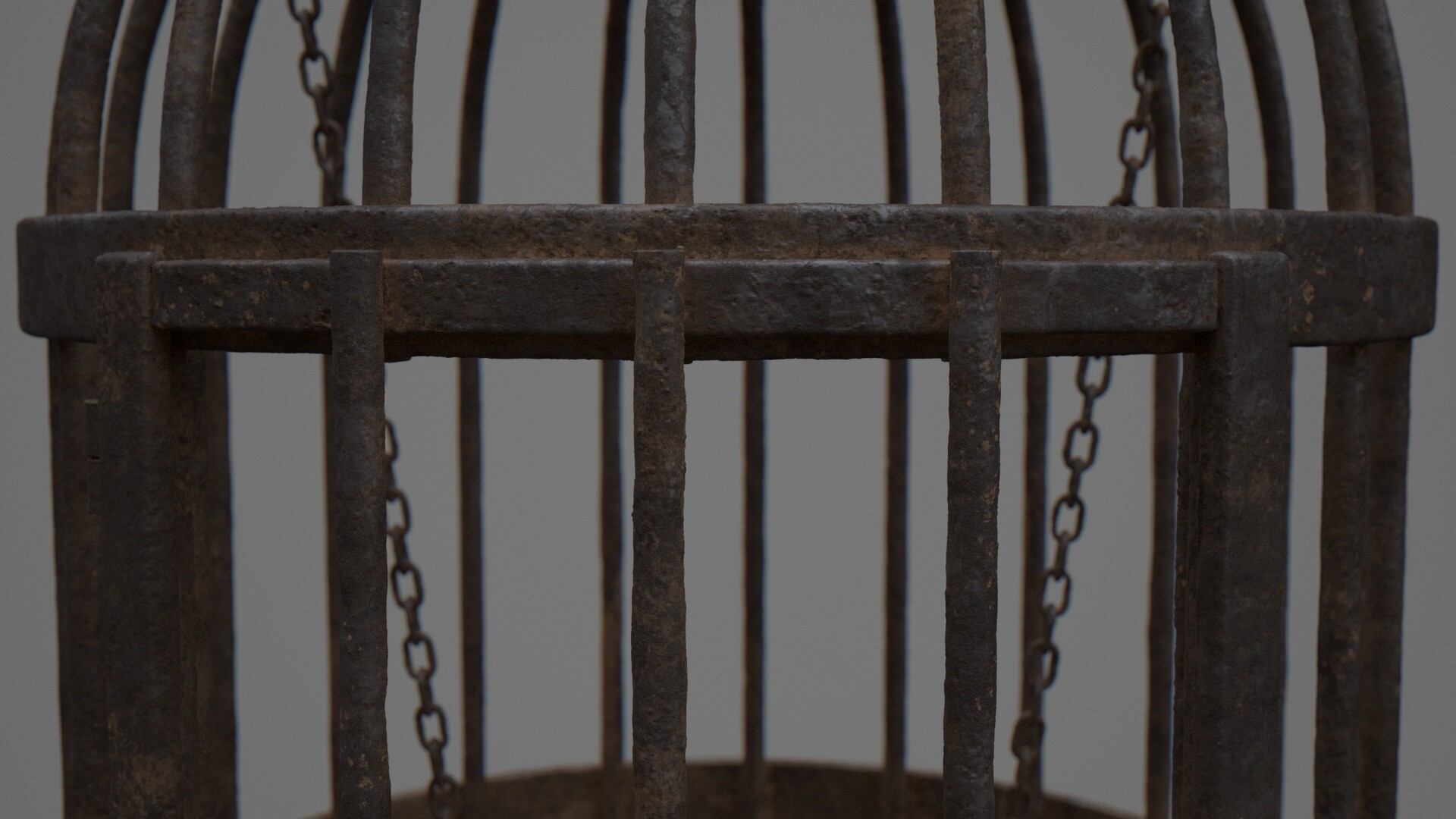

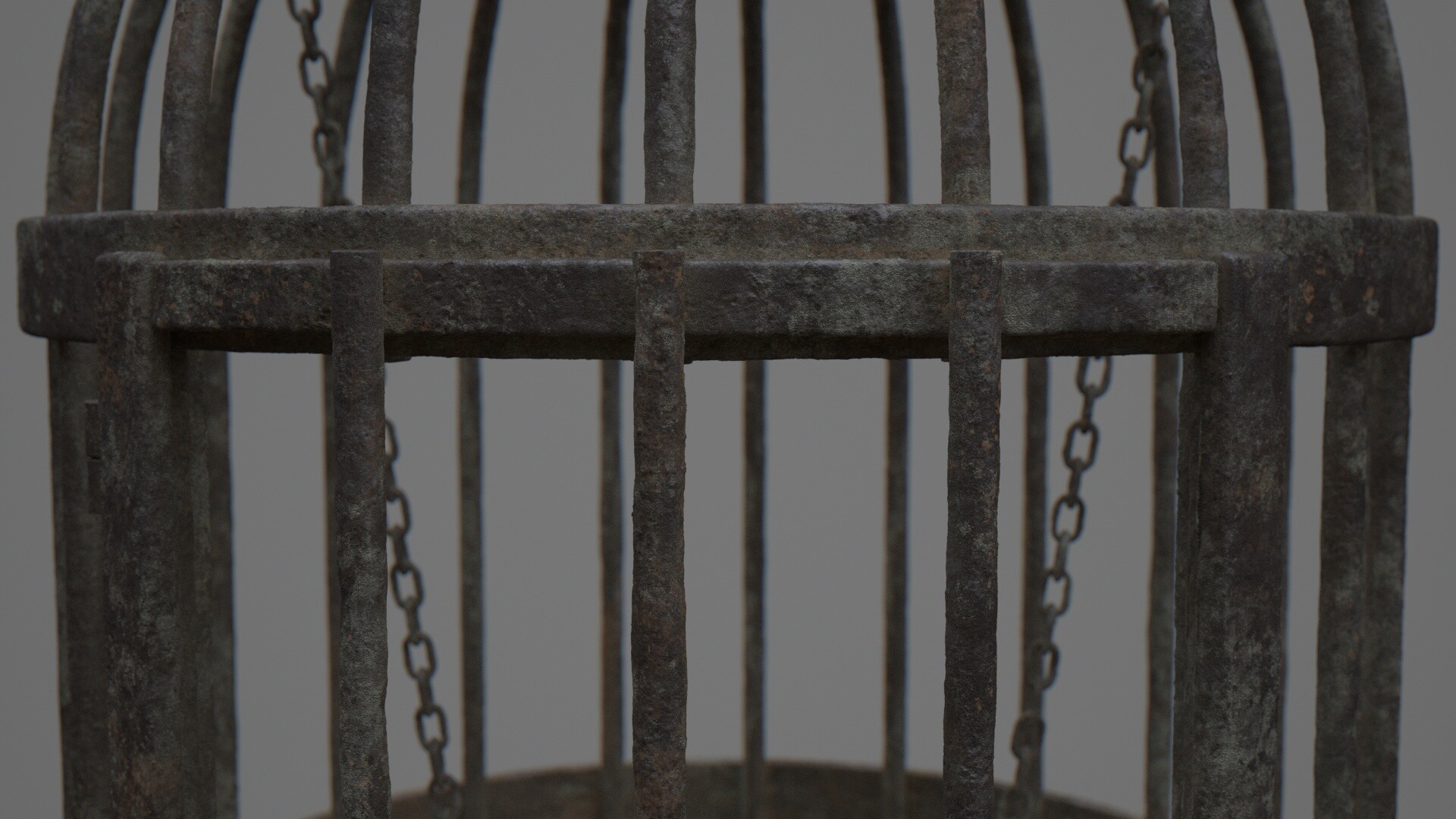

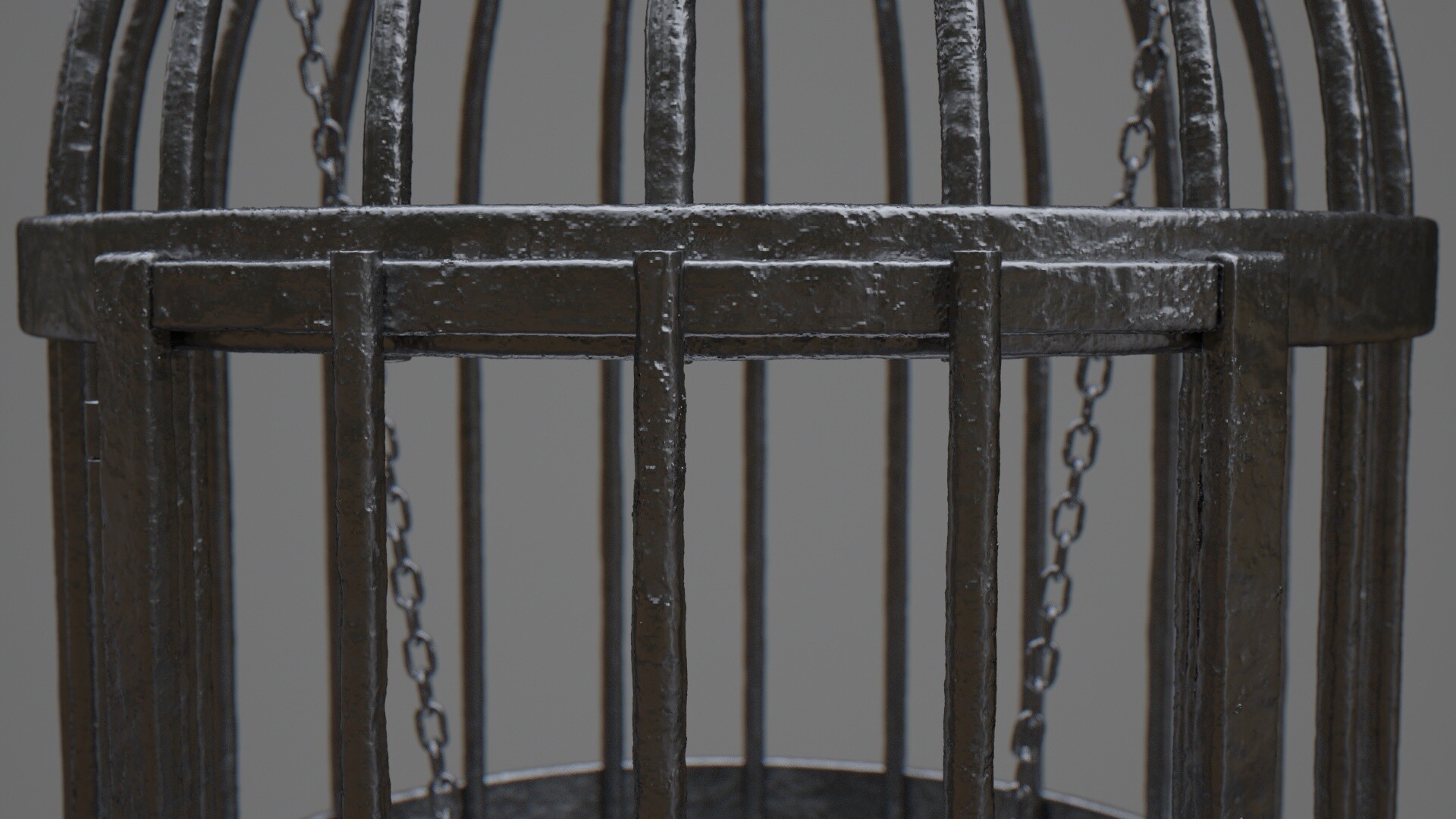

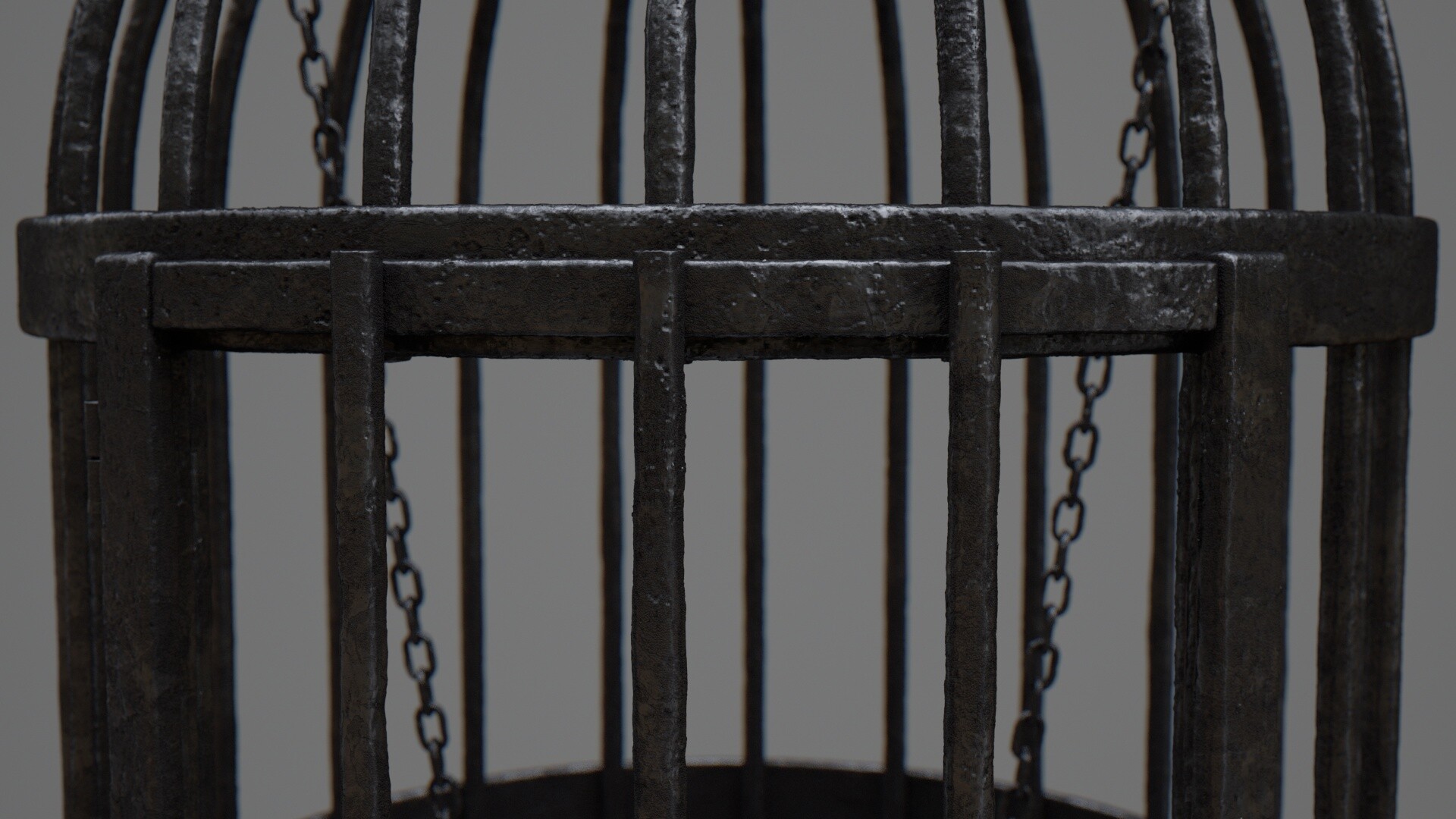

Металл настраивал все по той же схеме, как и остальные материалы: основной материал + материал грязи + материал ржавчины + материал пыли, ну и, конечно же, работа с масками:

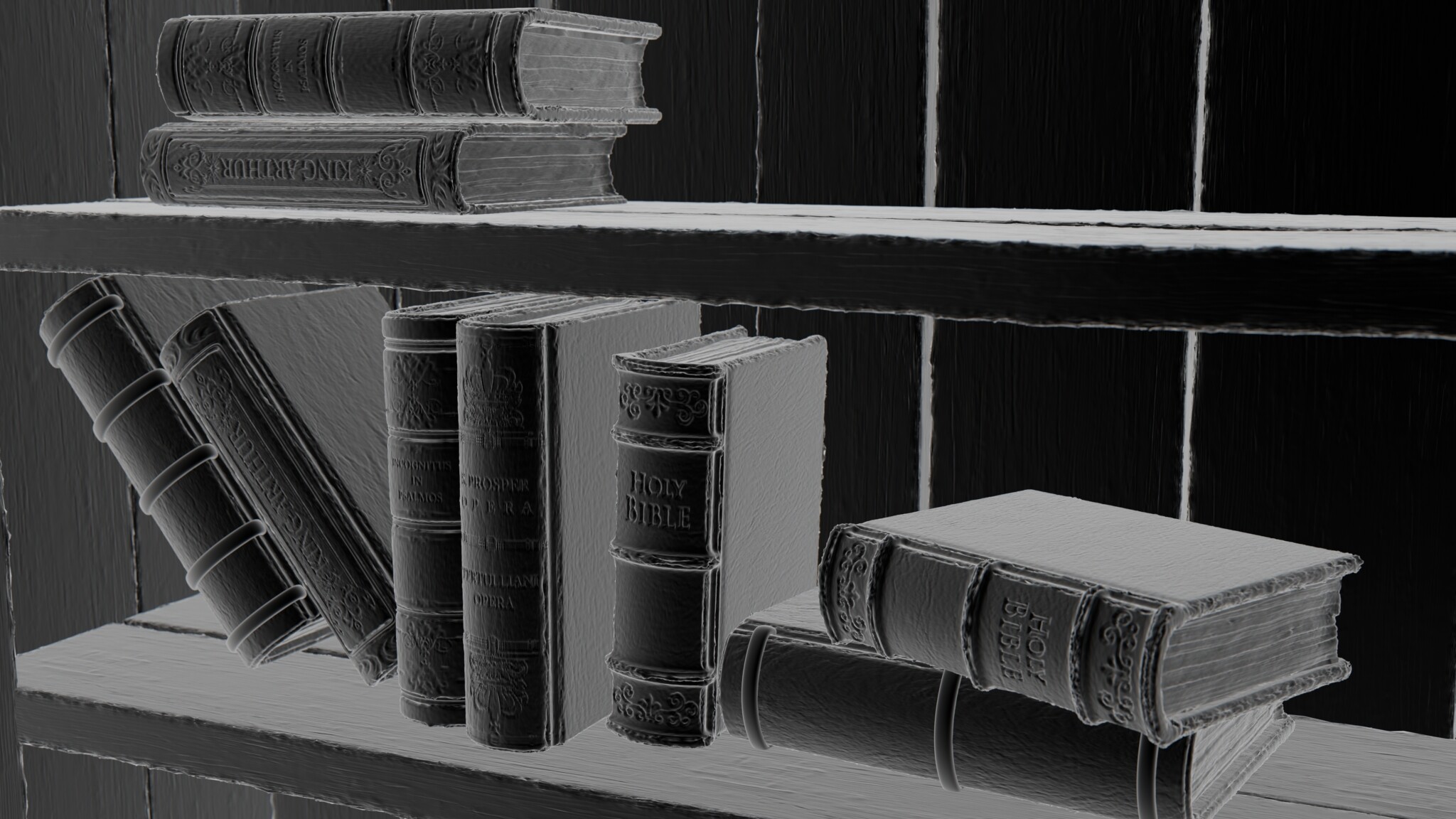

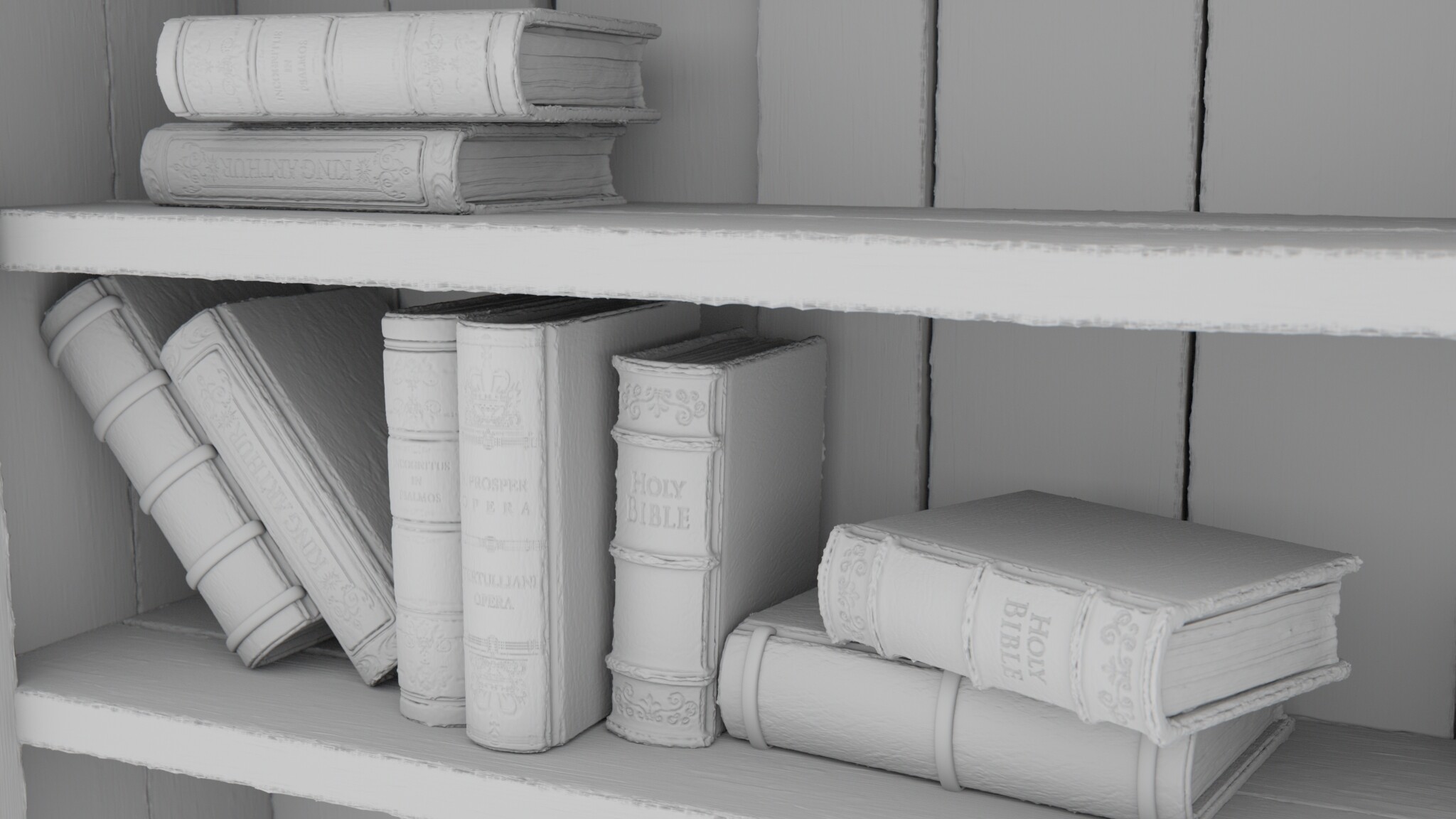

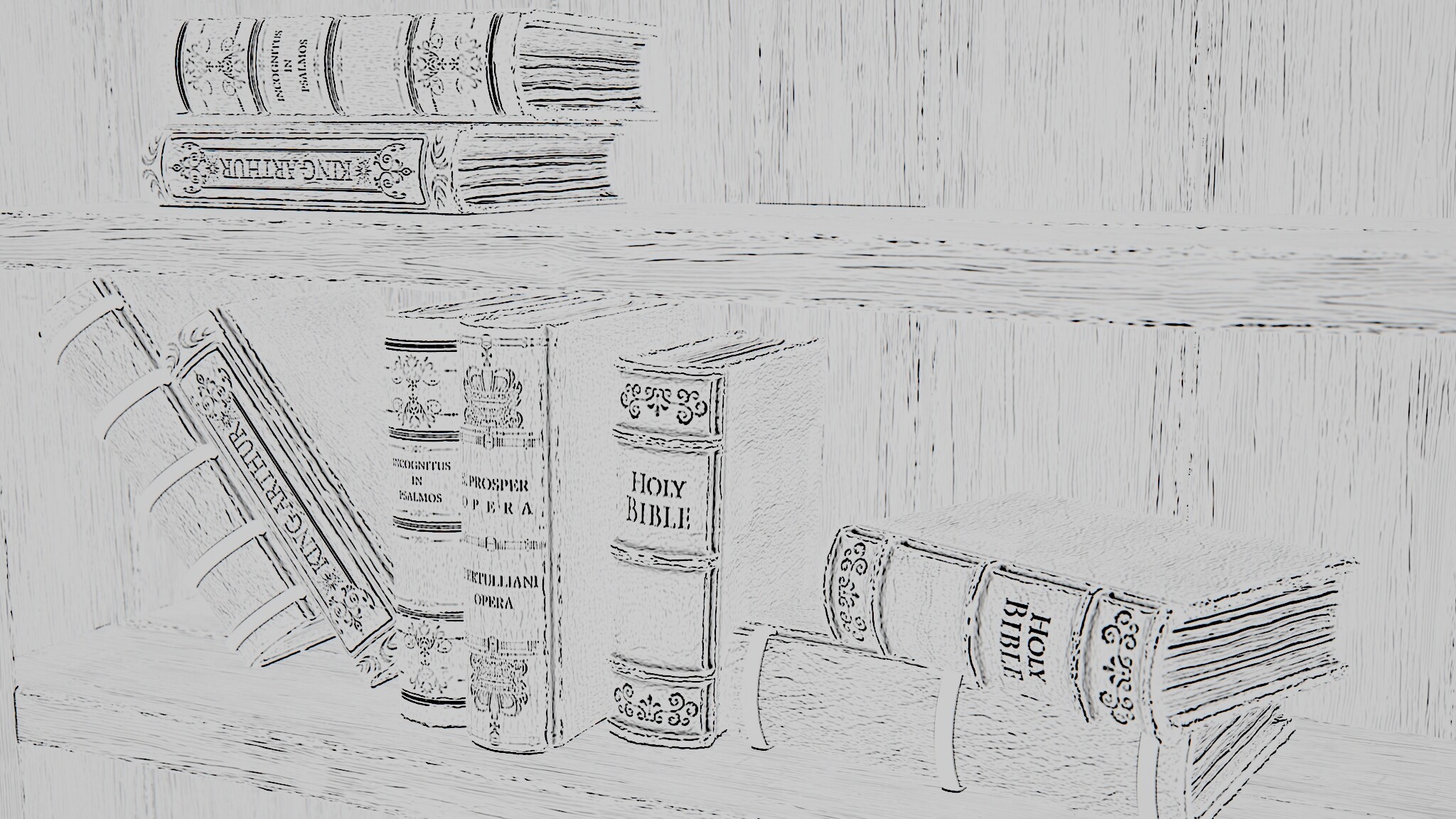

Для освещения использовалась только HDRI. Дополнительно были отсчитаны AO, curvature и facing ratio:
Собственно говоря, их я использовал как маски для "грейдинга на композе":
Как-то так. В этой статье я попытался продемонстрировать один из моих подходов в работе. Я не ставил цели описывать какие-либо параметры, так как есть уже огромное количество статей и уроков на данную тематику. Надеюсь, кому-нибудь оказалась полезной эта статья. Всем спасибо за внимание! Удачи и творческих успехов!
