Обзор новых возможностей V-Ray Adv. 2.0. Часть 2.

Приветствуем вас, уважаемые читатели и пользователи RNDER.RU, представляем вам очередную обзорную статью о системах визуализации. Вашему вниманию представлен обзор о последней версии всемирно-известного инструмента визуализации – V-Ray. Вторая версия V-Ray уже зарекомендовала себя среди профессиональных визуализаторов, хотя все основные и глобальные изменения разработчики внесли именно в ядро визуализатора, но есть и новые инструменты (параметры), позволяющие обеспечить более качественную визуализацию трехмерных моделей.

Немаловажным фактом, является то, что теперь, пользователи Autodesk 3ds Max смогут без проблем переходить на пакет Autodesk Maya и пользоваться привычными инструментами визуализации с V-Ray 2.0 for Maya.

V-Ray 2.0 задал новый стандарт визуализации и производственного конвейера визуализации, включая мощный движок интерактивной визуализации V-Ray RT 2.0 (CPU и GPU версии), художники и технические специалисты получили в свое распоряжение инструмент позволяющий на всех этапах создания освещения, материалов и текстур, отслеживать будущий результат. Движку V-Ray RT CPU и V-Ray RT GPU мы посвятили отдельную статью: GPU-Ускорение в визуализации, часть 2: V-RayRTGPU

В новой серии статей об V-Ray 2.0, мы рассмотрим практически все новые возможности, которые наиболее хорошо продемонстрированы разработчиками и попадаются сразу на глаза пользователям, перешедшим на новую версию. Но если вы еще не решились перейти на новую версию, эта статья поможет вам узнать о новых возможностях и оценить необходимость перевода своего рабочего процесса на новую версию.

Сегодняшняя статья посвящена новым материалам, текстурам и источникам освещения V-Ray 2.0 и изменениям в них. Их не так много, но на наш взгляд с ними стоит познакомиться. Следующая статья, целиком будет посвящена глобальным настройкам визуализатора.



Изменения в материалах V-Ray 2.0

В новой версии V-Ray, пользователи получили новые возможности в материале VRayMtl, новый материал автомобильной краски – VRayCarPaintMtl и новый тип текстуры – VRayMultySubTex.

Рассмотрим новые возможности по порядку, начнем с VRayMtl и нового параметра Dispersion (Дисперсия).

VRayMtl: Дисперсия света средствами V-Ray 2.0

Как известно, многие системы визуализации не включают в своем арсенале возможность визуализации эффекта Дисперсии света (Dispersion) по умолчанию. Например для mental ray необходимо скачивать специальный шейдер, позволяющий реализовать этот эффект в прозрачных/преломляющих средах. Однако в таком движке визуализации как finalRender, поддержка визуализации Дисперсии света, реализована в полной мере. Визуализация Дисперсии света, реализована в ряде unbiased визуализаторов, но, к сожалению, она не реализована в движках V-Ray RT (CPU/GPU) и iray (от mental images).

Но давайте вернемся к Дисперсии света, реализуемой средствами V-Ray 2.0.

Дисперсия нас окружает практически везде, мы её практически не замечаем в обыденной жизни, но самым ярким примером дисперсии является обыкновенная Радуга, появляющаяся после дождя. Свет попадая в среды с определенным индексом преломления, разделяется на различные цвета. Каждая среда обладает своим индексом преломления, поэтому эффект Дисперсии будет различен для разных материалов.

Простая схема эффекта Дисперсии в призме (Опыт Ньютона). Изображение из Wikipedia.

Лучше всего применять дисперсию света при визуализации прозрачных материалов с большим индексом преломления – вода, стекло, хрусталь, алмаз и другие.

В V-Ray 2.0, контроль Дисперсии осуществляется в параметрах материала VRayMtl и глобальных настройках визуализатора – свиток параметров V-Ray:: Caustics. В V-Ray, эффект Дисперсии вычисляется при активном режиме визуализации эффекта каустики.

В обновленной версии VRayMtl добавлен флажок для активации вычислений эффекта Дисперсии в материале и добавлен счетчик вклада этого эффекта.

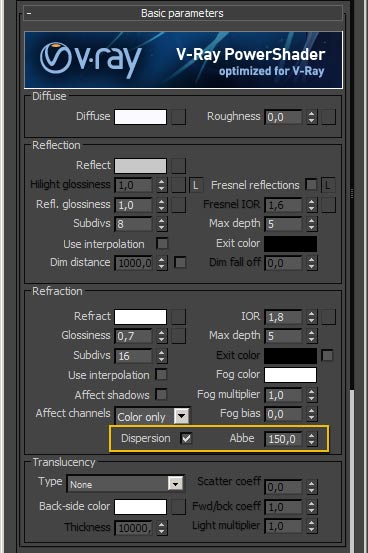

Параметры Dispersion и Abbe в материале VRayMtl и свиток параметров V-Ray:: Caustics в диалоге Render Scene.

Рассмотрим эти параметры по отдельности.

- Dispersion – этот флажок отвечает за возможность расчета дисперсии в материале.

- Abbe – этот параметр отвечает за вклад эффекта Дисперсии света, чем больше значение, тем сильнее и с большей точностью будет проявляться этот эффект. По умолчанию стоит значение 50,0.

Для примера, ниже приведены несколько визуализированных изображений с различными значениями параметра Abbe (50, 100 и 150).

Сцены с примерами:

- vray_dispertion_sample_s002-3_clearglass_f.max

- vray_dispertion_sample_s002-4_bluredglass_f.max

- vray_dispertion_sample_s002-6_f.max

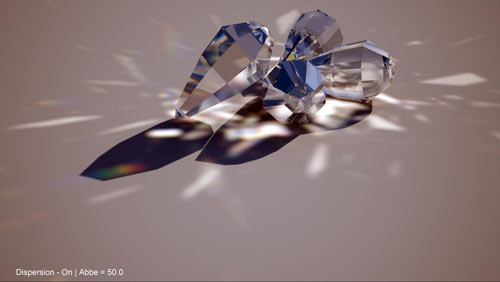

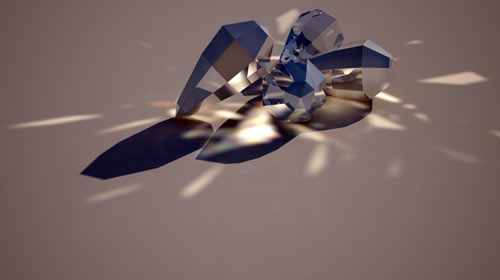

Пример визуализации эффекта Дисперсии в V-Ray 2.0.

Визуализировать эффект Дисперсии света в V-Ray 2.0 можно и в матовых прозрачных поверхностях, эффект будет проявляться не резким рисунком, а наоборот будет более мягким и не таким заметным.

Пример визуализации эффекта Дисперсии с матовым прозрачным материалом.

Вы можете комбинировать различные значения индекса преломления (Index of Refraction) и Abbe, и получать различные результаты эффекта Дисперсии света на разных объектах.

Сцена с примером: vray_dispertion_sample_s002-7_f.max

Пример визуализации эффекта Дисперсии света в различных материалах.

На приведенном выше примере видно, какой результат получается при визуализации материалов с разным индексом преломления (от 1,3 – до 2,14). На верхнем рисунке на нескольких объектах применены материалы с параметром Glossy = 0,7 и Samples = 16, за счет чего материал обладает свойством матовой поверхности.

Как видите, средствами V-Ray можно создать достаточно качественную картинку с дисперсией света. Но в VRayMTL есть ряд других новых параметров, позволяющих произвести настройку материала.



VRayMtl: Новые возможности в параметрах модели затенения BRDF

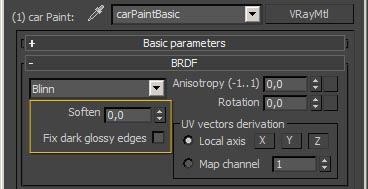

Новые параметры в свитке BRDF в VRayMtl.

В параметрах материала VRayMtl, отвечающих за модель затенения BRDF (Свиток BRDF), внесен ряд новых возможностей обеспечивающих более тонкую настройку свойств материала.

Параметр Soften – Этот параметр, позволяет пользователю контролировать мягкость перехода в зеркальных отражениях (specular reflections) от темных к ярким областям.

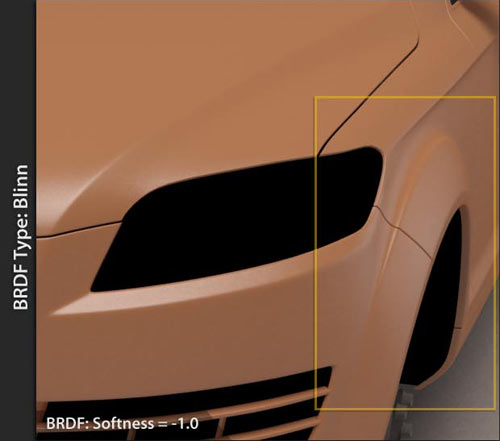

Влияние параметра Softness на свойства материала. Области с наиболее заметным эффектом отмечены прямоугольниками.

На представленной выше иллюстрации, видно, как влияет на финальное изображение параметр Softenss. Визуализация сделана для трех типов модели BRDF – Blinn, Phong и Ward. При повышении значения Softness будут формироваться более мягкие зеркальные отражения, при уменьшении значения Softness, зеркальные отражения становятся более резкими.

Сцена с примером: vray_shader_studio_scn001_rv01.max

Fix dark glossy edges – Включив эту опцию, будут исправлены темные края, которые появляются на объектах с глянцевыми материалами.

Благодаря настройкам этих параметров, вы можете более точно настроить зеркальные отражения в создаваемом вами материале.

Следующей группой параметров подвергшейся изменениям, является свиток Options.



VRayMtl: Новые возможности в группе параметров Options

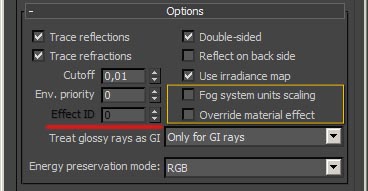

Новые параметры Fog system units scaling, Override material effect и Effect IDв свитке Options материала VrayMtl.

В свитке Options, материала VRayMtl, в версии 2.0 были добавлены три новых параметра.

- Fog system units scaling – Этот параметр включен по умолчанию, ослабление заполняющего цвета становится зависимым от системных единиц. Если, ваша сцена не была смоделирована в реальном масштабе (реальных единицах измерения), вы можете получить нежелательные результаты при визуализации, когда этот параметр включен.

Сцена с примером: vray_shader_fogSystem_scn002_rv01f.max

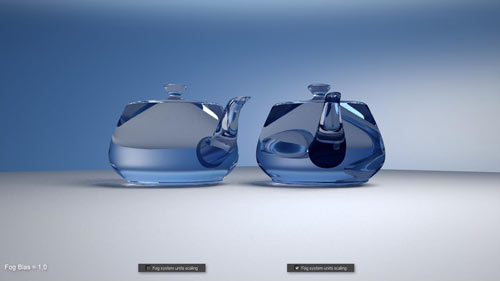

Пример визуализации сцены, когда параметр Fog system units scaling активен и неактивен.

- Override material effect – когда этот параметр активен, в действие вступает перезапись эффекта формируемого материалом.

- Счетчик Effect ID – управляя этим счетчиком, вы можете контролировать то к объекту с каким ID может быть применен эффект.

Как видно из описанных выше новых возможностей VRayMtl, теперь можно более аккуратно настроить создаваемый вами материал. Однако, значительно они не повлияют на большинство создаваемых материалов, но если вы создаете прозрачные материалы или материалы с большим коэффициентом отражения, эти параметры помогут оптимизировать и более точно передать модель затенения.



VRayLightMtl: Новые параметры

Материал VRayLightMtl, чаще всего используется для создания поверхностей излучающих свет, в этом материале во второй версии V-Ray, также были добавлены несколько новых параметров.

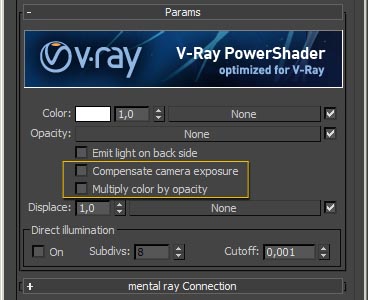

Параметры материала VRayLightMtl.

Принципиально, различий с предыдущей версией 1.5 в нет, добавили небольшую картинку и два новых параметра. Вот эти два параметра, как раз могут помочь при создании более корректного изображения в процессе визуализации.

- Compensate camera exposure – когда этот параметр активен, интенсивность освещения будет скорректирована для компенсации коррекции экспозиции камеры типа VRayPhysicalCamera.

Для примера действия параметра Compensate cemara exposure, мы создали сцену с двумя объектами излучающими свет (с помощью материала VRayLightMtl). Они освещают модель статуэтки.

Сцена с примером: vrayLightMtl_cce_scn002_rv01.max

Сцена, иллюстрирующая пример воздействия новых параметров материала VRayLightMtl.

Шейдеры для объектов с эффектом самосвечения созданы в двух вариантах. Они различаются цветом и активным параметром Compensate cemara exposure. Камера обладает следующими параметрами выдержки, значением диафрагмы и ISO – Shutter speed = 1/120, film speed = 400.0 (ISO), f-number = 8,0.

Визуализация сцены осуществлялась в трех вариантах:

- Первый вариант – визуализация без активного параметра Compensate cemara exposure в материале VRayLightMtl.

- Второй вариант – параметр Compensate cemara exposure активен только в шейдере с красным цветом.

- Третий вариант – параметр Compensate cemara exposure активен для всех шейдеров с материалом VRayLightMtl.

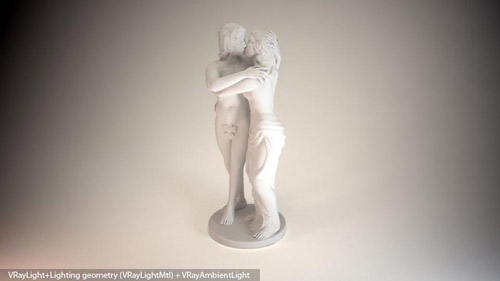

Влияние параметра Compensate camera exposure на освещение в сцене.

Как видно из приведенных выше изображений, эффект компенсации экспозиции камеры действует на увеличение яркости источника света с самосветящимся материалом. Когда этот параметр не активен, изображение визуализируется стандартными методами и обладает яркостью формируемой заданными пользователем параметрами. Если активировать параметр Compensate cemara exposure в одном из шейдеров, та часть сцены что освещается этим шейдером, будет ярче. И последнее изображение, на котором параметр Compensate cemara exposure активен на всех объектах, является полностью освещенным и в нем полностью осуществляется компенсация экспозиции камеры.

- Multiply color by opacity – при активном состоянии, цвет материала самосвечения увеличивается на значение канала непрозрачности карты текстуры.



Новый материал VRayCarPaintMtl

В V-Ray 2.0, разработчики включили новый материал для создания автомобильной краски – VRayCarPaintMtl. Этот материал аналогичен шейдеру CarPaint Shader в системе визуализации mental ray.

С помощью VRayCarPaintMtl вы можете создать практически любой материал для имитации поверхностей окрашенных автомобильной краской. Основные параметры этого материала представлены базовым диффузным цветом, слоем глянцевитости, слоем металлических чешуек  (flakes) и слоем прозрачного покрытия. Параметры материала, позволяют настроить каждый из этих элементов и создать уникальный по всем параметрам материал.

Давайте рассмотрим новый материал более детально.



VRayCarPaintMtl: базовый слой (Base layer)

Благодаря базовому слою, вы может настроить основные параметры диффузного цвета, отражений, глянцевитости и трассировки отражений.

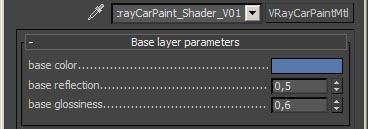

Свиток Base layer parameters материала VRayCarPaintMtl.

Свиток Base layer parameters представлен следующими параметрами:

Base color – диффузный цвет для базового слоя

Base reflection – задается степень отражения в базовом слое. Цвет отражения (reflection color) аналогичен заданному цвету в параметре Base color.

Base glossiness – степень глянцевых отражений базового слоя материала.

Base trace reflections (в ранних версиях V-Ray 2.0) – когда этот параметр отключен, базовый слой визуализируется только с бликами, но не с глянцевыми отражениями.

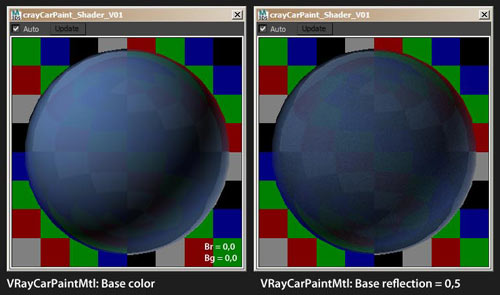

Пример визуализации объекта с VRayCarPaintMtl и различными параметрами Base layer.

Следующий свиток параметров в VRayCarPaintMtl – Flakes Layer.



VRayCarPaintMtl: Слой металлических чешуек краски (Flakes layer)

Слой Flakes, позволяет настроить параметры для имитации микроскопических чешуек находящихся поверхности слоя краски. Обычно эти чешуйки незаметны, в разных типах краски они позволяют имитировать различные свойства отражений формируемых краской.

Параметры Flakes layer в VRayCarPaintMtl

Давайте рассмотрим эти параметры более детально. К каждому из параметров было создано изображение с примером.

Flake color – этот параметр задает цвет металлических чешуек.

Flake glossiness– этот параметр, задет степень глянцевитости чешуек. Не рекомендуется устанавливать это значение выше 0,9. Если вы установите значение больше 0,9, могут появиться артефакты на визуализируемом изображении в областях c объектами, на которые назначен VRayCarPaintMtl.

Пример визуализации материала VRayCarPaintMtl с различными значениями Flake glossiness.

Как видно на приведенной выше иллюстрации, превысив значение 0,9, появились достаточно резкие и заметные черные точки на поверхности с VRayCarPaintMtl. Также, можно заметить, что артефакты проявляются при значении равном 0,0.

Flake orientation – контроль ориентации металлических чешуек в краске, вычисляется по отношению к нормалям поверхности.

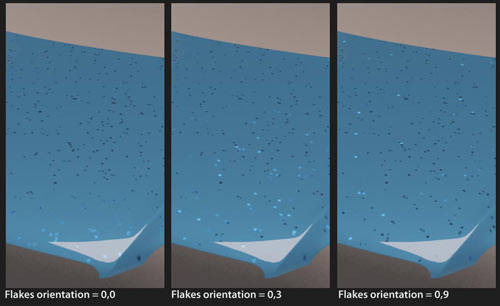

Пример визуализации материала VRayCarPaintMtl с различными значениями Flake orientation.

Когда значение равно 0,0, все чешуйки выравниваются с поверхностью. Когда значение рано 1,0, чешуйки поворачиваются в случайном порядке по отношению к поверхности. Не рекомендуется ставить это значение выше 0,5, это может привести к артефактам, которые можно увидеть на иллюстрации выше.

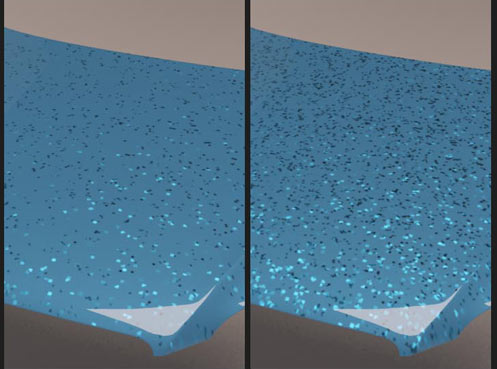

Flake density – этот параметр контролирует плотность металлических чешуек в краске. Меньше значение, создает меньше чешуек, большее значение увеличивает их плотность. Если вы установите значение равное 0,0, материал будет визуализироваться без чешуек.

Пример визуализации материала VRayCarPaintMtl с различными значениями Flake density.

Flake scale – этот параметр отвечает за масштаб структуры чешуек.

Пример визуализации материала VRayCarPaintMtl с различными значениями Flake scale.

Лучшего результата можно добиться за счет уменьшения значения Flake scale, обычно рекомендуется использовать значения до 0,02. Значения до 0,01 позволяют добиться более реалистичного результата.

Flake size – размер чешуек по отношению к расстоянию между ними. Более высокие значения, позволяют создавать больше чешуек, меньшие значения, создают меньше чешуек.

Пример визуализации материала VRayCarPaintMtl с различными значениями Flake size.

Стоит обратить внимание на то, что при увеличении количества чешуек, время визуализации увеличивается.

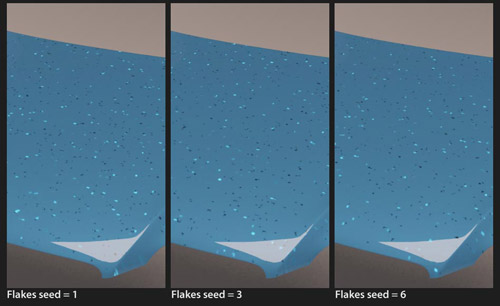

Flake seed – позволяет задать степень случайности в чешуйках. Различные значения создают различные образцы распределения чешуек в материале.

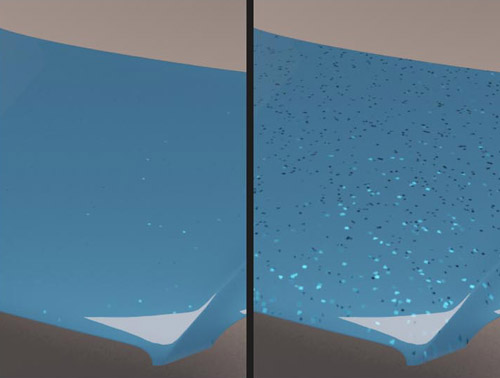

Пример визуализации материала VRayCarPaintMtl с различными значениями Flake seed.

Flake filtering – определяет метод фильтрации металлических чешуек. Выбор метода фильтрации, позволяет уменьшить время визуализации и получить достаточно чистое и корректное изображение.

Пример визуализации материала VRayCarPaintMtl с различными значениями Flake filtering.

На выбор, предоставляется два метода фильтрации чешуек:

- Simple – этот метод работает быстрее, использует меньше памяти, но является менее точным. Он вычисляет среднюю ориентацию чешуек, которые могут изменить вид при визуализации объекта на большом расстоянии.

- Directional – этот метод фильтрации более точен, но при рименеии этого метода, время визуализации увеличивается и используется больше оперативной памяти.

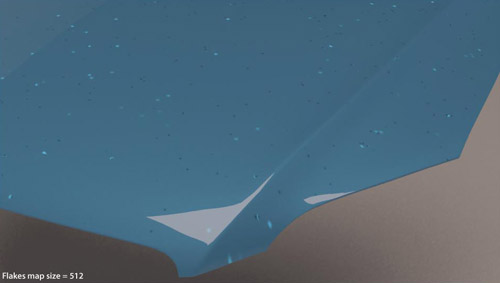

Flake map size – материал VRayCarPaintMtl, создает несколько растровых текстур для генерируемых металлических чешуек в краске. Этот параметр определяет размер растровых карт. Более низкие значения уменьшают объем используемой памяти, но может привести к заметному проявлению растра.

Пример визуализации материала VRayCarPaintMtl с различными значениями Flake map size.

Следует быть осторожнее при настройке этого параметра при использовании Directional метода фильтрации, так как текстуры с большим разрешением могут занимать до 1Гб и выше оперативной памяти.

Flake mapping type – указывает, какой метод проецирования координат будет использован для наложения текстур чешуек. На выбор доступны два метода проецирования координат:

- Explicit UVW channel – чешуйки будут проецироваться в соответствии с указанным каналом UVW координат.

- Triplanar from Object XYZ – материал автоматически вычисляет координаты проецирования в пространстве объекта, основываясь на нормалях поверхности.

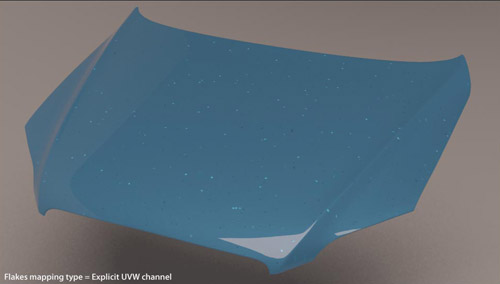

Пример визуализации материала VRayCarPaintMtl с различными значениями Flake mapping type.

Flake map channel – канал проекционных координат для чешуек с уставновленным в режим Explicit UVW channel для Flake mapping type

Flake trace reflections – когда выключен, чешуйки генерируют только зеркальные подсветки, но не вычисляют отражения и не участвуют в трассировке лучей.



VRayCarPaintMtl: Видимый Слой (Clear coat layer)

Параметры Coat layer в VRayCarPaintMtl

Coat color – цвет видимого слоя

Coat strength – сила отражений формируемых видимым слоем, если визуализация осуществляется перпендикулярно видимой плоскости.

Coat glossiness – глянцевитость видимого слоя и отражений

Coat trace reflections – когда выключен, видимый слой позволяет получить только зеркальные подсветки, но без актуальных отражений



VRayCarPaintMtl: Свиток Options

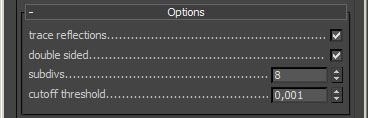

Дополнительные параметры в VRayCarPaintMtl

Trace reflections – когда этот параметр активен, отражения из различных слоев не трассируются (вычисляются только зеркальные подсветки)

Double sided – отвечает за визуализацию двустороннего материала

Subdivs – определяет количество сэмплов (образцов) для формирования глянцевых отражений в различных слоях материала

Cutoff threshold – порог усечения для отражений в различных слоях

Как видите, с помощью VRayCarPaintMtl, вы можете создавать автомобильную краску с любыми параметрами и свойствами, это решение позволяет достаточно быстро осуществить настройку материала и выпустить финальное изображение высокого качества за приемлемый срок.



VRayCarPaintMtl и V-Ray RT 2.0

Сейчас большую популярность набирает интерактивная версия V-Ray 2.0 – V-Ray RT. V-Ray RT, представлен в двух версиях CPU и GPU. При работе с VRayCarPaintMtl, следует быть внимательнее, при выборе движка интерактивного визуализатора. Этот материал поддерживается только CPU версией V-Ray RT. GPU версия, не поддерживает материал VRayCarPaintMtl. Но со временем этот недостаток будет устранен, и в последующих версиях V-Ray RT GPU, вы сможете визуализировать материал автомобильной краски.

Новые текстуры в V-Ray 2.0

В новой версии V-Ray, разработчики добавили три новых типа текстурных карты – VRayMultiSubTex, VRayDistance и VRayGLSL. Наибольший интерес вызывала текстура VRayMultiSubTex. С помощью этой текстуры вы теперь можете просто назначить на одном материале несколько текстур привязанных к определенному Object ID. Эта текстура аналогична стандартному материалу Multi/Sub-Object, но работает только в каналах текстур материала.

Рассмотрим подробнее VRayMultiSubTex.



Новая текстура VRayMultiSubTex

Как упоминалось выше, VRayMultiSubTex, позволяет вам в пределах одного материала, назначить несколько текстур на геометрию с различными Object ID. Достаточно полезной, эта текстура может оказаться при визуализации машин и других объектов, содержащих много наклеек и узоров.

Параметры в VRayMultiSubTex

Рассмотрим параметры текстуры VRayMultiSubTex. Параметры этой текстуры очень похожи на привычный для всех пользователей 3ds Max материал – Multi/Sub Object Material.

- Раскрывающийся список Get ID from, позволяет вам выбрать тип источника данных ID. Вы можете выбрать получение ID с полигонов (Face material ID), и с Object ID.

- Цвет текстуры по умолчанию задается в параметре Default Color.

- Все уникальные текстуры указываются в списке из ID номеров. Вам доступны 20 ID номеров для назначения 20 уникальных текстур.

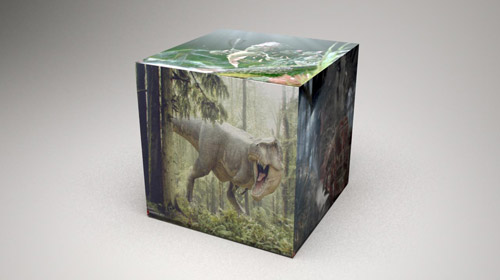

Пример шейдера с VRayMultiSubTex и визуализированное изображение.

Стоит отметить, что вы можете комбинировать текстуры типа VRayMultiSubTex между собой и создавать уникальные многокомпонентные текстуры. Но стоит обратить внимание на то, что придется очень тщательно прорабатывать UVW координаты перед назначением текстурных карт.

Еще один момент, который следует учитывать, у VRayMultiSubTex нет возможности просмотра в окнах проекций всех текстур входящих в ее состав. Поэтому придется воспользоваться тестовыми визуализациями или визуализатором V-Ray RT CPU.



Новая текстура VRayDistanceTex

VRayDistanceTex является специальной процедурной текстурой позволяющей визуализировать объект различными цветами в зависимости от расстояния расположенных по отношению к нему объектов. Объекты указываются в списке объектов, в параметрах текстуры.

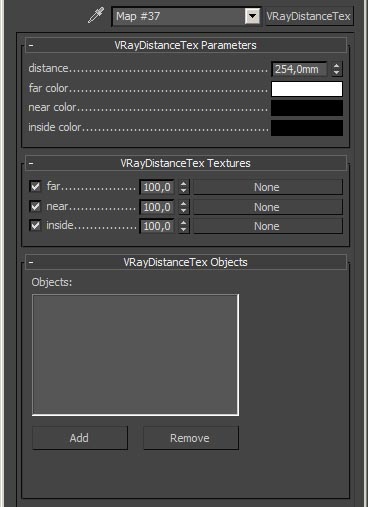

Параметры в VRayDistanceTex



Параметры текстуры VRayDistanceTex расположены в трех свитках – VRayDistanceTex Parameters, VRayDistanceTex Textures и VRayDistanceTex Objects.

Рассмотрим подробнее параметры текстуры:

distance – задает радиус, вне которого все точки окрашиваются в far color

far color – цвет текстуры для точек, которые находятся на расстоянии больше радиуса, в который входят объекты, указанные в списке Objects.

near color – цвет текстуры для точек, которые являются правильными за пределами объекта (ов), указанных в списке Objects. Для точек, которые находятся вне объектов, но не совсем рядом, их цвет будет определяться путем смешивания near color, far color и radius будет служить спад радиуса.

inside color – цвет текстуры для точек, которые являются правильными внутри объекта (ов), указанных в списке. Для точек, которые находятся внутри объектов, но не совсем рядом с ними цвета будет определяться путем смешивания данных из заданных параметров для inside color, far color и radius.

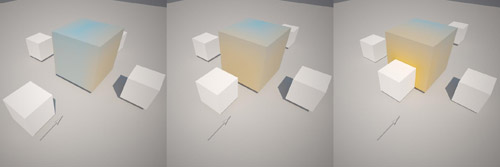

Пример визуализации объекта с материалом содержащим VRayDistanceTex. Чем ближе кубик приближается к большому кубу, цвет меняется от голубого к оранжевому.

параметры far, near и inside для определенных текстур – здесь, вы можете указать, какие текстурные карты будут назначены каждому из параметров far color, near color и inside color. Вы можете настроить степень отображения текстуры.

Список объектов – вы можете добавить объекты, которые будут оказывать влияние на текстуру VRayDistanceTex.

Для примера действия текстуры VRayDistanceTex в анимации, вы можете загрузить небольшой пример – VRayDistanceTex_AnimSample_SQ1.mp4

Благодаря этой текстуре, можно создавать необычные материалы, меняющие свои свойства в зависимости от положения объектов по отношению к объекту с материалом содержащим VRayDistanceTex.



Изменения в текстуре VRayHDRI map.

В V-Ray 2.0 значительно усовершенствованы методы и возможности применения текстур формата HDRI. Обновленная текстура VRayHDRI map, теперь поддерживает различные форматы HDRI и LDR изображений. Теперь, вы можете загружать файлы формата OpenEXR и использовать текстуру типа Tiled OpenEXR. При использовании Tiled OpenEXR текстуры, вы можете указать, какого размера будет текстура и очищать кэш после визуализации, при этом, текстура не загружается полностью, тем самым экономя оперативную память.

Для конвертации изображений в формат Tiled OpenEXR, вы можете воспользоваться инструментом img2tiledexr, доступной во внешних инструментах V-Ray.



Img2tiledexr можно вызвать:

- Для x86 системы: Пуск > Chaos Group > V-Ray Adv for 3dsmax XXXX for x86 > Tools > Image to tiled multiresolution EXR converter

- Для x64 системы: Пуск > Chaos Group > V-Ray Adv for 3dsmax XXXX for x64 > Tools > Image to tiled multiresolution EXR converter

Параметры обновленной текстуры VRayHDRI map.

Обновленная текстура VRayHDRI map, теперь представлена тремя свитками, в которых расположены параметры текстуры. В новой версии были добавлены следующие свитки параметров – Tiled textures options, Coordinates, и Noise.

Рассмотрим параметры текстуры VRayHDRI map:

Свиток Parameters

Bitmap – здесь вы можете указать путь к файлу текстуры. В обновленной текстуре VRayHDRI map, поддерживаются изображения следующих форматов: HDR, EXR, PNG, BMP, TGA, SGI, JPG, PIC, TIF, PSD, VRIMG. Специальный формат данных .IFL описывающий пути к каждому кадру секвенции, также поддерживается.

Изменения в Mapping type – теперь, все режимы проецирования текстур сгруппированы в едином раскрывающемся списке. Практически все типы проецирования координат оставлены без изменений, но тип проецирования ранее известный как Explicit map channel, теперь представлен в виде 3ds Max standard. Все параметры координат для этого типа, выставляются в свитке Coordinates.

Новый параметр Interpolation – с помощью этого параметра, вы можете выбрать, какой тип интерполяции текстуры будет использоваться при визуализации. На выбор предоставлено 4 типа интерполяции:

- Bilinear – значения в изображении интерполируются из четырех пикселей в растровом изображении. Это самый быстрый метод интерполяции, но результат не является точным и могут появиться артефакты, когда текстура используется для перемещения или визуализации Bump

- Bicubic – значения в изображении интерполируются от шестнадцати пикселей в растровом изображении. Это самый медленный метод, но результат выходит точным, с минимальным размытием (blur)

- Biquadratic – значения в изображении интерполируются из девяти пикселей в растровом изображении. Этот метод быстрее, чем Bicubic интерполяция, но изображение может быть сильно размытым

- Default –тип интерполяции выбирается автоматически в зависимости от растрового формата, чтобы соответствовать режиму 3ds Max standard. Для HDR и EXR изображений, рекомендуется использовать интерполяцию по методу Bilinear, и для всех других форматов – Bicubic.

Свиток Tiled texture options

Это новый свиток параметров для текстуры VRayHDRI map, в нем вы можете контролировать размер instance текстур, которые будут подгружаться при визуализации. Следует быть внимательнее, при изменении этого параметра в одной текстуре, он будет изменен для всех текстур VRayHDRI map.

Cache size – размер кэша, используемого для хранения текстур tiled OpenEXR. Размер исчисляется в мегабайтах (Mb). Когда этот кэш будет заполнен, уже отработанные и не используемые части текстуры будут удалены и заменены новыми.

Clear cache on render end – когда этот параметр активен, кэш tiled текстур будет очищаться. Это может быть полезно, если у вас небольшой объем оперативной памяти, но при повторных визуализациях этот параметр лучше не включать.

Свитки Coordinates и Noise аналогичны свиткам в стандартных текстурах 3ds Max. Остальные параметры текстуры VRayHDRI map, остались неизменными с предыдущей версии V-Ray 1.5.

Начиная с V-Ray 2.0, VRayHDRI загружает текстуру перед этапом загрузки геометрии сцены, это необходимо для определения области используемой текстуры. Текстуры, которые не нужны (например, потому, что их материалы не нужны для конкретного вида камеры) не будут загружены.

При использовании текстур формата OpenEXR, рекомендуется включать параметр Filter maps GI в свитке Global Svitches диалога Render Settings.



Новая текстура VRayGLSL

В V-Ray 2.0, появилась новая текстура - VRayGLSL texture. С помощью этой текстуры, вы можете использовать шейдеры GLSL в V-Ray. Эта текстура может быть визуализирована в слоте цвета материала и в материале VRayLightMTL.

Этот тип текстуры является первым этапом в реализации поддержки GLSL в V-Ray. В этой версии шейдеры компилируются в байт-код для программного обеспечения виртуальной машины, который затем интерпретируется. Из-за этого во время интерпретации, GLSL шейдеры возможно будут визуализироваться несколько медленнее, чем V-Ray шейдеры написанные на C + +. В будущих версиях V-Ray, шейдеры будут непосредственно компилироваться в машинный код для более быстрой визуализации.

На текущий момент, текстура V-RayGLSL доступна в Autodesk 3ds Max 2011 и выше.



Изменения в источниках света

Во второй версии V-Ray, источники света не претерпели кардинальных изменений, но был добавлен новый источник света – VrayAmbientLight. Основное назначение этого источника света – применение совместно с Ambient Occlusion и для большего контроля освещения от окружения.

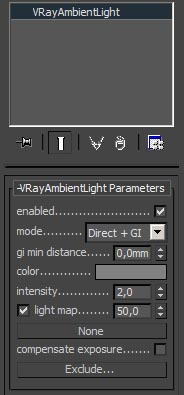

Параметры нового источника света – VRayAmbientLight.

VRayAmbientLight содержит следующие параметры:

enabled – позволяет включать или отключать источник света.

mode – позволяет выбрать режим влияния методов освещения на VRayAmbientLight.

- Direct + GI – будет оказано влияние от прямого и глобального освещения

- Direct Light – будет оказывать влияние только прямое освещение

- GI – будет оказывать влияние на глобальное освещение

gi min distance – указывает расстояние от объектов, при котором не будет оказываться влияние VRayAmbientLight на GI

color – с помощью этого параметра, вы можете указать цвет для VRayAmbientLight. Чем ярче цвет, тем больший вклад будет внесен в сцену.

intensity – интенсивность источника света VRayAmbientLight

light map – позволяет указать текстуру для VRayAmbientLight

compensate exposure – позволяет компенсировать освещение при использовании VRayAmbientLight с VRayPhysicalCamera.

Пример визуализации сцены только с 49732 Автор:
Актуальность: 780
Качество: 713
Суммарный балл: 1493
Выбор Публики
Голосов: 50 оценки

Отзывы посетителей:

аватар

Марк Нафталиев 4 0
Большое спасибо за статью! У меня как раз были проблемы с ментал рэем..
аватар

Dmytro Golub 64 0
забыл самое главное - спасибо за статью! :)
аватар

Dmytro Golub 64 0
Еще немного по отражениям, в ментал материале используется или кривая, или коефф. преломления, соответствено без френеля вирей рендерит "металл" а ментал - кривую bdrf.
Если включить и в ментале, и в вирее френель, то результат идентичен, не забывая корректировать коефф. преломления, ибо значения по умолчанию различаются :).

Мне кажется что с Compensate camera exposure пример не очень. Можно использовать этот параметр при имитировании телевизора - чтобы картинка была видна при рендере как снята, не темнее и не светлее. Еще можно на задний фон кидать, с включением этой опции.
аватар

vvhiteraven 108 0
Полезная статья спасибо. Очень понравилось про то, что можно теперь материал Arch&design использовать. Ребят кто нить тестировал, как он в сцене не замедляет ли рендер?
аватар
  vip
dimson3d 851 0
Ньюсмейкер
Цитирую tabalk:
"Некорректны" утверждения:
1. "Некорректная визуализация шейдера Arch & Design со 100% отражением поверхности."
2. "Тени от прозрачных объектов с шейдером Arch & Design не визуализируются в V-Ray."

В первом случае (и это видно по приведенной картинке) нужно было кривую BDRF править в "прямую" от 1-го до 1-го.
Во втором нужно переключатель ставить в свитке "Advanced Rendering Options" - "Advanced Transparency Options" с "Use Transparent Shadows" на "Refract light and generate Caustic effects" и все рендерится корректно. Автор! Срочно исправить!


Спасибо за замечание и совет, исправили.
аватар

Антон Серов 58 0
Ошибками в статье как бы людей вводите в заблуждение (((
"Некорректны" утверждения:
1. "Некорректная визуализация шейдера Arch & Design со 100% отражением поверхности."
2. "Тени от прозрачных объектов с шейдером Arch & Design не визуализируются в V-Ray."

В первом случае (и это видно по приведенной картинке) нужно было кривую BDRF править в "прямую" от 1-го до 1-го.
Во втором нужно переключатель ставить в свитке "Advanced Rendering Options" - "Advanced Transparency Options" с "Use Transparent Shadows" на "Refract light and generate Caustic effects" и все рендерится корректно. Автор! Срочно исправить!
аватар
  vip
dimson3d 851 0
Ньюсмейкер
Цитирую DiCivert:
Спасибо за статью! =) а где 1 часть? можно ссылку, а то чёт не увидел =(


Тут немного ошиблись со ссылкой при верстке, первая часть была посвящена V-Ray RT.
аватар

SnDel 24 0
Спасибо за статью! =) а где 1 часть? можно ссылку, а то чёт не увидел =(
аватар

Chuvabak 834 0
Здорово !
спасибо за обзор :)

аватар
  vip
Mr.Absinth 920 0
Преподаватель курсов RENDER.RU
Я вот так и не понял как пользоваться BPTracerом. В хелпе он залочен, эффекта не оказывает, что еще за двустороннее трассирование?
аватар

rekkosta 1 0
спасибо
аватар

Bogdan Vitkov 34 0
сорри, статью
аватар

Toer 33 0
лайт материал использовать как основной источник света Гениально надо попробовать ))
аватар
  vip
Paz 471 0
Преподаватель курсов RENDER.RU
Это не урок, в обзорная статья. Нормально написано и файлы прилагаются :) Спасибо. +5
аватар

Bogdan Vitkov 34 0
не считаю урок актуальным, ибо всё это есть в хелпе и все новые фичи попробовали
Зарегистрируйтесь, чтобы добавить комментарий.
Эту страницу просмотрели: 551 уникальных посетителей
