Проблема со сглаживанием в местах выреза
- Автор темы Ser Man
- Дата создания
1. Можно попробовать сделать очень плотную сетку у этой трубы и вырезать пазы булеаном. За счет плотной сетки возможно получиться свести эти артефакты к минимуму который просто не будет уже заметен.

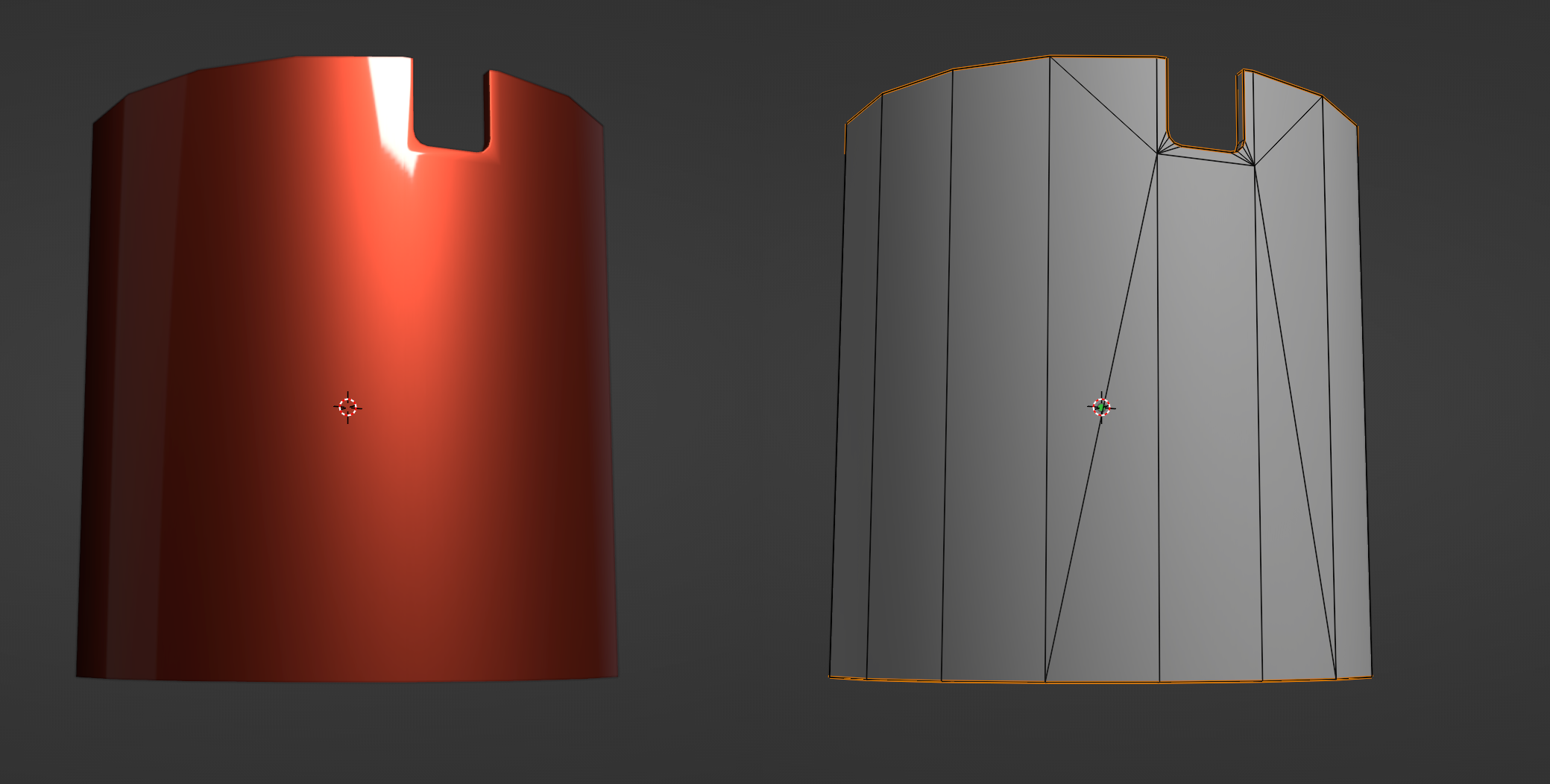

2. Можно попробовать спроецировать на цилиндр без крышек сплайн в виде профиля и удалить ненужное. Затем назначить модификатор Shell и получить трубу с пазом. Я так попробовал, никаких артефактов нет. Правда под последующее сглаживание так не пойдет, при применении турбосмуфа тут же образуются артефакты.
2. Можно попробовать спроецировать на цилиндр без крышек сплайн в виде профиля и удалить ненужное. Затем назначить модификатор Shell и получить трубу с пазом. Я так попробовал, никаких артефактов нет. Правда под последующее сглаживание так не пойдет, при применении турбосмуфа тут же образуются артефакты.
Вложения
Конкретно в этих случаях плотная сетка непозволительна, тк необходима лп модель. Если же взять хп модель с аналогичным вырезом, то артефакты видны даже под turbosmooth.
2й вариант не совсем понял. Имеется ввиду вырез паза с помощью cut по контуру проецируемой фигуры? Если так, то и этот способ не помогает.
2й вариант не совсем понял. Имеется ввиду вырез паза с помощью cut по контуру проецируемой фигуры? Если так, то и этот способ не помогает.
Я делал при помощи ShapeMerge Compound. Все получилось нормально. А если получается ненормально, то нужно выделить все новые точки, включить weld и повышать радиус сваривания пока не останутся только точки на изначальных вертикальных ребрах. Прилагаю сценку макс 2019 с этим методом. Один паз уже сделан, второй подготовлен.
