Параметрическая модель стула

Введение

Этот материал адресуется лицам, использующим или желающим использовать при работе с 3ds Max язык программирования MAXSript.
В параметрической модели имеется взаимосвязь параметров ее различных компонентов. В такой модели изменение значения одного параметра влечет изменения значений связанных с ним параметров модели. Подобные модели широко применяются в САПР. Примером такой модели в 3ds Max может служить объект Biped (двуногий).
3ds Max позволяет создавать параметрические модели посредством связывания параметров, употребления соответствующих контроллеров и модификаторов (преимущественно параметрических), а также за счет создания соответствующего MAXSript-кода, обеспечивающего пересчет модели при изменении значения управляющего параметра.
Рассмотрим параметрическую модель (рис. 1, а), в которой реализуются следующие зависимости:

R = abs(0.25 * H);

spherePosition = conePosition + [0, 0, 1.25 * H],

где
R – радиус сферы;
H – высота конуса;
spherePosition – позиция сферы (координаты ее центра);
conePosition – позиция конуса (координаты центра его основания).

а б

Рис. 1. Параметризованная модель: а – H = 50; б – H = -50

Рассматриваемую модель можно реализовать в 3ds Max несколькими способами. Приведем два из них. В первом употребим контроллеры Float Expression и Position Expression для формирования соответственно первой и второй зависимостей, а во втором – контроллеры Float Script и Position Script.
Создание модели и ее параметризацию средствами контроллеров Float Expression и Position Expression обеспечит следующий код:

delete $*
h = 50
cn = cone radius1:20 radius2:0 height:70 heightSegs:20 sides:24 wireColor:[6, 135, 113]
sph = sphere radius:(0.25 * cn.Height) segs:32 wireColor: [135, 110, 8]
sph.Pos = cn.Pos + [0, 0, 1.25 * cn.Height]
cn.Height.Controller = bezier_float()
fltX = float_expression()
fltX.AddScalarTarget "h" cn.Height.Controller
fltX.SetExpression "abs(0.25 * h)"
sph.Radius.Controller = fltX
--
pstnX = position_expression()
pstnX.AddScalarTarget "h" cn.Height.Controller
pstnX.AddVectorTarget "ps" cn.Position.Controller
pstnX.SetExpression "ps + [0, 0, 1.25 * h]"
sph.Position.Controller = pstnX
animate on (
at time 0f (cn.Height = h; cn.Pos = [0, 0, 0])
at time 50f (cn.Height = -h; cn.Pos = [0, 0, h])
at time 100f (cn.Height = h; cn.Pos = [0, 0, 0])
)
playAnimation()

Порядок действий следующий:

  1. Сцена очищается, и создаются объекты конус и сфера с именами cn и sph соответственно.
  2. После создания контроллера fltX (применяется конструктор float_expression) в контроллере создается скалярная переменная h, зависящая от высоты конуса (метод AddScalarTarget): значение переменной h будет равняться высоте конуса. Предварительно этому параметру (высоте конуса) назначается контроллер Bezier Float, ссылка на который используется в качестве второго параметра метода AddScalarTarget.
  3. Далее задается выражение (метод SetExpression), результат которого возвращает контроллер fltX.
  4. Параметру сферы Radius назначается контроллер fltX.

Теперь изменение высоты конуса, например на вкладке Modify после выбора конуса, приведет к изменению радиуса сферы.
Для управления позицией сферы используется контроллер Position Expression, программируемый в следующем порядке:

  1. После создания контроллера pstnX (применяется конструктор position_expression) в контроллере создаются скалярная переменная h, зависящая от высоты конуса (метод AddScalarTarget), и векторная переменная ps, зависящая от позиции конуса (метод AddVectorTarget). Как и в случае метода AddScalarTarget, вторым параметром метода AddVectorTarget также является ссылка на контроллер (cn.Position.Controller). Значение переменной ps после установления такой связи будет равно значению позиции конуса (величина типа Point3).
  2. Далее задается выражение (метод SetExpression), результат которого возвращает контроллер pstnX.
  3. Свойству сферы Position назначается контроллер pstnX.

Наличие такого контроллера обеспечит надлежащее перемещение сферы при изменении позиции конуса.
Для демонстрации результата в точках 0f, 50f и 100f временной шкалы создаются ключи анимации высоты и позиции конуса.
После запуска программы можно открыть диалог настройки контроллера, например Float Expression (рис. 2), выполнив следующие действия: выбрать примитив Sphere – меню Graph Editors – Track View – Curve Editor – ветвь Objects – Sphere01 – Sphere (Object) – Radius – двойной удар мышью.

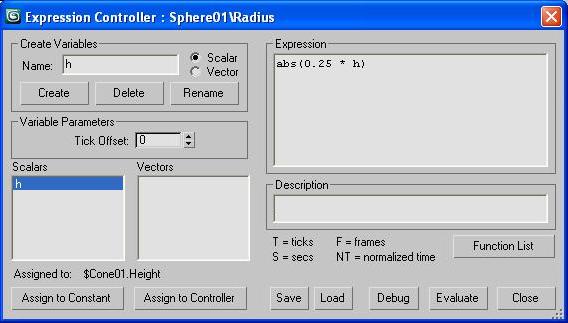

Рис. 2. Диалог настройки контроллера Float Expression

Порядок запуска MAXScript-кода в 3ds Max описан ниже.
Вторая реализация рассматриваемой модели, основанная на контроллерах Float Script и Position Script, поддерживается следующим кодом:

delete $*
h = 50
cn = cone radius1:20 radius2:0 height:70 heightSegs:20 sides:24 wireColor:clr
sph = sphere radius:(0.25 * cn.Height) segs:32 wireColor:clr2
sph.Pos = cn.Pos + [0, 0, 1.25 * cn.Height]
fltS = float_script()
fltS.AddNode "cn2" cn
fltS.Script = "abs(0.25 * cn2.Height)"
sph.Radius.Controller = fltS
--
psS = position_script()
psS.AddNode "cn2" cn
psS.Script = "cn2.Pos + [0, 0, 1.25 * cn2.Height]"
sph.Position.Controller = psS
animate on (
at time 0f (cn.Height = h; cn.Pos = [0, 0, 0])
at time 50f (cn.Height = -h; cn.Pos = [0, 0, h])
at time 100f (cn.Height = h; cn.Pos = [0, 0, 0])
)
playAnimation()

В обоих контроллерах определяется переменная cn2 (метод AddNode), хранящая ссылку на объект конус. Это обеспечивает доступ к свойствам конуса, что и используется соответствующим образом в Script-выражениях контроллеров (свойство Script).
С другими возможностями программного управления моделями 3ds Max можно познакомиться, обратившись, например, к приведенным в конце урока источникам.
Рассмотренную модель можно, разумеется, реализовать интерактивно, без применения MAXScript. Следующая модель такой альтернативы не имеет.

Описание модели стула

В рассматриваемом примере регулируемым параметром является радиус скруглений R между отдельными компонентами модели стула. Изменение радиуса влечет изменение высоты ножек стула, размеров его сиденья и спинки (рис. 3).

а б

Рис. 3. Параметризованный стул: а - R = 5; б - R = 15

Модель имеет следующие характеристики:

  1. Радиус всех скруглений одинаков и изменяется с шагом 1 в диапазоне 5 – 15 единиц.
  2. При пересчете модели сохраняются габариты стула, хранимые глобальными переменными wX, wY и wZ, а также размеры и положение задних ножек стула.
  3. Каркас стула воспроизводится цилиндрами и дугами (примитивы Cylinder и Arc); последние используются для отображения скруглений.
  4. Сиденье и списка стула отображаются посредством примитива Plane (плоскость).
  5. Сиденье отстоит от основания стула на 0.5 * wZ.

MAXScript-реализация модели стула

Параметризация модели выполняется средствами MAXScript. Код, обеспечивающий построение и управление моделью, а также создание и вывод управляющего диалога, имеет следующий вид:

global rlFlt
global clr = [6, 135, 113], clr2 = [135, 110, 8]
global wX = 60.0, wY = 45.0, wZ = 120.0
global arrC = #(), arrRc = #()
--
fn Prps = (
 delete $*
 units.DisplayType = #Generic
 units.SystemType = #Inches
 viewport.SetLayout #layout_4
 viewport.ActiveViewport = 4
 max vpt persp user
 viewport.SetGridVisibility 4 false
 max tool zoomExtents
 backgroundColor = color 200 200 200
)
--
fn fndPs R wX wY wZ &arrPs = (
 x = 0.5 * wX
 y = 0.5 * wY
 vY = [0, wY, 0]
 wZ2 = 0.5 * wZ
 p1 = [-x, -y, 0]; p2 = p1 + vY
 p3 = [x, -y, 0]; p4 = p3 + vY
 p5 = [0, -y, wZ2]; p6 = p5 + vY
 p7 = [x, -y, 0.75 * wZ]; p8 = p7 + vY
 p9 = [x + 2 * R, 0, wZ]
 p10 = [-x, -y, wZ2 - R]
 p11 = [x, -y, wZ2 + R]
 arrPs = #(p1, p2, p3, p4, p5, p6, p7, p8, p9, p10, p11)
 for k = 1 to 2 do arrC[k].Height = wZ2 - R
 for k = 5 to 6 do arrC[k].Height = wX - 2 * R
 for k = 7 to 8 do arrC[k].Height = wZ2 - 2 * R
 arrC[9].Height = wY - 2 * R
)
--
fn fndPs2 R wX wY wZ &arrPs2 = (
 x = 0.5 * wX
 y = 0.5 * wY
 vY = [0, wY, 0]
 wZ2 = wZ / 2
 pc1 = [-x + R, -y, wZ2 - R]; pc2 = pc1 + vY
 pc3 = [x - R, -y, wZ2 + R]; pc4 = pc3 + vY
 pc5 = [x + R, -y, wZ - R]; pc6 = pc5 + vY
 pc7 = [x + R, -y + R, wZ]; pc8 = pc7 + [0, wY - 2 * R, 0]
 arrPs2 = #(pc1, pc2, pc3, pc4, pc5, pc6, pc7, pc8)
)
--
fn mkChr R wX wY wZ = (
 Prps()
 arrC = for k = 1 to 11 collect cylinder wireColor:clr2 radius:2
 arrPs = #()
 arrPs2 = #()
 fndPs R wX wY wZ &arrPs
 fndPs2 R wX wY wZ &arrPs2
 arrC[3].Height = arrC[4].Height = sqrt ((0.5 * wX)^2 + (0.5 * wZ)^2)
 for k = 10 to 11 do arrC[k].Height = wY
 for k = 5 to 9 do arrC[k].Pivot = [0, 0, 0.5 * arrC[k].Height]
 for k = 1 to 11 do arrC[k].Pos = arrPs[k]
 for k = 3 to 4 do rotate arrC[k] -(atan (1.0 * wX / wZ)) [0, 1, 0]
 for k = 5 to 6 do rotate arrC[k] 90 [0, 1, 0]
 for k = 9 to 11 do rotate arrC[k] -90 [1, 0, 0]
 rc = arc radius:R from:0 to:90 pie:off reverse:off pos:[0, 0, 0] \
  rotation:(quat -0.5 0.5 -0.5 -0.5) wireColor:clr2 \
  render_renderable:on render_displayRenderMesh:on render_useViewportSettings:off \
  render_mapcoords:on render_displayRenderSettings:off render_viewport_thickness:4.0 \
  render_thickness:4.0
 arrRc = for k = 1 to 7 collect copy rc
 arrRc.WireColor = clr2
 arrRc[6].Rotation = quat 0 0 -0.707107 0.707107
 arrRc[7].Rotation = quat 0 0 0 1
 insertItem rc arrRc 1
 arrNg = #(0, 0, 180, 180, 0, 0, 0, 0)
 for k = 1 to 8 do (
  rotate arrRc[k] arrNg[k] [0, 1, 0]
  arrRc[k].Pos = arrPs2[k]
 )
 max tool zoomExtents
 global pln = plane length:wY width:(wX - R) lengthSegs:1 widthSegs:1 \
  pos:[0, 0, wZ / 2] wireColor:clr
 p = arrPs[7]; p[2] = 0
 global pln2 = plane length:wY width:(wZ / 2 - 2 * R) lengthSegs:1 widthSegs:1 \
  pos:p wireColor:clr
 rotate pln2 -90 [0, 1, 0]
)
--
fn chgChr R wX wY wZ = (
 for k = 1 to 2 do arrC[k].Height = 0.5 * wZ - R
 for k = 5 to 6 do arrC[k].Scale = [1, 1, (wX - 2 * R) / arrC[5].Height]
 for k = 7 to 8 do arrC[k].Scale = [1, 1, (0.5 * wZ - 2 * R) / arrC[7].Height]
 arrC[9].Scale = [1, 1, (wY - 2 * R) / arrC[9].Height]
 arrC[9].Pos = [0.5 * wX + 2 * R, 0, wZ]
 arrC[10].Pos = [-0.5 * wX, -0.5 * wY, 0.5 * wZ - R]
 arrC[11].Pos = [0.5 * wX, -0.5 * wY, 0.5 * wZ + R]
 arrPs2 = #()
 fndPs2 R wX wY wZ &arrPs2
 for k = 1 to 8 do arrRc[k].Pos = arrPs2[k]
 arrRc.Radius = R
 pln.Width = wX - 2 * R
 pln2.Width = 0.5 * wZ - 2 * R
)
--
rollout rChr "Chair" width:120 height:100 (
 spinner spnR "R " pos:[15,5] width:100 height:20 range:[5,15,1] type:#integer
 colorPicker theClr "Color " pos:[15,30] width:100 height:20 color:clr modal:true
 button btnNmt "Animation" pos:[15,55] width:100 height:20 toolTip:"Play animation"
 button btnCls "Close" pos:[15,80] width:100 height:20 toolTip:"Close Dialog"
 on spnR changed val do chgChr val wX wY wZ
 on theClr changed newClr do (
  clr = newClr
  pln.WireColor = newClr
  pln2.WireColor = newClr
 )
 on btnNmt pressed do (
  animationRange = interval 0f 100f
  timeConfiguration.PlaybackLoop = false
  with redraw off (
   animate on (
    at time 0f chgChr spnR.Range[1] wX wY wZ
    at time 50f chgChr spnR.Range[2] wX wY wZ
    at time 100f chgChr 10 wX wY wZ
   )
  )
  max tool zoomExtents
  playAnimation()
  with redraw off (
   sliderTime = 0f
   chgChr 10 wX wY wZ
  )
  spnR.Value = 10
 )
 on btnCls pressed do closeRolloutFloater rlFlt
)
--
function opnRlFlt = (
 if rlFlt != undefined then closeRolloutFloater rlFlt
 rlFlt = newRolloutFloater "Chair" (rChr.Width + 35) (rChr.Height + 35) 50 50
 addRollout rChr rlFlt rolledUp:false
 rChr.spnR.Value = 10
)
--
mkChr 10 wX wY wZ
opnRlFlt()

Запуск программы

Запуск программы выполняется в 3ds Max в следующем порядке:

  1. Открыть редактор кода (меню MAXScript – MAXScript Editor).
  2. Перейти в открывшийся диалог и при необходимости создать новую вкладку (Ctrl + N).
  3. Скопировать код, приведенный в уроке, в чистую вкладку редактора.
  4. Позиционироваться в любом месте скопированного кода и нажать Ctrl + E, либо воспользоваться меню редактора Tools – Evaluate All.
  5. Употребить появившийся диалог (рис. 4) для управления моделью стула, которая отобразится в сцене непосредственно перед открытием диалога.

Рис. 4. Управляющий диалог Chair

Описание программы

Построение стула обеспечивает функция mkChr, которая принимает в качестве параметров значения радиуса скруглений, длину, ширину и высоту стула – это соответственно параметры R, wX, wY и wZ. Стул состоит из 11 цилиндров (примитив Cylinder), 8 дуг (примитив Arc) и двух плоскостей (примитив Plane). Последние употребляются для отображения сиденья и спинки стула.
Переменные wX, wY и wZ объявлены как глобальные, что позволяет применять их в обработчике on btnNmt pressed управляющего диалога Chair (идентификатор rChr).
Цилиндры хранит массив arrC; номера цилиндров, то есть их индексы в массиве arrC, показаны на рис 5, а.

а б

Рис. 5. Нумерация компонентов модели стула: а – нумерация цилиндров; б – нумерация дуг

Дуги хранятся в массиве arrRc; их индексы в этом массиве показаны на рис. 5, б.
Плоскости для сиденья и спинки имеют в программе соответственно идентификаторы pln и pln2. Эти имена являются глобальными и поэтому доступны в обработчиках диалога Chair.
Перед построением модели функцией Prps удаляются все элементы сцены и устанавливаются требуемые параметры сеанса – это тип единиц измерения, число видовых портов (4), активный видовой порт (4) и его тип (Perspective). Кроме того, в этом видовом порте устраняется изображение сетки и выполняется команда max tool zoomExtents.
Координаты базовых точек цилиндров и дуг вычисляются соответственно функциями fndPs и fndPs2, принимающими вдобавок к параметрам R, wX, wY и wZ соответственно массивы arrPs и arrPs2. В эти массивы названные функции записывают необходимые для построения примитивов координаты их базовых точек. Нумерация базовых точек отвечает показанным на рис. 5 нумерациям цилиндров и дуг.
Параметризация модели обеспечивается функцией chgChr, которая вызывается обработчиком on spnR changed при изменении счетчика R (spinner spnR) диалога Chair. Также эта функция применяется при создании ключей анимации (кнопка Animation диалога Chair).
Функция принимает параметры R, wX, wY и wZ. Параметр R является изменяемым, и его значение берется равным показанию счетчика R диалога. Прочие параметры после запуска программы не изменяются.
Получив новое значение радиуса, функция chgChr:

  • изменяет высоту цилиндров 1 и 2 (свойство Height цилиндра);
  • соответствующим образом масштабирует цилиндры 5 – 9 (свойство Scale цилиндра);
  • изменяет положение цилиндров 9, 10 и 11 (свойство Pos цилиндра), смещая позицию цилиндров 10 и 11 в начало, а цилиндр 9 в конец соответствующих дуг модели;
  • изменяет координаты центра каждой дуги (свойство Pos дуги); для этой цели, как и при создании модели, выполняется обращение к функции fndPs2;
  • изменяет значение радиуса каждой дуги (свойство Radius дуги);
  • модифицирует ширину сиденья и спинки (свойство Width плоскостей pln и pln2).

В рассматриваемой модели масштабирование цилиндра будет вызывать надлежащий эффект, если базовая точка цилиндра (свойство Pivot) расположена в его центре, а не в центре основания, как это предусмотрено по умолчанию. Эта проблема решается при создании модели функцией mkChr за счет употребления следующего кода:

for k = 5 to 9 do arrC[k].Pivot = [0, 0, 0.5 * arrC[k].Height]

Таким образом, функция chgChr обеспечивает получение экземпляра модели, отвечающего принятому функцией значению радиуса скругления R. Все преобразования выполняются исходя из неизменности габаритов стула и положения его сиденья. Единственными неизменяемыми компонентами модели являются цилиндры 3 и 4, отображающие задние ножки стула.
Кроме обработчика on spnR changed, вызываемого при изменении показания счетчика R, диалог Chair (см. рис. 4) содержит обработчики on theClr changed, on btnNmt pressed и on btnCls pressed do, выполняемые соответственно при нажатии на полосу с цветом (элемент colorPicker), на кнопку Animation (элемент button btnNmt) и Close (элемент button btnCls).
Ключи анимации рассчитываются в точках 0f, 50f и 100f временной шкалы после нажатия на кнопку Animation диалога Chair: выполняется обработчик on btnCls pressed do, в котором трижды вызывается функция chgChr. После воспроизведения анимации (метод playAnimation) временная шкала устанавливается в точку 0f и вновь вызывается функция chgChr со значением параметра R, равным 10. Это обеспечивает появление начального образа стула. Это же значение радиуса скругления устанавливается и в счетчике R диалога (spnR.Value = 10).

Заключение

Параметрические модели требуют дополнительных издержек при их создании. Поэтому вопрос о целесообразности параметризации модели решается с учетом предполагаемых выгод.
Издержки связаны с необходимостью:

  • структуризации модели и сохранения в ней параметров, влияющих на ее геометрию;
  • поиска зависимостей между параметрами;
  • реализации этих зависимостей (как правило, с привлечением MAXScript).

Основной эффект параметризации – это возможность получения модифицированного экземпляра модели, за счет изменения небольшого числа параметров. Так, параметрическая модель кузова автомобиля может обеспечить пересчет всех компонентов кузова при изменении геометрии двери или иной части кузова.
Также параметрические модели несложно снабдить надлежащим, более удобным пользовательским интерфейсом, обеспечивающим управление отдельными параметрами модели и, значит, моделью в целом.
Кроме того, параметризация предоставляет дополнительные возможности для анимации модели, что, в частности, существенно при создании мультимедийных приложений.

Источники

  1. Autodesk® 3ds Max® 2009 MAXScript Reference.
  2. Бартеньев О. В. Программирование модификаторов 3ds Max. Учебно-справочное пособие. – М.:Физматкнига, 2009. – 341 с.
  3. http://100byte.ru/

39654 Автор:
Актуальность: 179
Качество: 265
Суммарный балл: 444
Выбор Публики
Голосов: 44 оценки

Отзывы посетителей:

аватар

bair4ik 11 0
Интересный урок, спасибо! а в мксе кроме скриптов и плагинов дополнительных, можно както параметрические моджели делать? по типу дизайнерских панелей н астены или просто кучу деревянных к примеру плоскостей и чтоб плавно менять их форму от одного к следущему, чтоб в общем получилась интересная форма из многих деревянных досок к примеру...
аватар

Andrei Nikonov 1 0
А для чего это вообще?
аватар

evil327 2 0
Присоединяюсь к catBurdger параметрическое моделирование это удел САПР, а не макса. Благо сейчас любая система в той или иной степени имеет возможности параметризации 3D моделей, хотя T-FLEX по умолчанию делает это (за что им честь и хвала)
аватар

ALeXeY(nord3d) 5 0
Присоединюсь к WARlam, от себя добавлю, что урок может быть (и весьма) полезен тем, кому интересен принцип процедурного построения. Абстрагируйтесь от стула, представьте, скажем, процедурную голову или целого перса (благо примеры таких реализаций есть). И это уже может быть практически полезно. Выбор стула может и неудачен, но сам урок вполне интересен, имхо.
аватар

Andrey Varlamov 50 0
Сам принцип кому то может быть полезным, но вот стул как пример крайне неудачен. Даже не представляю кому понадобится такой стул, даже найти объект для примера параметрической модели сложно т.к. те что актуальны уже есть, окна, двери, деревья, ограждения перилы - есть в визе, архикаде и может быть в арх.десктопе. Остальное делается по каталогам.
аватар

iVAt 46 0
Цитирую Constantin Osmolovskiy:
можно показать инструменты эдитейбл поли и дать основу, для дальнейших архи гениальных идей, мол вот точки двигаем туда сюда, вот грани и тп- как таковое ни чего не сделано, но двигая точки и граны вы сможете сделать стоящее.

скриптом двигаем
аватар

Constantin Osmolovskiy 7 0
да, возможно как зачаток чего-то великого, этот урок может и нести в себе, но равносильно, можно показать инструменты эдитейбл поли и дать основу, для дальнейших архи гениальных идей, мол вот точки двигаем туда сюда, вот грани и тп- как таковое ни чего не сделано, но двигая точки и граны вы сможете сделать стоящее.
Шарлотку- сделаешь по рецепту, поставишь на стол и съешь. С твоим стулом, что сделаешь ? это раз, и два, как часто тебе понадобится именно такой стул?
По сути это похоже на ... на скажем 2й курс любого программного факультета, мол пользы фактической ноль, но для дальнейшего понимания, сделать это надо.
Понятно что автор потратил много сил и перечитал много строчек, но отталкиваться стоило от вопроса "а кому это надо?".
Прикинув, что я потрачу день на создание подобного скрипта, создающего более менее приемлемый для продакшена стул ( а не этот похожий на стул комплекс сплайна и плейнов), то это не будет с ровни, если я просто смоделю аналогичное за 7мь минут в количестве 25 раз за год. В итоге я все равно в проигрыше времени останусь.
Конечно обидно за потраченное время, и надеюсь ты сам для себя много полезного вынес при создании этого урока, но правда остается правдой - это бесполезный урок, как сам урок, так и результат, по причине: цель не оправдывает средства.


***
ну в страшном сне не представишь себе такое создание стула =)
аватар

iVAt 46 0
catBurdger написали бы "сам дурак" и все бы поняли, а у вас получается что и урок не понятно для кого, и ответы не понятно о чём...
тут вроде не филосовко-литературный сайт, нужно проще и понятнее писать, имхо
вот хороший пример, на мой нубский взгляд, урока по скрипту (сам с него начинал:) http://www.render.ru/books/show_book.php?book_id=43
сколько халва не кричи, во рту слаще не станет.
а вообще ВСЕХ с праздником, говорят деньги и пиво - зло, не согласен, зло так быстро не заканчивается))
аватар

Kuhlhaus 105 0
"Сам-то понял, что сказал?"(автора не известен) — о чем-л. сказанном неудачно, не к месту, невпопад.

catBurdger , тебе обидно что нет положительных отзывов? Так так и скажи.
аватар

catBurdger 21 0
Все дело в стульях. Иное дело шарлотка. Вот книга кулинарных рецептов от Федота Похлебкина. Открываем раздел Шарлотка и находим в нем описание процедуры изготовления шарлотки. Все довольны. А вот книга Домашняя утварь от Федота Плотникова. Открываем в ней раздел Параметрическая модель стула и находим в нем описание процедуры создания параметрической модели стула. Результат иной: нахлынувшее было чувство радости исчезает, подменяясь на ощущение неудовлетворенности. Как говорится, Федот, да не тот. Все дело в стульях. Так уж повелось еще со времен Ильфа и Петрова.
Мысль об "испуге" читателям обидна: "Нас, рейверов, и атомной бомбой испугаешь едва ли. Мы, рейверы, в этой жизни и не такое видали" (Ленинград).
CatBurdger.
аватар

catBurdger 21 0
Если имеется интерес к параметрическим моделям, то можно рекомендовать знакомство с T-FLEX CAD - системой автоматизированного проектирования, разработанной компанией Топ Системы.
CatBurdger.

аватар

iVAt 46 0
урок ни о чём, для тех кто знает скрипт - бесполезен, для тех кто не знает - отпугнёт
аватар

Kuhlhaus 105 0
думаю что идея неплохая, но реализацию которая выдает такие стулья считаю очень сырой
это как тесты на шариках, пока вы работаете с простым примером тяжело судить о эффективности
Зарегистрируйтесь, чтобы добавить комментарий.
Эту страницу просмотрели: 548 уникальных посетителей
