Уроки: ZBrush

Как из одной цельной геометрии сделать 2 геометрии в разных сабтулах.

Часто в последнее время новички задают один и тот же вопос.
Как отделить часть геометрии от другой, как сделать её отдельным сабтулом и тому подобное.

Сегодня не будет рассматриваться вопрос о том, как разбить модель на сабтулы, если модель была импортирована в браш и состоящая из отдельных геометрий.

Об этом я писала раньше.

Сейчас я коротко покажу как разделить один объект на 2 разных сабтула.


Для примера я создала обычный примитив -- сферу

 Сделала её редактируемой и пригодной для скульпта моделью -- Make Polymesh 3D
Взяла Move кисть и вытянула из сферы вот такую геометрию ))

 Затем скрыла часть геометрии, которая должна быть в будущем отдельным сабтулом.

Ctrl+Shift+ LMB -- зелёной областью выделяю геометрию.

результат изолированного выделения.

Теперь я сдублирую сабтул (dublicate). У меня в итоге получится 2 сабтула с одним и тем же изолированным выделением.


Выделила один из сабтулов и сделала инверсию выделенной геометрии.( Ctrl+Shift+ Протянуть прямоугольную область в пустом поле канваса)

Теперь выделяем один сабтул

Идём в закладку Geometry и там жмём на кнопку Delete Hidden -- удалить скрытое.



 и вам покажут вот такое вот предупреждение! Не пугайтесь, Вас просто предупреждают о том, что удаление скрытой геометрии невозможно при наличии подуровней дивайда.
Вам предложат спуститься на первый уровень или удалить всю историю дивайда.
в данном случае я удалила историю ( но попробовала вариант и с переходом на первый уровень -- работает, при чём после удаления скрытой геометрии, дивайдинг оставшейся части сохраняется)

 Теперь спокойно жмём на DeHidden кнопку.

 вот теперь мы имеем в результате изолированный сабтул в виде половинки геометрии.



 всё тоже самое проделываем со вторым сабтулом.



в результате , я получила ещё один независимый сабтул -- вторую часть первоначальной геометрии


Не забывайте о Double в закладке Display Properties. Это поможет увидеть ваш новосозданный сабтул с разных сторон.

Как вы могли заметить, в новых сабтулах осталась "дырка" после "разрезания"
Её можно убрать при помощи кнопки Close Holes в закладке Geometry.

Ну вот и всё. теперь у нас 2 независимые друг от друга 2 геометрии-- 2 сабтула.



п.с. всё тоже самое можно сделать, начиная с маскирования нужной части геометрии ( с CTRL) .

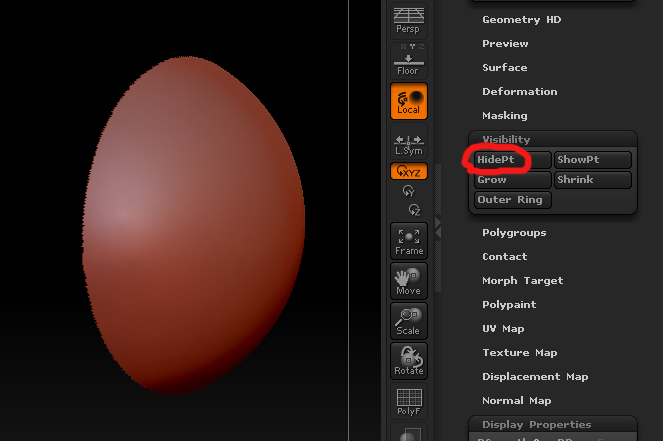

Только в этом случае не забыть скрыть незамаскированную часть (в закладке Visibility -- HidePt (Hide Unmasked))

vesta3d.blogspot.com

29646 Автор:
Актуальность: 492
Качество: 496
Суммарный балл: 988
Голосов: 36 оценки

Отзывы посетителей:

аватар

Down Limit 2 0
Огромнейшее спасибо за минихелп))
не мог экспортировать модель 7го уровня девайда для того, чтобы сделать HD-нормалмап)
после разбивки на сабтулы, с горем пополам всё стало получаться!
аватар

Денис Глаголев 20 0
А, понял. Через Polygroup from Masking
аватар

Денис Глаголев 20 0
А каким образом можно спрятать часть объекта по Маске ? Дело в том что часто нужно не ровно скрывать/резать часть объекта.
аватар

ARCHVISIO 7 0
Спасибо камрадо --- усе получилось --- маленькая деталь , НО !!! ВАЖНАЯ !!!
аватар

Русских Денис 32 0
ARCHVISIO, нужно
а) спуститься на самый нижний уровень сабдивижена (Tool:Geometry:SDiv),
или
б) удалить все нижние уровни сабдивижена (Tool:Geometry:Del Lower).

Тогда кнопка Split Hidden станет активной.
аватар

ARCHVISIO 7 0
А можно ВОПРОС --- у меня после третьего пункта кнопулька SplitHidden неактивна ---- вопрос -- почему ? или я что-то не до конца делаю
1. Преобразовал (допустим) сферу в редактируемый объект
2. CTRL+Shift скрываю часть геометрии - и потом хочу нажать на данную кнопку , НО она , повторяюсь не активна --- ещё раз вопрос где я что недонажал :)
СПАСИБО заранее !!!
аватар

Vestochka 9 0
Цитирую rudnikov2006:

Всё номально. Я ведь тоже учусь. Зато узнала как этот процесс сделать ещё быстрее. :) всего то в 3 шага. По идее, этот тутор здесь уже лишний. ) не стоит большого внимания.

Animals_Amateur , спасибо за подсказку!
аватар

Vestochka 9 0
Спасибо! :) Действительно.
Вот это я растянула. А оказалось, всё так просто! :) Спасибо ещё раз. буду знать!
аватар

rudnikov2006 5 0
Animals_Amateur обломал весь кайф:)
аватар

Animals_Amateur 2 1
Светлана, после третьего шага (выделение зеленой областью), нажмите кнопку SplitHidden. Вы получите те самые два сабстулса. Конец.
