Трава в Max


В этом руководстве предполагается, что вы уже обладаете базовыми навыками в 3D Studio MAX.
Внизу руководства приведен глоссарий со списком использованных кнопок в алфавитном порядке.

Для целей этого руководства требуется 3DS MAX R2 или старше. Имейте в виду, что сцена будет состоять приблизительно из 520 000 полигонов.

Приступим:

  1. Пойдите в "file/reset" и ответьте "yes".
  2. Перейдите к фронтальному виду, а затем нажмите "min/max toggle"
  3. В "create/shapes/line" отмените "optimize", установите "steps"=4, перейдите в "keyboard entry" и добавьте точки с координатами (-3,0,0), (3,0,0) и (0,200,0), а затем нажмите "close".
  4. Теперь нажмите "zoom extents" и тогда увидите силуэт на фронтальном виде травинки.
  5. Создайте модификатор "modify/edit mesh". Его можно найти по кнопке "more" в панели модификаторов. Травинка имеет 13 граней, в чем можно убедиться в пункте "file/summary info:"
  6. Выберите травинку и назовите ее "straw01"
  7. Нажмите кнопку "hierarchy/affect pivot only" и правую кнопку мыши на кнопке "select and move".
  8. Откроется небольшое окно, в котором под Absolute:world следует написать 0,0,0 и нажать ввод, после чего окно закроется.
  9. Снова нажмите "hierarchy/affect pivot only" для отключения этой опции.
  10. Выберите травинку и нажмите кнопку "array". Пусть объект передвинется на 200 единиц по оси x, установите размерность массива 1D и счетчик, равный 4.
  11. Нажмите кнопку "Zoom extents" и тогда вы увидите силуэты четырех травинок.
  12. Выберите объект "straw01" и присвойте ему модификатор "bend" с углом 20, направлением 90 и осью сгиба "y".
  13. Выберите объект "straw02" и присвойте ему модификатор "bend" с углом 40, направлением 90 и осью сгиба "y". Выберите "Limit effect" и установите верхний предел 150.
  14. Выберите объект "straw03" и присвойте ему модификатор "bend" с углом 70, направлением 90 и осью сгиба "y". Выберите "Limit effect" и установите верхний предел 150.
  15. Выберите объект "straw04" и присвойте ему модификатор "bend" с углом 130, направлением 90 и осью сгиба "y".
  16. Перейдите в редактор материалов "material editor".
  17. Создайте четыре материала с именами "Mat-Straw01", "Mat-Straw02", "Mat-Straw03", и "Mat- Straw04".
  18. Назначьте материалу "Mat-Straw01" значения цветов RGB 50, 130, 50 для диффузного типа, встав мышью и нажав на цветной квадрат рядом со строкой "diffuse". Установите параметры "shineness"=50 и "shin. strength"=85, а также выберите опцию "2-sided".
  19. Назначьте материалу "Mat-Straw02" значения цветов RGB 110, 150, 0 для диффузного типа. Установите параметры "shineness"=50 и "shin. strength"=85, а также выберите опцию "2- sided".
  20. Назначьте материалу "Mat-Straw03" значения цветов RGB 60,110, 140 для диффузного типа. Установите параметры "shineness"=50 и "shin. strength"=85, а также выберите опцию "2- sided".
  21. Назначьте материалу "Mat-Straw04" значения цветов RGB 70,140, 70 для диффузного типа. Установите параметры "shineness"=50 и "shin. strength"=85, а также выберите опцию "2- sided".
  22. Выберите объект "straw01" нажав клавишу "h". В редакторе материалов выберите материал "Mat-Straw01" и нажмите кнопку "assign material to selection".
  23. Сделайте то же самое и с остальными травинками, присвоив им материалы с соответствующими именами.
  24. Закройте редактор материалов.
  25. Нажатием клавиши "t" перейдите к виду сверху.
  26. Нажмите "create/geometry/box" и в пункте "keyboard entry" наберите следующее: X=-200, Y=200, Z=0, Lenght=400, Width=400, Heigt=1.
  27. Выберите созданный параллелепипед и назовите его "Ground".
  28. Выберите объект "Straw01".
  29. Нажмите "create/geometry/compound objects/scatter", а затем кнопку "pick distribution object" и выберите объект "ground".
  30. Теперь установите следующие параметры: Dublicates=10000, Base scale=10, отмените опцию perpendicular, Distribution using=area, Rotation X=10, Y=360, Z=10. Scaling X=20, Y=20, Z=20 В опциях display отметьте пункт "proxy" и установите display=10. Выберите также пункт "hide distribution object".
  31. В пункте "load/save Presets", напечатайте "grass" в графе "Preset name" и нажмите "save".
  32. Выберите объект "Straw02" (нажав "h").
  33. Нажмите "create/geometry/compound objects/scatter", а затем кнопку "pick distribution object" и выберите объект "ground". В пункте "load/save Presets", напечатайте "grass" нажмите "load". В графе "uniqueness/seed" наберите число 12346.
  34. Повторите эту операцию для объектов "Straw03" и "Straw04" с той лишь разницей, что опция "uniqueness/seed" для объекта "Straw03" должна иметь значение 12347, а для "Straw04" - 12348.
  35. Выберите объект "ground" и нажмите правую кнопку мыши на кнопке "select and move" и впечатайте в появившемся окне -200,200,-7, а затем нажмите ввод, закрыв тем самым окно.
  36. Теперь пора снова открыть редактор материалов, выбрав перед этим объект "ground". Назначьте этому объекту материал "Mat-Straw01" и закройте редактор материалов.
  37. Теперь нужно настроить камеру. Нажмите "create/cameras/target" и поместите камеру в произвольном месте вью-порта.
  38. Нажмите клавишу "h" и выберите "camera01.target", а затем нажмите правую кнопку мыши на кнопке "select and move". Напечатайте -200,200,0 и нажмите ввод.
  39. Снова нажмите "h" и выберите "camera01.target", нажмите правую кнопку мыши на кнопке "select and move" и наберите -200,6,19 и нажмите ввод.
  40. Закройте это маленькое окно.
  41. Выберите объект "camera01" и пойдите в меню "Modify". В пункте "lens" выберите 30.
  42. Нажмите клавишу "c" чтобы открыть вид через камеру.
  43. Теперь пора установить освещение. Нажмите "create/lights/omni" и разместите источник света в нижней половине вью-порта. Выберите этот источник света и нажмите правую кнопку мыши на "select and move". Затем наберите 66,-140,150 и нажмите ввод.
  44. Нажмите "modify" и теперь справа вы увидите все настройки рассеянного света. Перейдите в нижнюю часть списка и найдите "shadow parameters". Выберите опцию "cast shadow" и измените опцию "size" с 256 на 1024.
  45. Для освещения сцены понадобится еще один источник. Нажмите "create/lights/omni" и разместите источник света в нижней половине вью-порта. Выберите этот источник света и нажмите правую кнопку мыши на "select and move". Затем наберите -220,17,7 и нажмите ввод.
  46. Все! Теперь нажмите "render".

    глоссарий
    Array
    Cameras
    Compound objects
    Create
    Geometry
    Hierarchy
    Lights
    Material editor
    Min/Max Toggle
    Modify
    Render
    Select and move
    Shapes
    Zoom extents
Теперь, когда вы все сделали, и, надеюсь, получили хороший результат, можете попробовать сами поменять настройки, чтобы удовлетворить собственные потребности. В этом руководстве использовался один параллелепипед, но, возможно, вы захотите сконструировать сцену из большего числа деталей. Тогда вам может потребоваться добавить объектов и размножить на них травинки. В моей сцене Football, которую можно найти в моей галерее, использовано три объекта: один для переднего плана, один для белой линии, и один для заднего плана. В сцене, приведенной ниже, будет разумно разделить параллелепипед надвое, потому что на заднем плане не требуется так много травинок, как на переднем, и за счет этого можно будет уменьшить общее количество граней.
Просмотр такой травы возможен только при виде спереди - сверху. Если же вам понадобится вид сверху, то потребуется гораздо больше травинок, и, соответственно, граней.

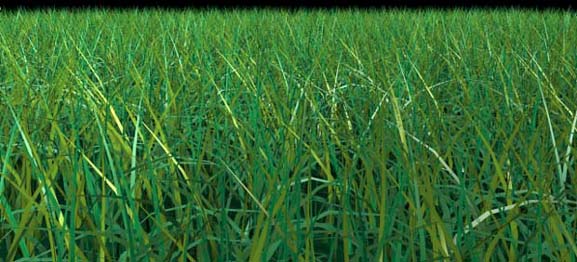

Если вам удалось все сделать правильно, то результат должен выглядеть примерно так:





62790 Автор:
Актуальность: 413
Качество: 413
Суммарный балл: 826
Голосов: 18 оценки

Отзывы посетителей:

аватар

swatnaum 1 0
Всё получилось. Похоже ошибка была в том, не перевёл сплайн в editmesh
Спасибо Wasteland!
аватар

swatnaum 1 0
Цитирую Wasteland:

Ок, попробую. Я так понял, скаттер работает только телами. В случае выбора плоскостей он не активен.
аватар
  vip
Wasteland 351 0
Что-то не так значит сделал) всё с начала попробуй внимательно повторить
аватар

swatnaum 1 0
[quote=Wasteland]

Я немного неправильно написал. При выделении травинки кнопка "scatter" не активна. Только Blobesh и Mesher.Вот
аватар
  vip
Wasteland 351 0
swatnaum, к объекту ground скаттер ты вообще не должен применять - откуда у тебя там параметр "pick distribution object" ?))
Выдели травинку, примени скаттер, проверь, чтоб стоял параметр use distribution object, нажми "pick distribution object" и кликни на ground
аватар

swatnaum 1 0
В п.29 при выборе Straw01" не активна кнопка"pick distribution object". Она активна только, когда выделен объект "ground". В чём может быть причина этой нестыковочки? Заранее спасибо
аватар

HayPro 1 0
TJT, просто в уроке пропущена одна маленькая деталь: при использовании "Array" нужно скопировать, т.е. выбрать "Copy", тем самым, создать 3 копии травинки, тогда каждая будет изгибаться по-своему. А насчет shineness и shin. strength, я и сам не мог найти эти функции, пока не догадался, что это, как пишет Wasteland, Glossiness и Specular Level. При правильном выполнении всех пунктов получается действительно реалистичная трава. А для большей реальности я добавил еще и чуть пожелтевшую траву =)
аватар

varvarvarvarra 1 0
трава получилась, но с одним жестким недостатком.у меня травинки не нагнулись плавно, а просто повернулись...хотя так впринципи на траву похоже. надеюсь я просто напутала что то. урок понятный, главное внимательность.
аватар

s_father 1 0
Что то не ахти... Тяжелая трава не годится. Нужно чтоб можно было большие площади застелять и с разных ракурсов одинаково хороша видна была бы.
аватар

sepia 1 0
к сожалению у меня нечего не вышла, если создать line по описанию то получаю невидимый в рендере объект.
аватар

TJT 2 0
почемуто я начинаю изгибать траву, гну одну а вместе с ней сами по себе гнуться остальные, что не так?
аватар
  vip
Wasteland 351 0
Параметры shineness и shin. strength равносильны параметрам glossiness и Specular Level соответственно.
аватар

Андрей Шарапов 2 0
урок хороши, но я так и не нашел в настройках материала: shineness и shin. strength
мог бы поточнее сказать где ты нашел это ?
